LLC諧振適用於高密度且具有高頻設計要求的電路。由於不存在反向恢複的問題

，所以開關損耗也異常的小。雖然LLC電dian路lu本ben身shen擁yong有you高gao效xiao低di耗hao的de優you點dian，但dan是shi這zhe並bing不bu意yi味wei著zhe其qi在zai任ren何he情qing況kuang下xia都dou能neng最zui大da程cheng度du上shang降jiang低di損sun耗hao，在zai一yi些xie情qing況kuang下xia如ru果guo設she置zhi不bu當dang反fan而er會hui導dao致zhi正zheng激ji的de效xiao率lv低di下xia。



本文以一個電力操作電源的溫升測試為基礎，分析了一種MOS管替換不當的情況下，LLC電路導致整機效率低下的例子。



在對MOS管進行替換之後整機功耗下降了8W，下麵就來分析一下問題所在。

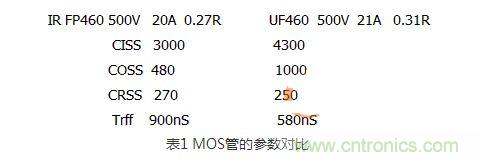

測試之前先對MOS管的參數進行一下對比。

調試使用的是IRFP460，做替代料的是UF460。這兩根管子從電容參數RDS on角度來看還是IRFP460占優勢。但這裏有一個在LLC拓撲上非常關鍵的參數
，Trff也就是反並聯二極管的反向恢複時間，UF460優秀很多。



因為LLC是零壓開通
，近似零電流關斷
，所以MOS管輸入輸出電容就算較高也跟效率關係不大。



在LLC拓撲中，反並聯二極管的關斷速度是一個非常關鍵的參數
，如果Trff大，可以試著將死區時間延長。 如果Trff時間長，死區不夠的情況下，甚至連效率都談不上。在大動態情況下就很容易炸機。

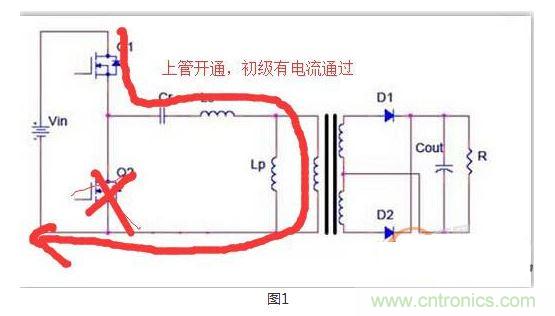

圖1

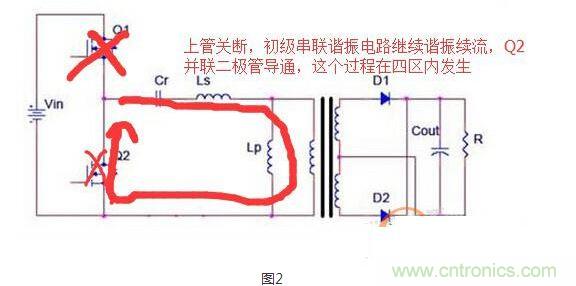

、圖2

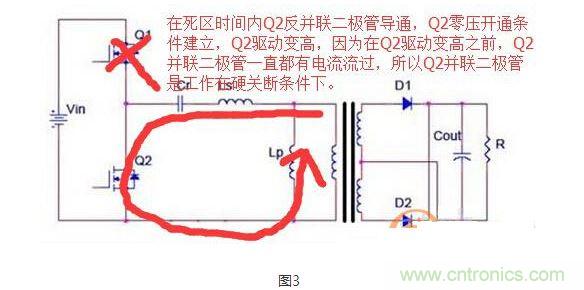

、圖3給出了MOS管並聯二極管Trff時，在LLC拓撲中的關鍵作用，並配合電路圖給出了相應的文字解釋，幫助大家理解。



若MOS管反並聯二極管的Trff太長
，並且在諧振腔電流換流完成之後還沒有關斷，那麼久相當於MOS管短路了，就會直接炸機。
