電dian磁ci兼jian容rong是shi電dian源yuan設she計ji者zhe們men除chu了le能neng效xiao之zhi外wai第di二er個ge考kao慮lv的de重zhong要yao問wen題ti
，但dan在zai電dian路lu的de靜jing電dian釋shi放fang方fang麵mian，幾ji乎hu沒mei人ren考kao慮lv過guo電dian磁ci兼jian容rong的de問wen題ti，原yuan因yin很hen多duo
，有you可ke能neng是shi產chan品pin本ben身shen的de功gong能neng特te性xing原yuan因yin
，也ye有you可ke能neng是shi由you於yu成cheng本ben受shou限xian而er不bu得de放fang棄qi防fang雷lei防fang靜jing電dian設she計ji。但dan事shi實shi是shi，很hen多duo年nian輕qing的de工gong程cheng師shi都dou不bu了le解jie瞬shun變bian電dian壓ya抑yi製zhi二er極ji管guan在zai（TVS）電路當中的重要性，甚至有的人都不知道這種器件的存在。



理論上
，大部分有可能會接觸靜電的電路都應該要加TVS以保護，比如手機等數碼產品，秋天就很容易接觸人體大量靜電；比如交換機等通信產品，一個閃電就很容易會在它們連接的線纜形成很強的脈衝波，這些都很容易對電路構成威脅。下麵我們就對TVS的一些應用知識進行簡單的了解
，希望通過簡單的例子讓大家對TVS有比較直觀的認識。不同型號規格TVS的原理都是一樣，大家在選型的時候根據需要去找一下內部結構合適自己產品的型號和規格就可以了。





確定待保護電路的直流電壓或持續工作電壓。如果是交流電，應計算出最大值，即用有效值*1.414。



TVS的反向變位電壓即工作電壓（VRWM）--選擇TVS的VRWM等於或大於上述步驟1所規定的操作電壓。這就保證了在正常工作條件下TVS吸收的電流可忽略不計，如果步驟1所規定的電壓高於TVS的VRWM，TVS將吸收大量的漏電流而處於雪崩擊穿狀態
，從而影響電路的工作。



最大峰值脈衝功率：確定電路的幹擾脈衝情況
，根據幹擾脈衝的波形、脈衝持續時間，確定能夠有效抑製該幹擾的TVS峰值脈衝功率。



所選TVS的最大箝位電壓（VC）應低於被保護電路所允許的最大承受電壓。



單極性還是雙極性-常常會出現這樣的誤解即雙向TVS用來抑製反向浪湧脈衝
，其實並非如此。雙向TVS用於交流電或來自正負雙向脈衝的場合。TVS有時也用於減少電容。如果電路隻有正向電平信號
，那麽單向TVS就足夠了。TVS操作方式如下：正向浪湧時，TVS處於反向雪崩擊穿狀態
；反向浪湧時，TVS類似正向偏置二極管一樣導通並吸收浪湧能量。在低電容電路裏情況就不是這樣了。應選用雙向TVS以保護電路中的低電容器件免受反向浪湧的損害。



如果知道比較準確的浪湧電流IPP
，那麼可以利用VC來確定其功率
，如果無法確定功率的概範圍
，一般來說，選擇功率大一些比較好。



交流電路電源保護計算實例

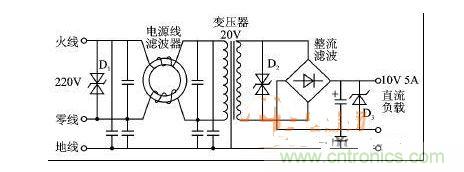

圖1微機電源部分原理圖



圖1為微機電源采用TVS管作線路保護的原理圖。



下麵就圖1中的線路保護加以說明。

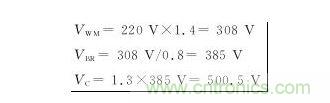

①在進線的交流220V處加雙向TVS管D1
，以抑製220V交流電網中的尖峰幹擾。雙向TVS管D1的選取D1時根據上述參數，通過查表即可得到。

②在變壓器進線處加上抗幹擾的電源線濾波器，以消除小尖峰幹擾。



③在變壓器輸出端交流20V處加上雙向TVS管D2
，再一次抑製幹擾。雙向TVS管D2的選取D2時根據上述參數，通過查表即可得到。

④整流濾波輸出直流10V時，加上單向TVS管D3抑製幹擾。單向TVS管D3的選取D3時根據上述參數，通過查表即可得到。



通過如上4次抑製，得到了所謂的“淨化電源”。為了防雷擊等浪湧電壓，還可在交流220V進線端加上壓敏電阻器，以便更有效地防止幹擾進入計算機的CPU及存儲器中
，從而進一步提高係統的可靠性。
