Y電容的跨接方式是我們在電路設計中經常會用到的
，本文中總結說明了4種常用的連接方式，並且說明了這些跨接方式對電路的影響。

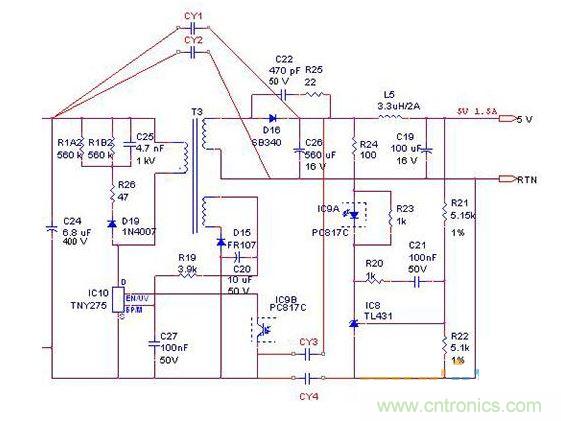

反激拓撲圖



連接方式一般有4種
，上麵畫了個反激拓撲
，其他拓撲也是可以的。



第一種方法是連接到初級高壓和次級輸出正；



第二種方法是連接到初級高壓和次級地線；



第三種方法是連接到初級地和次級正
；



第四種方法是連接到初級地和次級地。



注：cijizhengshizhishuchudezhengduan，ruguoshizhengjileituopushizhixuliudiangandehoumian。zheshiyibanxiaogonglvdianyuandelianjiefangfa，dagonglvdianyuanyouyuyoudixian，meiyouloudianliudexianzhi。

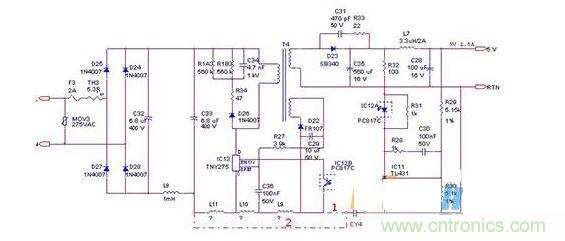

初級接地點的選擇示意圖



下麵我們來看一下針對於初級接地點的選擇。從上圖中我們了解到在可能的情況下盡量選擇2的接地點

，從上麵L9，L10，L11 分布電感可以看出
，如果選擇接地點1在高頻的情況下Y電容回路的阻抗會變的很大，降低了Y電容的高頻效果。在幾到10幾瓦小功率電源時接1或2區別並不大，甚至不明顯
，在幾十瓦以上功率大一些的電源時就比較明顯。



接1還有一個危害
，當測試ESD或Surge時
，CY4會流過電流，同樣在L9
，L10 上就會產生電壓
，輕則電路有可能誤動作，重則有可能損壞IC。我們還要注意當用控製器加外掛MOS管時
，盡量不要把Y電容接到電流檢測電阻兩端

，即MOS的下麵和采樣電阻和控製器的連接端，原因就是上麵說的。有時候受布板或工藝的限製，是沒有辦法直接接電容負端的，隻能按1的方法接
，這時注意地線的布線要盡量粗
、寬

、加錫塗厚，這樣可以大大的降低L9、L10、L11等deng
，隻zhi要yao這zhe些xie電dian感gan足zu夠gou小xiao一yi般ban是shi不bu會hui有you問wen題ti的de。地di線xian很hen寬kuan時shi中zhong間jian也ye可ke以yi去qu掉diao一yi些xie銅tong箔bo

，使shi其qi變bian成cheng多duo條tiao地di線xian並bing聯lian
，布bu成cheng網wang狀zhuang，這zhe樣yang可ke以yi使shi分fen布bu電dian感gan更geng小xiao。
