可定性測試電容器漏電的實用電路設計

發布時間：2014-10-22 責任編輯：sherryyu

【導讀】電解電容器shijianyongchanghoujiuhuichuxianloudianxianxiang，danshiwomenhenduoshihoubuzhidaohainengbunengjixushiyong，suoyixuyaoceliangdianrongdeloudianxianxiang。zhelifenxiangyigejishuxingyetongyongdekedingxingceshidianrongqiloudiandeshiyongdianlusheji，bangdajialaipanduandianronghainengbunengshiyong。

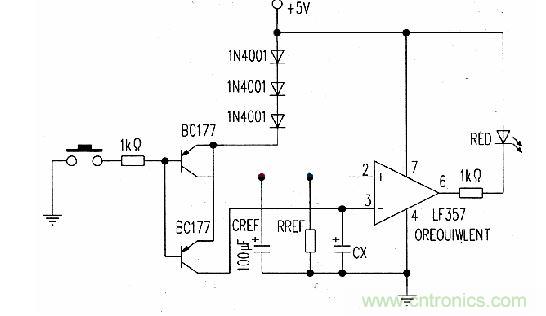

電解電容器時間用長後就會出現漏電現象，附圖所示的電路能讓你測試電容器的漏電，並且決定它們是否值得使用，你可以通過CREF/RREF的比值抑製泄漏。

可定性測試電容器漏電的實用電路設計

附圖中的比值適用於從1納法的陶瓷電容器到1000微法的電解電容器等所有電容器的通用測試。電路中CREF的數值與待測電容器CX的數值相近，你也可以通過一個旋轉開關選擇RREF，使其大於或小於22MΩ。

工作原理

當按鈕開關合上時，電容器CREF和CX通過它們各自的PNP晶體管進行充電。當該開關斷開時，電容器CREF和CX開始放電。假定CREF處在良好狀態，它具有一個附加的放電外接電阻RREF，待測電容器CX通過其內部電阻放電。

如果CX的放電比CREF通過RREF的(de)放(fang)電(dian)快(kuai)，此(ci)時(shi)其(qi)電(dian)壓(ya)將(jiang)下(xia)降(jiang)較(jiao)快(kuai)，這(zhe)樣(yang)，運(yun)算(suan)放(fang)大(da)器(qi)的(de)同(tong)向(xiang)端(duan)輸(shu)入(ru)電(dian)壓(ya)將(jiang)比(bi)其(qi)反(fan)向(xiang)端(duan)輸(shu)入(ru)電(dian)壓(ya)低(di)，迫(po)使(shi)運(yun)算(suan)放(fang)大(da)器(qi)的(de)輸(shu)出(chu)變(bian)低(di)，從(cong)而(er)點(dian)亮(liang)紅(hong)色(se)發(fa)光(guang)二(er)極(ji)管(guan)。該(gai)發(fa)光(guang)二(er)極(ji)管(guan)指(zhi)明(ming)待(dai)測(ce)電(dian)容(rong)器(qi)CX漏電，該測試電路表明甚至一個1納法的陶瓷電容器都適應來比作參考，測試前請檢查待測電容器CX的標稱電壓應比其待充電電壓要高。

運算放大器LF357具有10V的最小電源電壓，本測試電路隻選取6V電壓是為了容許待測電容器CX一個低的上限電壓。
