EL（Electroluminescence） 發光屏是一種電致發光材料發光屏
，在結構上，電致發光材料夾在兩個電極之間。它的上電極是一種透明的導電膜，稱為ITO膜（Indium Tin Oxide film）
，用於透射光線，而下電極是第二電極，其材料為銀或碳或鋁電極，發光材料EL主要有硫化鋅、硫化鈣或硫化鍶，再攙雜其它成份如鎂、釤
、銪或添加熒光染色劑等，來調整光的亮度和顏色。改變激勵頻率同樣能引起光的顏色變化。冷光背光係統多用於為液晶顯示器（LCD）提供背光。手表裏經常用到EL，很多手表都有EL背光。通常手表裏用的是集成EL驅動電路。因集成的EL驅動電路比較簡單，本文就不敘述了，本文講述的是用單片機內建的冷光驅動器來驅動EL。

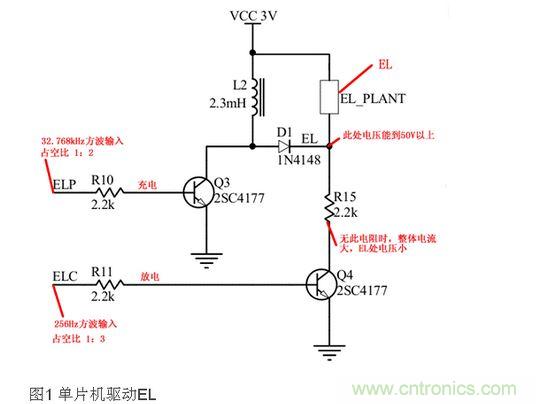

如圖1所示。占用了單片機兩個IO，其中ELP用於充電，ELC用於放電（維持一個交變電壓）。充電電路是經典的Boost升壓電路。三極管可采用任意小功率三極管，開關管更好。透過循環充放電的動作，在EL麵板上產生了一個交變的電壓，不同的電壓值和頻率可以獲得各種不同的亮度和色彩。1

電路原理：電路需要注意R15
，若(ruo)不(bu)加(jia)此(ci)限(xian)流(liu)電(dian)路(lu)，整(zheng)個(ge)電(dian)路(lu)功(gong)耗(hao)將(jiang)非(fei)常(chang)大(da)。如(ru)果(guo)單(dan)片(pian)機(ji)沒(mei)有(you)冷(leng)光(guang)驅(qu)動(dong)器(qi)，那(na)麼(me)就(jiu)要(yao)占(zhan)用(yong)兩(liang)個(ge)定(ding)時(shi)器(qi)來(lai)輸(shu)出(chu)方(fang)波(bo)了(le)。升(sheng)壓(ya)後(hou)的(de)電(dian)壓(ya)不(bu)能(neng)簡(jian)單(dan)的(de)參(can)照(zhao)Boost升壓來分析
，若按Boost升壓分析，輸出電壓=輸入電壓/（1-占空比），計算出來才6V，顯然和實際結果不符。需要考慮EL的特性即容性負載。EL並非持續耗電

，而是在耗電的同時逐漸儲能，故不能以一般占空比去換算。此電路純粹隻取高電壓
，ELP和ELC占空比的設定對電壓影響不是很大
，但是占空比的設定能使EL的發光看起來更協調。
