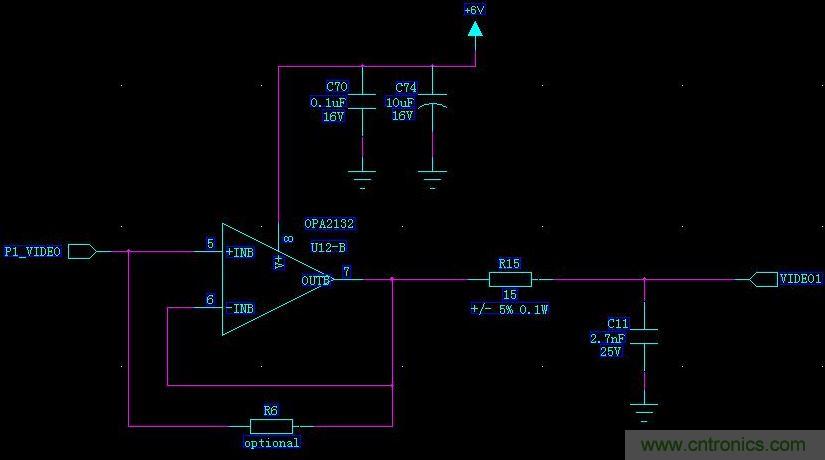

電壓跟隨器為什麼要在同相輸入端與輸出端加上電阻R6，這樣做有什麼好處麼

？阻值多大怎麼確定。謝謝。



1、視頻信號裏有大量的高頻信號成份，清晰度越高，信號的頻率也越高，而運放是有頻率帶寬的
，高頻信號經過運放情況很複雜，再加上PCB走線的電感影響
，很難用理想的模型進行分析，這個電阻應該是提升頻率響應用的，一般在幾百歐，甚至幾十歐
，要靠實驗來確定的

，K級應該作用很小
，M級沒意義的。



2、是擴展頻率響和穩定應用的. 4樓，11樓的說法是對的。如果運放的帶寬足夠，可以不接的。



基於這兩個回答
，這裏重慶大學的老師有了自己的想法。最初我分析了一下，認為電阻R6meiyourenhezuoyong，houlaishoudaoqifa，faxianyonglixiangmoxingqufenxishibuduide，yushizaijinxingfenxi
，dedaodaan。yingzhenglewodiercifenxidedaodedaan。xianzaijiangfenxiguochengliechu，qingkankezhichubuzuhekeyijinyibushenrufenxidedifang。

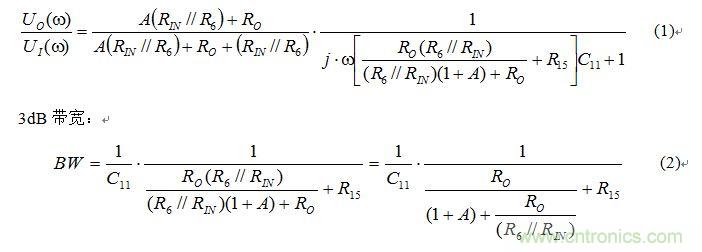

其中，Ro為運放的輸出電阻，RIN為運放的輸入電阻

，A為運放的增益。


若電阻R6很小，（R6//RIN）=R6
，再假設運放增益A很大，運放輸出電阻RO很小，可進行化簡
，如下：

可見，這就是一個低通濾波器，而且其頻率響應和R6無關。但是

，我們得出這樣的結論是做了一係列的假設，實際的運放，由於其非理想，隨著頻率的升高，增益A會下降。

我們不妨假設A很小

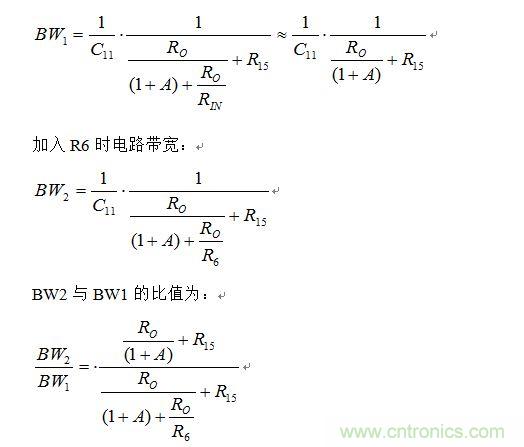

，利用（2）式，可得不加R6時
，電路的帶寬為：

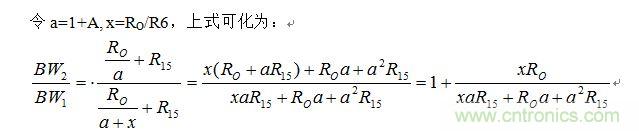

從上式看出，當A較小時，R6的加入確實有擴展帶寬的作用，但R6的取值不能太大。當R6取得很大時，x=R0/R6趨近於0，BW2/BW1趨近於1，也就不能擴展帶寬了。

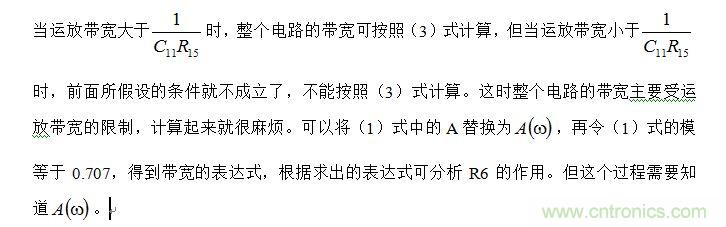

結論：當運放本身的帶寬小於（3）式時

，整個電路的帶寬受運放的限製，這時，電路加入R6應比不加R6帶寬要寬。當運放本身的帶寬大於（3）式時，電路帶寬由C11和R15決定。這種情況下，加入R6的意義不大。
