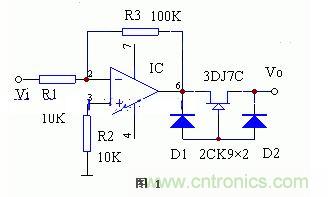

圖1所示為集成運算放大器輸出過流保護電路，在因某種原因(如輸出短路等)使集成運放輸出過流時
，保護電路即成恒流源
，使集成運放不至因輸出過流而損壞。

圖中，場效應管3DJ7按(an)在(zai)集(ji)成(cheng)運(yun)放(fang)輸(shu)出(chu)端(duan)，並(bing)采(cai)用(yong)近(jin)似(si)恒(heng)流(liu)源(yuan)的(de)接(jie)法(fa)。當(dang)電(dian)路(lu)工(gong)作(zuo)正(zheng)常(chang)時(shi)，場(chang)效(xiao)應(ying)管(guan)呈(cheng)現(xian)低(di)阻(zu)抗(kang)，基(ji)本(ben)不(bu)影(ying)響(xiang)電(dian)路(lu)的(de)輸(shu)出(chu)電(dian)壓(ya)範(fan)圍(wei)。當(dang)電(dian)路(lu)輸(shu)出(chu)端(duan)短(duan)路(lu)時(shi)，場(chang)效(xiao)應(ying)管(guan)呈(cheng)現(xian)高(gao)阻(zu)抗(kang)，使(shi)電(dian)路(lu)輸(shu)出(chu)電(dian)流(liu)得(de)到(dao)了(le)限(xian)製(zhi)。



二極管D1的作用是，在電能輸出負電壓時，與場效應管一起構成恒流源。D2與D1相同，則是在電路輸出正電壓時
，與場效應管一起構成恒流源。



場效應管應取其飽和漏源電流IDSS略大於集成運放輸出電流的管子
，因為大多數集成運放的輸出電流都不超過±10mA
，所以可選用如 3DJ6H、3DJ7G等管子。Idss不能取得過大或過小，如果Idss過大，保護作用則會減弱Idss過小
，在集成運放輸出電流稍大時，恒流源阻抗增大
，限製了電路的輸出幅度範圍。



當電路輸出幅度不大、負荷較輕時，可用一阻值為500Ω左右的電阻代替場效應管
，也能同樣取得理想的效果。
