電(dian)阻(zu)作(zuo)為(wei)一(yi)種(zhong)最(zui)基(ji)本(ben)電(dian)子(zi)元(yuan)器(qi)件(jian)，廣(guang)泛(fan)運(yun)用(yong)在(zai)各(ge)種(zhong)電(dian)路(lu)中(zhong)，通(tong)常(chang)我(wo)們(men)也(ye)認(ren)為(wei)電(dian)阻(zu)是(shi)用(yong)法(fa)最(zui)簡(jian)單(dan)的(de)一(yi)種(zhong)電(dian)子(zi)元(yuan)器(qi)件(jian)，除(chu)了(le)功(gong)率(lv)外(wai)，沒(mei)有(you)過(guo)多(duo)的(de)講(jiang)究(jiu)。如(ru)果(guo)今(jin)天(tian)我(wo)說(shuo)就(jiu)這(zhe)個(ge)小(xiao)小(xiao)的(de)電(dian)阻(zu)
，許(xu)多(duo)資(zi)深(shen)電(dian)子(zi)工(gong)程(cheng)師(shi)都(dou)不(bu)一(yi)定(ding)真(zhen)正(zheng)懂(dong)得(de)如(ru)何(he)用(yong)
，您(nin)相(xiang)信(xin)嗎(ma)？



在(zai)選(xuan)用(yong)電(dian)阻(zu)的(de)時(shi)候(hou)

，如(ru)果(guo)避(bi)除(chu)高(gao)頻(pin)電(dian)路(lu)的(de)特(te)殊(shu)應(ying)用(yong)，一(yi)般(ban)我(wo)們(men)隻(zhi)考(kao)慮(lv)電(dian)阻(zu)的(de)功(gong)率(lv)，對(dui)於(yu)普(pu)通(tong)工(gong)程(cheng)師(shi)，隻(zhi)要(yao)能(neng)通(tong)過(guo)流(liu)過(guo)電(dian)阻(zu)的(de)電(dian)流(liu)選(xuan)擇(ze)合(he)適(shi)的(de)功(gong)率(lv)
，就(jiu)可(ke)算(suan)做(zuo)合(he)格(ge)，如(ru)果(guo)能(neng)考(kao)慮(lv)到(dao)瞬(shun)時(shi)功(gong)率(lv)
，就(jiu)可(ke)以(yi)算(suan)做(zuo)不(bu)錯(cuo)的(de)工(gong)程(cheng)師(shi)。但(dan)要(yao)能(neng)真(zhen)正(zheng)正(zheng)確(que)使(shi)用(yong)電(dian)阻(zu)，隻(zhi)有(you)做(zuo)到(dao)這(zhe)兩(liang)點(dian)還(hai)不(bu)夠(gou)，看(kan)了(le)下(xia)麵(mian)的(de)文(wen)字(zi)您(nin)就(jiu)會(hui)明(ming)白(bai)
，原(yuan)來(lai)用(yong)電(dian)阻(zu)還(hai)有(you)這(zhe)麼(me)多(duo)講(jiang)究(jiu)。



注：後麵內容是我個人對一些實際應用做出的理解，不一定完全正確，隻做參考。



先看一個簡單的電路圖，是通過采樣電阻R1和R2對流過LED燈的電流采樣
，然後調整PWM輸出，以保證不同電壓下流過LED燈的電流恒定。

這個電路圖有一個讓人納悶的地方
，為什麼采樣電阻要用兩個？兩個3.9歐的電阻，好像用一個2歐ou的de電dian阻zu也ye沒mei什shen麼me問wen題ti啊a？就jiu算suan是shi電dian流liu比bi較jiao大da
，我wo們men可ke以yi選xuan用yong更geng大da功gong率lv的de電dian阻zu來lai解jie決jue，裝zhuang一yi個ge電dian阻zu比bi裝zhuang兩liang個ge電dian阻zu要yao簡jian單dan方fang便bian
，這zhe樣yang的de電dian路lu著zhe實shi讓rang人ren有you點dian迷mi糊hu。



1. 多個電阻更利於散熱，兩個1W的2歐電阻並聯使用和一個2W的1歐電阻單獨使用
，流過同樣的電流，大多數時候兩個電阻並聯使用溫升要小
，電阻在溫度高（比如高於70攝氏度）的條件下可以承受的功率會明顯下降
，這樣兩個電阻並聯的電路效果會更好。



2.多個電阻可以通過電阻的組合得出更理想的電阻值
，比如實際應用中1.95歐電阻比2歐電阻更合適，如果想直接買一個1.95歐的電阻肯定沒有兩個3.9歐的電阻方便，因為3.9歐是標準阻值，而1.95歐不是。

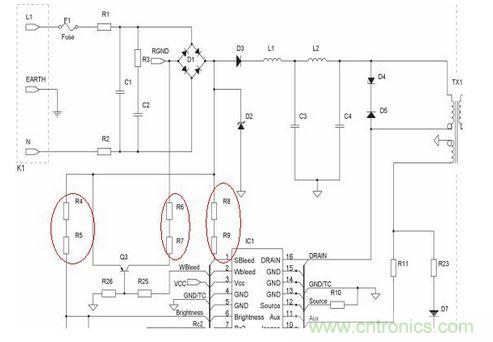

再看一個電源類產品中常見的電路
，這個電路就更加“古怪”，圖中是R4和R5串聯、R6和R7串聯、R8和R9串聯。

這個電路中R4和R5的阻值之和通常為1M~1.5M，yejiushishuozhiyaozhelianggedianzudezuzhihezaizhegefanweineidoukeyijieshou，duidianlugongnengmeiyoumingxianyingxiang。yushizhelijiuyinchuyigeyiwen，weishenmezheliyaoyonglianggedianzuchuanlianne
？



如果是功率原因
，就算是230V的交流
，一個1M的電阻承受的功率會符合此公式：P=(230*1.414)*(230*1.414)/1000000=0.105625W，隻要選用一個1/8的電阻就夠用了
，用功率來解釋說不通。



 這種電路涉及到電阻兩個容易被大家忽略的參數“最大耐壓值”和“最大工作電壓”，電阻除了阻值
、額定功率外，還有兩個重要參數是最大耐壓值和最大工作電壓，比如常見的1/4W插件電阻，通常最大耐壓值是500V、最大工作電壓為250V。



再來看上麵的電路，如果我們把R4和R5合並成一個1/4W 1M的插件電路，功率上講是沒有問題的，但是230V交流通過整流橋後可以產生最高325V的直流電壓，這樣就會讓這個電阻長時間工作在300V左右的電壓下，時間一長
，就會損壞這個電阻
，但如果是用兩個510K的電阻串聯，每個電阻隻分到大約150V的電壓，就可以保證電路長時間穩定工作。
