對模擬電路的掌握分為三個層次。

初級層次是熟練記住這二十個電路
，清楚這二十個電路的作用。隻要是電子愛好者，隻要是學習自動化、電子等電控類專業的人士都應該且能夠記住這二十個基本模擬電路。

中zhong級ji層ceng次ci是shi能neng分fen析xi這zhe二er十shi個ge電dian路lu中zhong的de關guan鍵jian元yuan器qi件jian的de作zuo用yong，每mei個ge元yuan器qi件jian出chu現xian故gu障zhang時shi電dian路lu的de功gong能neng受shou到dao什shen麼me影ying響xiang
，測ce量liang時shi參can數shu的de變bian化hua規gui律lv

，掌zhang握wo對dui故gu障zhang元yuan器qi件jian的de處chu理li方fang法fa
；定性分析電路信號的流向，相位變化；定性分析信號波形的變化過程；dingxinglejiedianlushurushuchuzukangdedaxiao
，xinhaoyuzukangdeguanxi。youlezhexiedianluzhishi，ninjiyoukenengchengchangweidianzichanpinhegongyekongzhishebeidechusedeweixiushi。

高級層次是是量計算這二十個電路的輸入輸出阻抗

、輸出信號與輸入信號的比值、電路中信號電流或電壓與電路參數的關係、電路中信號的幅度與頻率關係特性
、相位與頻率關係特性、電路中元器件參數的選擇等。達到高級層次後，隻要您願意，受人尊敬的高薪職業－－電子產品和工業控製設備的開發設計工程師將是您的首選職業。

一、橋式整流電路

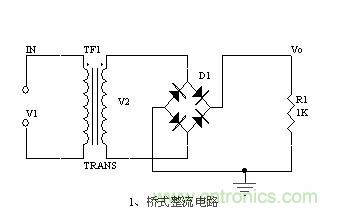

圖1是橋式整流電路圖
，大家可以根據以下幾個方麵深入了解：

1、了解二極管的單向導電性

；
2、分析橋式整流電流流向過程
，和畫出它的輸入輸出波形；
3、計算：Vo, Io,二極管反向電壓。

二、電源濾波器

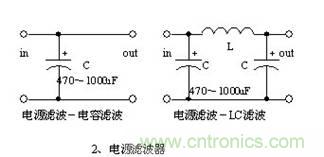

圖2是電源濾波器的電路圖
，大家可以根據以下幾個方麵深入了解：

1、分析電源濾波的過程；
2、弄懂波形形成的過程
；
3、通過計算：對濾波電容的容量和耐壓值進行有效的選擇。

三、信號濾波

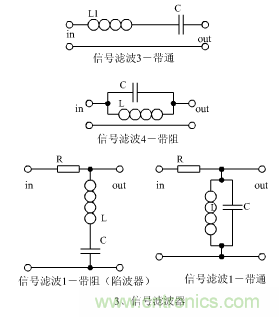

圖3是信號濾波器的電路圖，大家也可以根據以下幾個方麵深入了解：

1
、了解信號濾波器的作用；
2、與電源濾波器相比，他們的區別和相同點是什麼；
3
、掌握LC串聯和並聯電路的阻抗計算，幅頻關係和相頻關係曲線；
4

、畫出通頻帶曲線；
5
、計算諧振頻率。

四、微分和積分電路

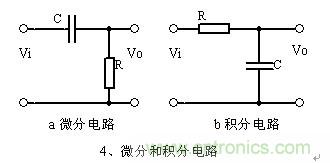

圖4是微分和積分電路，大家可以根據以下幾個方麵深入了解：

1、電路的作用，與濾波器的區別和相同點；
2、微分和積分電路電壓變化過程分析，畫出電壓變化波形圖；
3、計算：時間常數，電壓變化方程，電阻和電容參數的選擇。

五、共射極放大電路

圖5是共射極放大電路，大家可以根據以下幾個方麵深入了解：

1

、弄清楚：三極管的結構

、三極管各極電流關係、特性曲線、放大條件；
2、熟練掌握元器件的作用、電路的用途、電壓放大倍數、輸入和輸出的信號電壓相位關係、交流和直流等效電路圖。
3、計算能力：靜態工作點的計算、電壓放大倍數的計算。
[page]
六

、分壓偏置式共射極放大電路

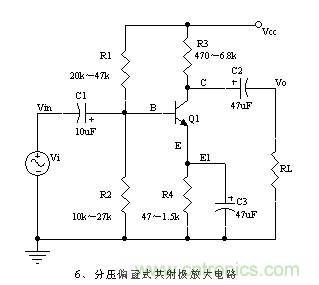

圖6是分壓偏置式共射極放大電路，大家可以根據以下幾個方麵深入了解：

1、通透元器件的作用
、電路的用途
、電壓放大倍數
、輸入和輸出的信號電壓相位關係、交流和直流等效電路圖
；
2
、電流串聯負反饋過程的分析，負反饋對電路參數的影響
；
3、靜態工作點的計算
、電壓放大倍數的計算；
4
、受控源等效電路分析。

七、共集電極放大電路（射極跟隨器）

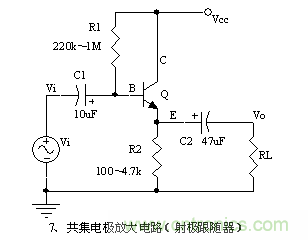

圖7是共集極放大電路，大家可以根據以下幾個方麵深入了解：

1、元器件的作用
、電路的用途

、電壓放大倍數、輸入和輸出的信號電壓相位關係、交流和直流等效電路圖。電路的輸入和輸出阻抗特點；
2
、電流串聯負反饋過程的分析，負反饋對電路參數的影響
；
3、靜態工作點的計算、電壓放大倍數的計算。

八、電路反饋框圖

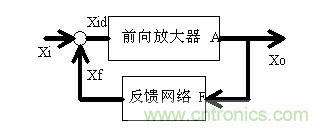

圖8是電路反饋框圖
，大家可以根據以下幾個方麵深入了解：

1、反饋的概念，正負反饋及其判斷方法、並聯反饋和串聯反饋及其判斷方法
、電流反饋和電壓反饋及其判斷方法

；
2
、帶負反饋電路的放大增益；
3、負反饋對電路的放大增益、通頻帶
、增益的穩定性、失真、輸入和輸出電阻的影響。

九
、二極管穩壓電路

圖9是二級管穩壓電路，大家可以根據以下幾個方麵深入了解：

1、穩壓二極管的特性曲線。
2、穩壓二極管應用注意事項。
3、穩壓過程分析。

十
、串聯穩壓電源

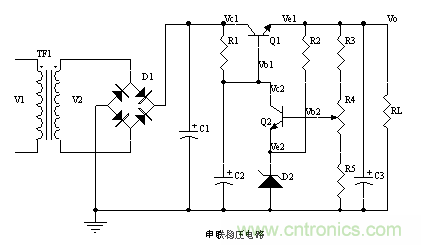

圖10是分串聯穩壓電路，大家可以根據以下幾個方麵深入了解：

1
、串聯穩壓電源的組成框圖。
2、每個元器件的作用；穩壓過程分析。
3、輸出電壓計算。
[page]
十一
、差分放大電路

圖11是差分放大電路

，大家可以根據以下幾個方麵深入了解：

1、電路各元器件的作用，電路的用途

、電路的特點。
2、 電路的工作原理分析。如何放大差模信號而抑製共模信號。
3、 電路的單端輸入和雙端輸入，單端輸出和雙端輸出工作方式。

十二、場效應管放大電路

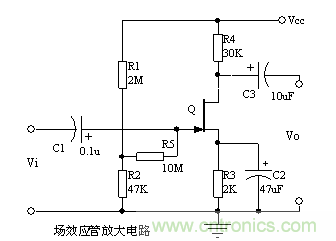

圖12是場效應管放大電路
，大家可以根據以下幾個方麵深入了解：

1
、場效應管的工作特點、場效應放大器的特點。各元器件的作用；
2、放大過程分析；
3、電壓放大增益的計算。

十三、選頻（帶通）放大電路

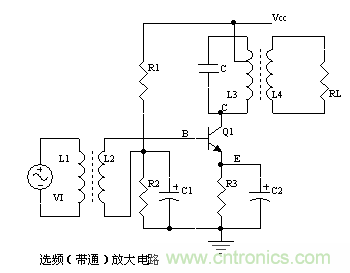

圖13是選頻（帶通）放大電路，大家可以根據以下幾個方麵深入了解：

1、掌握每個元器件的作用

，選頻放大電路的特點
；
2、電路的作用；
3、特征頻率的計算；
 4、選頻元件參數的選擇；
5、幅頻特性曲線。

十四、運算放大電路

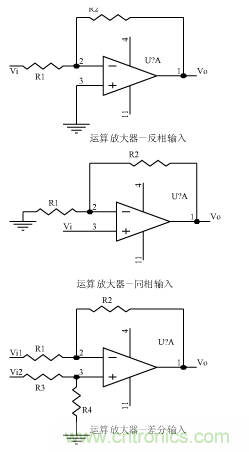

圖14是運算放大電路
，大家可以根據以下幾個方麵深入了解：

1
、掌握理想運算放大器的概念
，運放的輸入端虛擬短路，輸入端虛擬斷路
；
2、弄明白反相輸入方式的運放電路的主要用途，及輸入電壓和輸出電壓信號的相位關係是怎樣的；
3、掌握同相輸入方式下的增益表達式，輸入阻抗
，輸出阻抗分別是什麼。

十五、差分輸入運算放大電路

圖15是差分運算放大電路，大家可以根據以下幾個方麵深入了解：

1、掌握差分運算放大器的特點和用途；
2
、弄明白輸入和輸出電壓信號的關係式。
[page]
十六、電壓比較電路

圖16是電壓電路
，大家可以根據以下幾個方麵深入了解：

1、了解電壓比較電路的作用，和工作過程；
2
、比較器的輸入-輸出特性曲線圖；
3、如何構成遲滯比較器。

十七、RC振蕩電路

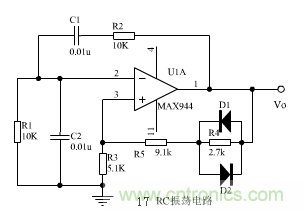

圖17是RC振蕩電路，大家可以根據以下幾個方麵深入了解：

1、了解振蕩電路的組成，作用及起振的相位條件；
2、振蕩電路起振和平衡幅度條件；
3、RC電路阻抗與頻率的關係曲線，相位和頻率的關係曲線
；
4
、此電路的相位條件分析，振蕩頻率，和如何選擇元器件。

十八、LC振蕩電路

圖18是LC振蕩電路，大家可以根據以下幾個方麵深入了解：

1、振蕩相位條件的分析
；
2、直流和交流等效電路圖；
3、振蕩頻率的計算。

十九、石英晶體振蕩電路

圖19是LC振蕩電路
，大家可以根據以下幾個方麵深入了解：

1、石英晶體的特點；石英晶體的等效電路和特性曲線；
2、石英晶體振蕩器的特點和振蕩頻率。

二十
、功率放大電路

圖20是功率放大電路
，大家可以根據以下幾個方麵深入了解：

1、功率放大電路的工作過程

；
2
、功率放大電路的交越失真。
