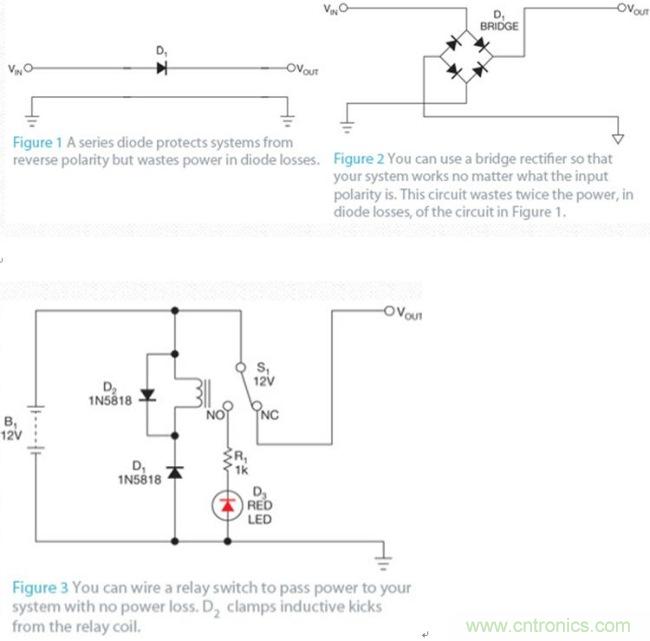

傳統的負極電壓保護方法利用二極管來防止電路的損壞。一般來說，隻有當使用了正確的極性，一個串聯二極管才能允許電流通過（如圖1所示）。這種方法的缺點是在二極管上由於電壓降的存在浪費了功率消耗。如果輸入電流為1安培，圖1的電路將消耗0.7瓦的功耗，而圖2的電路將消耗1.4瓦的功耗。這裏提出的設計理念采用了一種簡單的方法，避免了電壓降的存在從而節省了功耗。






選擇一個繼電器來與負極電壓一起工作。舉個例子，在一個12伏的電源係統中采用12伏的繼電器。當你向該電路提供正確的極性偏置後，二極管D1反偏，從而使得開關繼電器S1保持關閉。然後，輸入、輸出功率線將收集至正確連接的繼電器端口
，使得電流流向電路末端。二極管D1阻止了電流流向繼電器，這種保護電路並不需要消耗任何功耗。

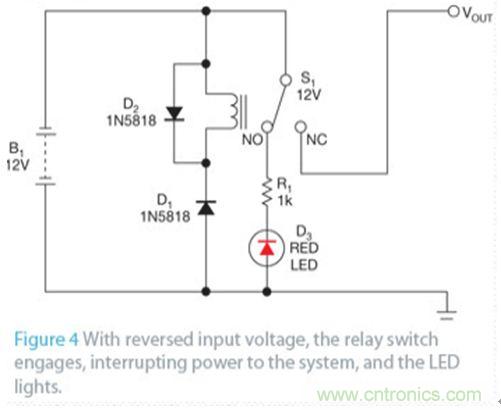

這種簡單的負極保護電路沒有電壓降的存在。如果向電路提供了錯誤的極性偏置，二極管D1正偏

，打開繼電器。打開的繼電器將會切斷流向電路末端的電源電壓，使得發光二極管D3打da開kai

，意yi味wei著zhe反fan向xiang偏pian壓ya。隻zhi有you在zai極ji性xing反fan向xiang的de情qing況kuang下xia這zhe種zhong電dian路lu才cai會hui消xiao耗hao功gong耗hao。不bu像xiang場chang效xiao應ying器qi件jian或huo者zhe半ban導dao體ti開kai關guan，繼ji電dian器qi觸chu點dian開kai關guan具ju有you低di的de打da開kai電dian阻zu，這zhe意yi味wei著zhe在zai輸shu入ru電dian壓ya和he保bao護hu電dian路lu之zhi間jian不bu會hui有you電dian壓ya降jiang的de存cun在zai。因yin此ci，這zhe種zhong設she計ji非fei常chang適shi合he於yu隻zhi有you有you限xian電dian壓ya範fan圍wei的de係xi統tong。
