導言：NXP Semiconductors 推出的IP4294CZ10-TBR 為兩個差分通道提供高速 ESD 保護
， 並具有獨特的配置和二極管結構。它能提供高達 ±10kV 的接觸放電保護
，同時僅為每個通道增加 0.5pF的電容負載。

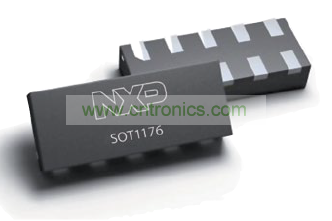

本器件采用具有友好設計的直鋪線(pass-thru routing)功能的超小型無管腳DFN2510A (XSON10) 10pin 封裝。 數據連接允許匹配的0.5mm線寬度
，匹配電容在信號對之間優於 0.05pF，以達到最佳精準度。

憑借 1.0mm x 2.5mm 的外形，此封裝僅需占用最小的 PCB 空間，而 0.5mm的“ 矮個子” 允許在超低外殼中使用。 集成的保護二極管利用獨特的折返(snap-back)結構，為下遊組件提供高達 ±10kV 的接觸放電保護。 這超過了 IEC61000-4-2 4 級的規格要求。

為減少電容隨DC通道（DC-channel）電壓的變化
， 每個通道與兩個接地端之間的接地二極管配置為肖特基（Schottky）二極管。

應用:

SuperSpeed USB (USB3.0) 接口
HDMI®（High-Definition MultimediaInterface）
DisplayPort 接口
eSATA 接口（external Serial Advanced Technology Attachment）
LVDS 接口（Low-Voltage Differential Signalling）

特性：

軌對軌鉗位 (Rail-to-rail clamping)性能
輸入電壓限製： -0.5V
，5.5V
4V 鉗位電壓
6V 最小擊穿電壓
ƒƒ1μA 最大反向泄漏電流
