在智能手機傳輸高清影像
、智能家居設備無線互聯



、超薄筆記本高效供電的背後，共模電感作為抑製電磁幹擾(EMI)的核心元件
，在消費電子產品中扮演著至關重要的“隱形衛士”角色。隨著5Gpujihedianzishebeichuanshusududebuduantisheng，shujuchuanshuliangjizengdailaigengduogaopingongmozaoshengganraowenti。gongmodianganpingjieqidutedeshuangraozucixinjiegou
，nengyouxiaolvchugongmozaosheng
，tongshibaozhengchamoxinhaowusunchuanshu，yichengweixiaofeidianzishejizhongbukehuoquedeEMC解決方案。本文將深入解析共模電感在消費電子中的關鍵應用場景與技術演進


，為工程師提供實用設計參考。

一
、消費電子隱形的守護者

共模電感（Common Mode Choke）又稱共模扼流圈
，其核心工作原理是通過磁通疊加效應實現對共模噪聲的抑製。當共模電流（幹擾信號）流經共模電感時，兩個線圈產生的磁場方向相同，磁通相互疊加，形成高阻抗通路抑製噪聲
；當差模信號（有用信號）通過時，磁場方向相反相互抵消，信號幾乎無損通過510。這一特性使其成為解決高速信號傳輸中共模幹擾的理想選擇。

在消費電子產品中，電磁兼容性(EMC) 已成為衡量產品品質的關鍵指標。美國FCC
、國際CISPR22及中國GB9254等標準均對電子設備的傳導幹擾和輻射發射有嚴格限製。隨著設備小型化和傳輸速率提升，傳統濾波方案麵臨巨大挑戰：

●5G手機的數據傳輸速率提升帶來更高頻段的噪聲幹擾（>1GHz）

●超薄筆記本的緊湊設計要求元件尺寸縮減30%以上

●8K電視的HDMI 2.1接口需支持48Gbps高速信號完整傳輸

新一代片式共模電感通過材料創新與結構優化
，在0806（2.0×1.6mm）至0605（1.6×1.2mm）的超小封裝內實現高頻噪聲抑製能力
，成為消費電子對抗EMI的首選武器。

二、典型應用場景與技術實現

2.1 高速數據傳輸接口

在USB4
、HDMI 2.1、Thunderbolt 4等高速接口中
，共模電感是保障信號完整性的核心元件。Bourns推出的SRF1209U4係列以僅1.2mm的超薄厚度，在USB4（40Gbps）傳輸中實現20dB以上共模噪聲抑製，誤碼率降低約35%。其關鍵技術在於優化磁芯材料，使100MHz頻點阻抗提升40%，同時通過1500次溫度循環驗證，確保消費電子產品在長期使用中的穩定性。

實際應用案例：

●8K電視HDMI接口：每路差分信號線（TMDS通道）串聯一顆100Ω@100MHz共模電感
，有效抑製因長線纜引入的輻射噪聲

●筆記本Thunderbolt接口：采用3顆0605封裝的共模電感分別處理Tx/Rx和CC信號線，解決高速數據傳輸時的電磁輻射超標問題

●遊戲主機VR鏈路：在Type-C虛擬現實接口中，共模電感與TVS二極管構成π型濾波，防護靜電放電(ESD)事件4

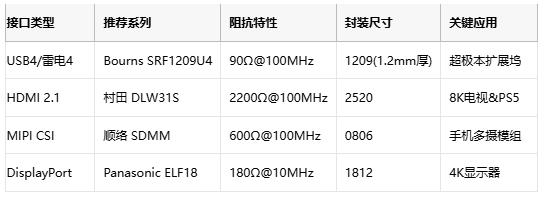

表：高速接口共模電感選型對照

2.2 移動終端音頻電路

智能手機的音頻質量極易受射頻幹擾，表現為通話雜音或音樂播放時的“底噪”。村田DLM2HG係列共模電感通過三重對稱繞組設計
，在100MHz頻點提供600Ω共模阻抗的同時，將音頻失真率控製在0.01%以下，完美解決高保真音頻傳輸中的EMI問題。

典型應用方案：

●耳機降噪係統：在TWS耳機充電盒的USB-C端口，DLP31SN共模電感抑製充電器引入的開關噪聲

●麥克風采集電路：智能手機麥克風輸入端串聯DLM11G電感（共模阻抗600Ω/差模1200Ω），有效阻隔4G/5G射頻幹擾

●揚聲器驅動線：在智能音箱功放輸出端采用大電流共模電感（如DLW5BT係列），耐受6A電流且厚度僅2.5mm1

OPPO Find X7旗艦機型的音頻設計中，在四顆麥克風的信號路徑均部署共模電感，使環境噪聲采集信噪比提升12dB，視頻錄製清晰度獲DXOMARK音頻最高評分。

2.3 超薄設備電源管理

超chao薄bo消xiao費fei電dian子zi產chan品pin的de電dian源yuan設she計ji麵mian臨lin空kong間jian壓ya縮suo與yu散san熱re限xian製zhi雙shuang重zhong挑tiao戰zhan。傳chuan統tong磁ci環huan電dian感gan因yin直zhi腳jiao插cha件jian易yi變bian形xing導dao致zhi虛xu焊han，惠hui州zhou長chang瑞rui智zhi造zao的de創chuang新xin方fang案an采cai用yong折zhe腳jiao限xian位wei結jie構gou替ti代dai點dian膠jiao固gu定ding，實shi現xian全quan自zi動dong化hua生sheng產chan。該gai設she計ji獲huo2021年實用新型專利
，已被奧海科技等電源大廠列為標準件。

技術突破點：

●空間優化：順絡電子SDMM係列采用疊層工藝將厚度壓縮至1.0mm
，適配手機快充模塊

●大電流方案：村田DLW5BT在5×5×2.5mm尺寸內支持6A電流，溫升控製在40℃以內

●高頻特性：Panasonic新型磁芯使100MHz以上衰減特性提升30%，有效濾除GaN快充的MHz級開關噪聲

在MacBook Air M2機型中，電源適配器輸出端采用雙級濾波：首級DLW5BSN351SQ2處理直流主線（阻抗350Ω@100MHz），次級DLP31SN處理CC通信線，整機EMI測試餘量提升6dB。

2.4 智能家居無線連接

Wi-Fi 6/6E及藍牙5.0的普及使2.4/5GHz雙頻共存成為常態，但射頻電路與數字電路間的串擾導致無線性能下降。Silicon Labs在EFM32PG26微控製器中集成硬件AI/ML加速器，配合共模電感實現以下突破：

●信號中繼：在路由器RF模塊前端，共模電感抑製DC電源紋波對射頻的幹擾

●幹擾隔離：智能家居中樞設備的Zigbee與Wi-Fi天線饋線分別加裝共模電感
，避免頻段互擾

●低功耗優化：EFM32PG26在28μA/MHz超低功耗下
，通過共模電感維持無線連接穩定性

小米智能家居中樞網關采用三級EMI防護：電源入口部署繞線式共模電感（DLW5AH係列），處理器時鍾線使用片式磁珠

，Wi-Fi模塊差分對加裝0603封裝共模電感，使無線傳輸誤碼率降低至10⁻⁸級。

三
、技術演進與選型要點

3.1 三大技術演進方向

小型化競賽已從0806（2.0×1.6mm）推進至0605（1.6×1.2mm），Bourns SRF1209U4更以1.2mm厚度刷新行業紀錄6。高頻化需求推動材料創新，順絡電子通過納米晶磁芯將有效頻段擴展至3GHz，滿足Wi-Fi 6E的5.8GHz諧波抑製需求。集成化方案如村田DLM11G實現共模/差模雙抑製，單顆元件替代傳統LC濾波網絡。

技術發展裏程碑：

●2010年：傳統繞線式電感
，厚度>3mm，適用於USB 2.0以下速率

●2020年：薄膜工藝量產，0603封裝支持USB 3.2 10Gbps

●2025年：疊層納米磁芯
，0402封裝兼容USB4 40Gbps

3.2 關鍵選型參數

消費電子設計中

，共模電感選型需綜合考量以下參數：

1. 阻抗頻譜特性：依據噪聲主頻選擇峰值阻抗頻點（如USB3.0需關注2.5GHz三次諧波）

2.  額定電流：電源線應用需留50%餘量（如PD 3.1快充選6A以上）

3. 差模損耗：高速信號線要求SDD21 > -0.5dB（避免信號衰減）

4. 溫度係數：汽車電子需-55℃～125℃範圍阻抗穩定性610

設計警示：TVS防護器件應置於共模電感前級，因電感耐流能力有限，後置可能導致ESD事件中電感磁飽和。

四、設計實例分析：USB4接口EMI解決方案

以16英寸MacBook Pro的USB4接口設計為例，其麵臨40Gbps傳輸速率下的輻射超標問題。解決方案采用三級濾波架構：

1. 入口防護：TVS二極管陣列（ESD保護）直接連接接口端子

2. 共模濾波：Bourns SRF1209U4-901Y串聯差分對
，提供90Ω@100MHz阻抗

3. 阻抗補償：π型拓撲中增加匹配電阻（22Ω±1%）

實測數據顯示：

●30MHz～1GHz輻射發射降低12dBμV/m

●信號上升時間僅增加3%（滿足USB4規範）

●誤碼率從10⁻⁹改善至10⁻¹²

此方案已應用於2025款iPad Pro
，通過FCC Class B認證，EMC餘量達6dB以上。

結語

在消費電子產品向高速傳輸
、小型化和無線互聯演進的過程中，共模電感已從輔助元件升級為保障信號完整性的戰略組件。從村田的疊層工藝到Bourns的超薄設計，技術創新持續突破物理極限，使新一代共模電感在毫米級空間內解決GHz級幹擾問題。未來隨著USB4 v2.0（80Gbps）及Wi-Fi 7的普及，材料科學（低溫共燒鐵氧體）與集成技術（EMI濾波器複合模塊）將驅動共模電感向更高集成度發展。消費電子工程師需同步掌握頻域分析工具與電磁仿真技術，讓這枚“隱形衛士”在極致緊湊的電路板上發揮最大效能。
