【導讀】你是否曾想過在微控製器 (MCU) 驅動應用程序中添加投影顯示

？想象一下，在家用電器中使用投影顯示器來提供易於交互
、色彩明豔且功耗更低的界麵
，同時能夠不占用傳統 LCD 或薄膜晶體管那麼多的空間。

你是否曾想過在微控製器 (MCU) 驅動應用程序中添加投影顯示？想象一下，在家用電器中使用投影顯示器來提供易於交互、色彩明豔且功耗更低的界麵，同時能夠不占用傳統 LCD 或薄膜晶體管那麼多的空間。

自由形式投影顯示器使設計人員能夠添加創新型人機界麵 (HMI)，且無需邊框和按需顯示
，使得在不使用時能夠保持界麵清晰。利用 DLP® 技術，設計人員可以在緊湊的空間中添加投影模塊，並在不增加係統尺寸的情況下顯示更大的圖像。

為了幫助設計人員開始創建此類顯示器，德州儀器 (TI) 開發了一種投影顯示評估模塊 (EVM) 設計——DLPDLCR160CPEVM
，適用於使用 DLP160CP DLP Pico 芯片組和 MSPM0G3507 MCU 的 MCU 應用，如圖 1 所示。

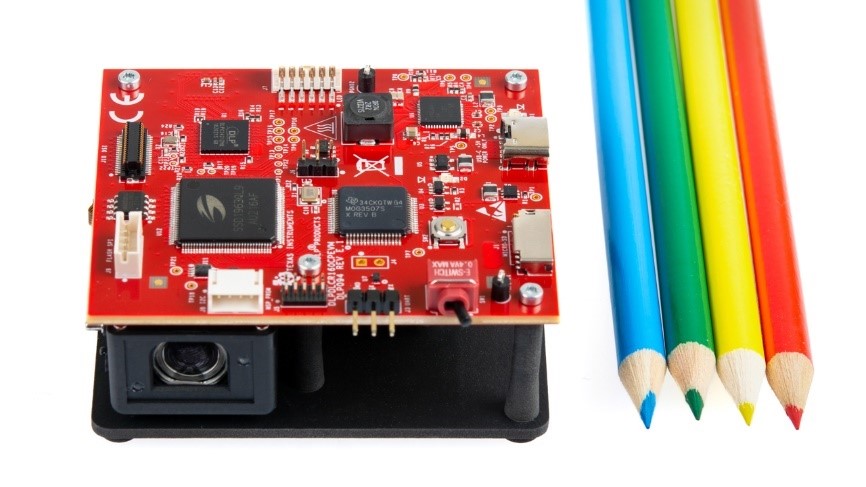

圖 1：緊湊型 DLP160CP EVM

讓我們看看如何充分利用 .16 nHD（640 x 360 像素）DLP EVM：

第一步：檢查實例演示並執行圖像質量測試。

為 EVM 插入電源
，EVM 將顯示存儲在閃存上的圖像，由此可以測試 DLP 技術的圖像質量和性能。此外，您還將看到根據在線媒體庫和 MCU 生成的圖像創建的 HMI 的實例演示。

第二步：測試您自己的圖像。

使用微型 SD 插(cha)槽(cao)顯(xian)示(shi)圖(tu)像(xiang)，並(bing)使(shi)用(yong)可(ke)配(pei)置(zhi)文(wen)件(jian)給(gei)出(chu)圖(tu)像(xiang)或(huo)其(qi)他(ta)命(ming)令(ling)之(zhi)間(jian)的(de)時(shi)間(jian)間(jian)隔(ge)。由(you)此(ci)，您(nin)能(neng)夠(gou)在(zai)不(bu)需(xu)要(yao)視(shi)頻(pin)處(chu)理(li)器(qi)的(de)情(qing)況(kuang)下(xia)測(ce)試(shi)快(kuai)速(su)圖(tu)像(xiang)顯(xian)示(shi)情(qing)況(kuang)。這(zhe)將(jiang)使(shi)您(nin)能(neng)夠(gou)以(yi)較(jiao)低(di)的(de)整(zheng)體(ti)產(chan)品(pin)成(cheng)本(ben)獲(huo)得(de) DLP 顯示器的性能。

第三步：編碼和原型開發。

利用不同的可用媒體庫來幫助您進行顯示設計
，或使用 TI 的 MSPM0 MCU 產品組合和聯合測試行動組 (JTAG) 編程創建您自己的程序。MSPM0 MCU 提供可擴展的引腳對引腳 MCU 產品組合，能夠通過可選的控製器局域網靈活數據速率 (CAN FD) 接口和適用於工業應用的高級模擬集成功能，來滿足各種設計要求。.16 nHD EVM 使用了 MSPM0G3507，但您也可以使用其他 MCU（例如 MSPM0G1107 或 MSPM0G1507），作為能夠獲得類似顯示效果的替代方案。該 EVM 旨在使用 6800 或 8080 圖形接口和 I2C 接口與 MCU 進行連接，從而執行顯示控製器命令和控製。

第四步：自行配置命令。

使用計算機與 MSPM0 通信

，利用通用異步收發器向顯示控製器發送 I2C 命令。該 EVM 包括代碼示例和媒體庫。通過自由編碼，您可以自行創建 MCU 生成的圖形。MCU 生成的圖形能夠為不同實例應用中實現低成本投影開辟新的可能性。投影顯示可以提供獨特的功能和方法來增強人與機器之間的通信。

第五步：設計您自己的電子產品。

使用 .16 nHD 評估模塊來測試 MCU 生成的圖形的圖像質量和性能，確保滿足終端應用的需求。如果您的應用有不同的規格，則可以使用該 EVM 設計作為您開發產品的參考指南。該 EVM 電子器件與其他 DLP 芯片組兼容。請參閱表 1 中的兼容芯片組。您可以利用 DLP 產品設計和開發生態係統來考察、評估和開發新的解決方案。

表 1：與 .16nHD EVM 電子設計兼容的 DLP 芯片組

結語

通過使用小型 DLP 芯片組為 MCU 應用提供按需顯示，您可以在不增加係統尺寸的情況下獲得具有多種顏色
、低功耗、大圖像的顯示。基於 MCU 的設計中的投影顯示有助於帶來新的市場機遇，例如工業應用的按需控製麵板、家用電器玻璃投影、家庭自動化的按需顯示
、低成本動態地板投影或牆壁標牌。

（來源：德州儀器）
