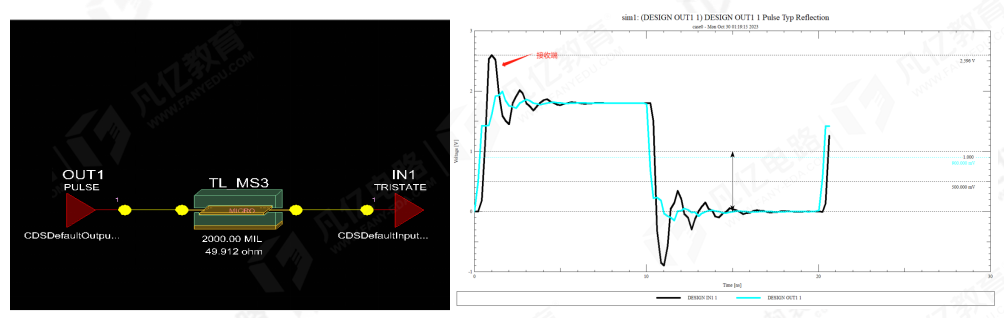

1. 不加串聯端接電阻時接收端波形（傳輸線為2000mil）：

在不加電阻時可以發現信號有非常嚴重的反射，從而導致波形失真。

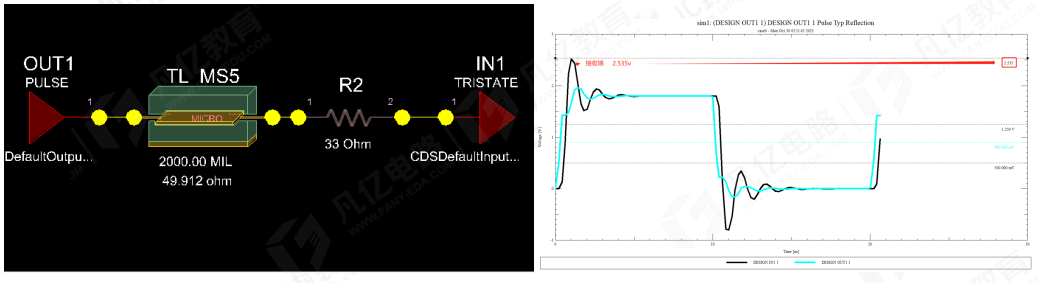

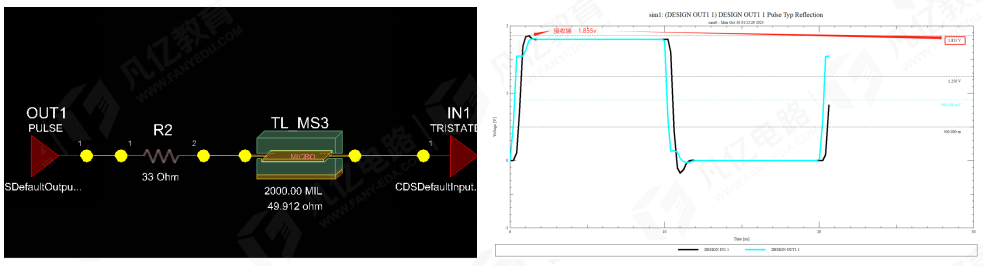

2. 加了串聯端接電阻時接收端波形（傳輸線為2000mil，電阻為33歐姆，靠近源端放置）：

把電阻加上去之後的接收端波形和沒加之前相比信號的反射下降了很多，沒有很明顯的過衝以及下衝。

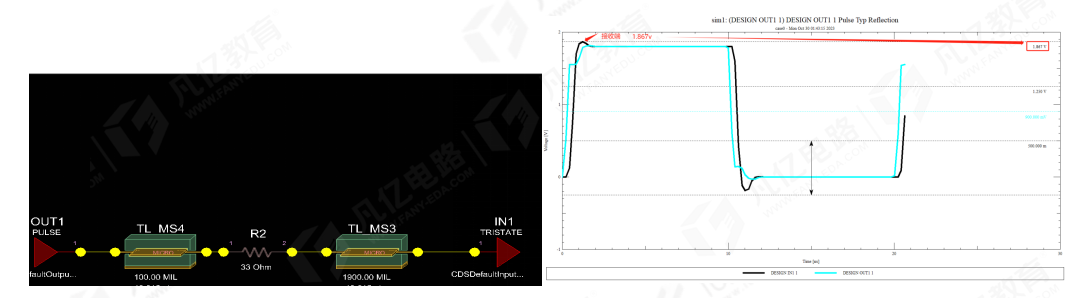

3. 將電阻遠離源端進行放置時接收端波形（傳輸線為2000mil，電阻為33歐姆，信號從源端出來之後走了100mil的線然後再串接電阻）：

4. 將電阻遠離源端進行放置時接收端波形（傳輸線為2000mil
，電阻為33歐姆
，信號從源端出來之後走了300mil的線然後再串接電阻）：

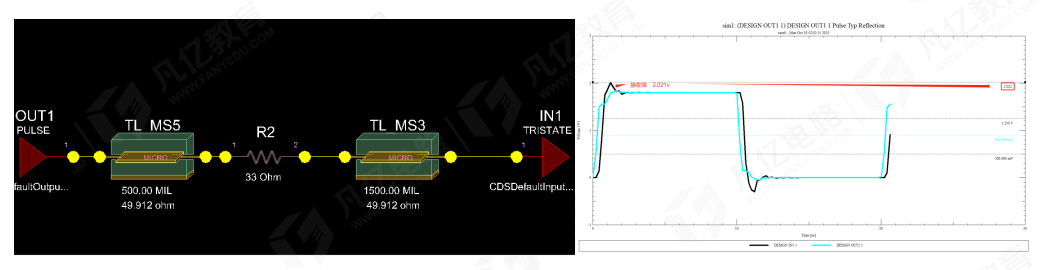

5. 將電阻遠離源端進行放置時接收端波形（傳輸線為2000mil
，電阻為33歐姆
，信號從源端出來之後走了500mil的線然後再串接電阻）：

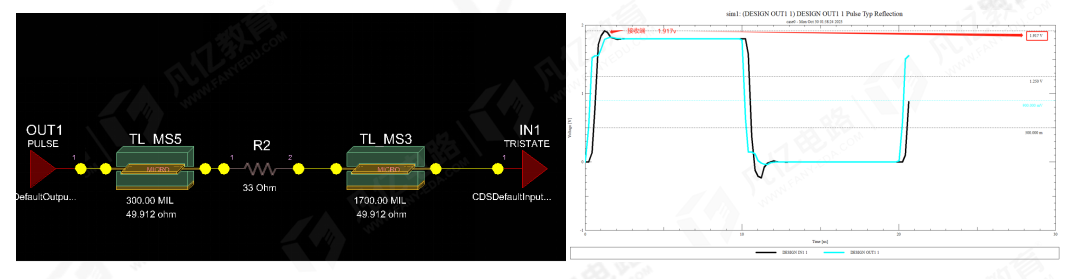

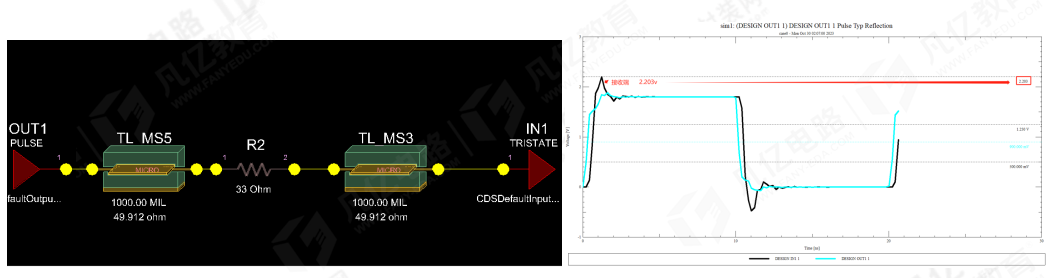

6. 將電阻遠離源端進行放置時接收端波形（傳輸線為2000mil，電阻為33歐姆，信號從源端出來之後走了1000mil的線然後再串接電阻）：

7. 將電阻靠近接收端波形（傳輸線為2000mil
，電阻為33歐姆，信號從源端出來之後走了1000mil的線然後再串接電阻）：

我們看以上圖示可以得出
，串聯端接電阻離發送端越遠效果越差，在500mil時(shi)候(hou)信(xin)號(hao)開(kai)始(shi)有(you)比(bi)較(jiao)明(ming)顯(xian)的(de)波(bo)動(dong)
，當(dang)把(ba)電(dian)阻(zu)放(fang)置(zhi)在(zai)傳(chuan)輸(shu)線(xian)中(zhong)間(jian)時(shi)信(xin)號(hao)開(kai)始(shi)有(you)非(fei)常(chang)明(ming)顯(xian)的(de)反(fan)射(she)，電(dian)阻(zu)如(ru)果(guo)放(fang)置(zhi)在(zai)接(jie)收(shou)端(duan)則(ze)信(xin)號(hao)沒(mei)有(you)起(qi)到(dao)阻(zu)抗(kang)匹(pi)配(pei)的(de)作(zuo)用(yong)，信(xin)號(hao)有(you)非(fei)常(chang)明(ming)顯(xian)的(de)反(fan)射(she)。

所以串聯端接電阻我們在進行PCB的布局時一定要將他放置發送端的位置才能對信號的反射起到較明顯的改善作用。
