為開關穩壓器選擇正確類型的輸出電容器
發布時間：2023-08-31 責任編輯：lina
【導讀】本係列之前的文章研究了降壓開關穩壓器的電氣行為，提供了初始電感器尺寸的指導，並討論了電感器電流和電感的微調。現在，借助 LTspice 仿真和下麵的原理圖（圖 1），我們將探討電容器特性與開關模式降壓轉換器性能之間的關係。
本係列之前的文章研究了降壓開關穩壓器的電氣行為，提供了初始電感器尺寸的指導，並討論了電感器電流和電感的微調。現在，借助 LTspice 仿真和下麵的原理圖（圖 1），我們將探討電容器特性與開關模式降壓轉換器性能之間的關係。

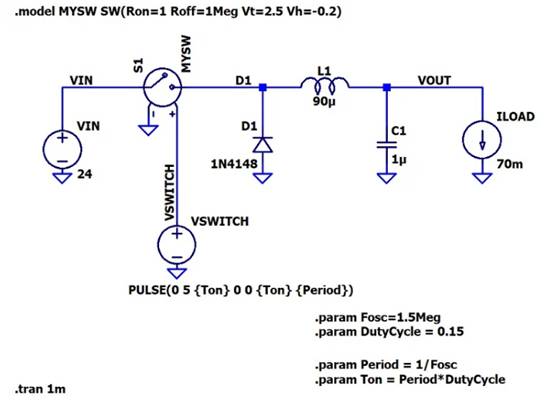

圖 1.在 LTspice 中實現的降壓轉換器原理圖。
輸出電容器的用途
開關模式穩壓器中的電感器允許開/關切換動作，以產生斜坡上升/xiepoxiajiangdianliuboxing。raner，womenxuyaoshuchudianronglaicunchuheshifangdianhe，yishiliurufuzaidedianliuhefuzailiangduandedianyabaochiwending，jinguandianganqidianliucunzai（可能很大）變化。下圖（圖 2）顯示了當我通過使用非常小的 C1 值來幾乎消除輸出電容器時會發生什麼。

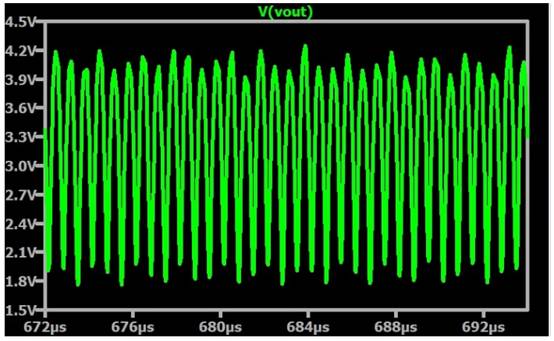

圖 2.具有極低電容值的模擬降壓轉換器的電壓輸出。
yinci，womenkandaokaiguanmoshiwenyaqizhongdeshuchudianrongqilvxingleguanjiandelvbogongneng。yinci，yingzaixixuanzegaiyuanjian，tongshizhuyidianrongqideleixingjiqidianrongzhi。
