【導讀】在許多情況下，您可以使用LCD偏壓電源
，如TPS65150-Q1（一種適用於信息娛樂或群集顯示器的汽車LCD/顯示器偏壓解決方案，可大大簡化您的LCD電源設計）。但還有另一種設計汽車LCD顯示器的方法，可通過使用更少的源極驅動器來進一步縮減尺寸並節省材料清單（BOM）成本。

為5英寸以上的汽車LCD顯示器進行的設計工作可能非常錯綜複雜。顯示器源極驅動器需要一個電壓範圍為10V至15V
、被稱做模擬電壓器件漏極（AVDD）的電源軌以及兩個用於柵極驅動器的電源軌（VGH和VGL）。

在許多情況下，您可以使用LCD偏壓電源，如TPS65150-Q1（一種適用於信息娛樂或群集顯示器的汽車LCD/顯示器偏壓解決方案，可大大簡化您的LCD電源設計）。但還有另一種設計汽車LCD顯示器的方法，可通過使用更少的源極驅動器來進一步縮減尺寸並節省材料清單（BOM）成本。

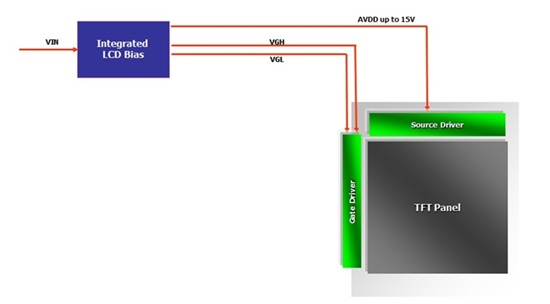

圖1：使用TPS65150-Q1的傳統LCD偏壓電源方法

為跟隨大約3年前在智能手機和平板電腦顯示屏（查看適合這些應用、基於單個電感器的分裂軌轉換器TPS65132）設計領域興起的潮流


，汽車界出現了一種全新的驅動方法—— 源極驅動器現在需要一個正AVDD（6.xV）電源軌和一個負AVDD（-6.xV）電源軌。

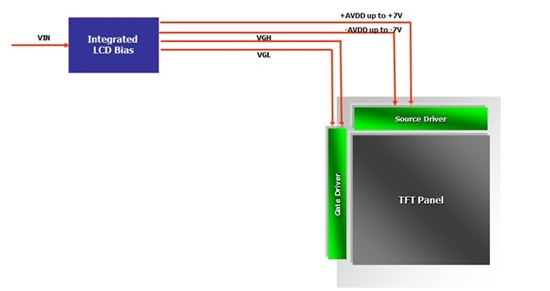

圖2：使用單個電感器（基於TPS65132等分裂軌轉換器）的新方法

麵mian板ban製zhi造zao商shang和he源yuan極ji驅qu動dong器qi製zhi造zao商shang都dou很hen青qing睞lai這zhe種zhong通tong過guo采cai用yong電dian荷he共gong享xiang法fa來lai減jian少shao顯xian示shi器qi功gong耗hao的de技ji術shu。此ci外wai，這zhe種zhong新xin方fang法fa還hai能neng節jie省sheng資zi金jin並bing縮suo減jian尺chi寸cun，因yin為wei源yuan極ji驅qu動dong器qi可ke控kong製zhi更geng多duo的de通tong道dao
，從cong而er能neng減jian少shao每mei個ge顯xian示shi器qi所suo需xu的de源yuan極ji驅qu動dong器qi數shu量liang。

為實現顯示器電源管理功能（需要+/-AVDD驅動）而進行設計時，您可通過使用TPS65131-Q1（一種符合汽車應用要求的高效分裂軌轉換器）來進一步簡化您的設計。這種靈活的器件包括用於完全可調式排序的獨立EN引腳以及用於設定輸出電壓值的電阻分壓器，能為源極驅動器提供+AVDD和-AVDD電源軌。

對於源極驅動器未集成VGH和VGL電源軌的設計，安裝啟用支持那些電源軌的充電泵和反相充電泵將對TPS65131-Q1提供的電源軌起到補充作用。欲了解如何安裝啟用這些電源軌以及您如何能讓它們適用於您的下一個設計，請參閱這個TI Designs 參考設計（PMP9780）。

您會在哪種汽車顯示器中使用分裂軌轉換器
？

（來源：德州儀器）
