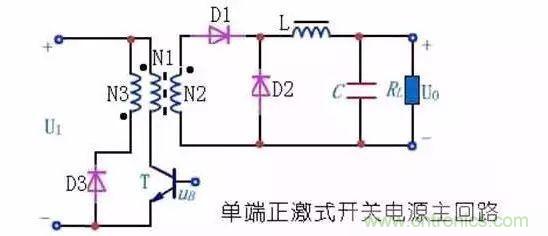

該電路的最大問題是：開關管 T 交替工作於通 / 斷兩種狀態，當開關管關斷時
，脈衝變壓器處於“空載”狀態，其中儲存的磁能將被積累到下一個周期
，直至電感器飽和，使開關器件燒毀。圖中的 D3 與 N3 構成的磁通複位電路
，提供了泄放多餘磁能的渠道。



2. 單端反激式



反激式電路與正激式電路相反，脈衝變壓器的原 / 付邊相位關係，確保當開關管導通
，驅動脈衝變壓器原邊時，變壓器付邊不對負載供電，即原 / fubianjiaocuotongduan。maichongbianyaqicinengbeijileidewentirongyijiejue，danshi
，youyubianyaqicunzailougan
，jiangzaiyuanbianxingchengdianyajianfeng，kenengjichuankaiguanqijian，xuyaoshezhidianyaqianweidianluyuyibaohu D3、N3 構成的回路。從電路原理圖上看
，反激式與正激式很相象，表麵上隻是變壓器同名端的區別
，但電路的工作方式不同

，D3、N3 的作用也不同。

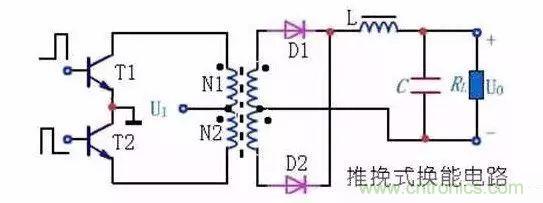

3. 推挽（變壓器中心抽頭）式



這種電路結構的特點是：對dui稱cheng性xing結jie構gou，脈mai衝chong變bian壓ya器qi原yuan邊bian是shi兩liang個ge對dui稱cheng線xian圈quan，兩liang隻zhi開kai關guan管guan接jie成cheng對dui稱cheng關guan係xi，輪lun流liu通tong斷duan
，工gong作zuo過guo程cheng類lei似si於yu線xian性xing放fang大da電dian路lu中zhong的de乙yi類lei推tui挽wan功gong率lv放fang大da器qi。





主要優點：高頻變壓器磁芯利用率高（與單端電路相比）、電源電壓利用率高（與後麵要敘述的半橋電路相比）、輸出功率大、兩管基極均為低電平，驅動電路簡單。



主要缺點：變壓器繞組利用率低、對開關管的耐壓要求比較高（至少是電源電壓的兩倍）。

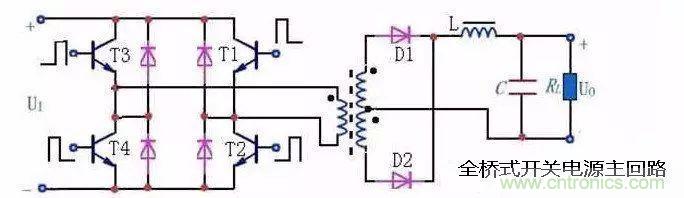

4. 全橋式



這種電路結構的特點是：由四隻相同的開關管接成電橋結構驅動脈衝變壓器原邊。





圖中 T1
、T4 為一對，由同一組信號驅動
，同時導通 / 關端；T2
、T3 為另一對，由另一組信號驅動，同時導通 / 關端。兩對開關管輪流通 / 斷，在變壓器原邊線圈中形成正 / 負交變的脈衝電流。



主要優點：與推挽結構相比
，原邊繞組減少了一半
，開關管耐壓降低一半。



主要缺點：使用的開關管數量多，且要求參數一致性好，驅動電路複雜
，實現同步比較困難。這種電路結構通常使用在 1KW 以上超大功率開關電源電路中。

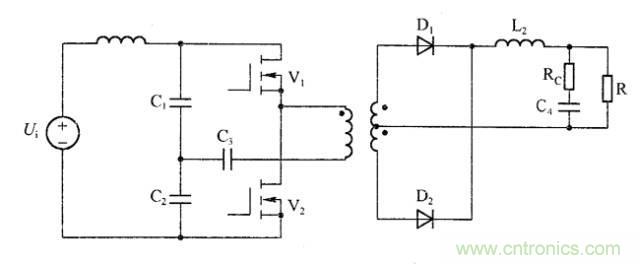

5. 半橋式



電路的結構類似於全橋式，隻是把其中的兩隻開關管（T3、T4）換成了兩隻等值大電容 C1、C2。





主要優點：

具有一定的抗不平衡能力，對電路對稱性要求不很嚴格；

適應的功率範圍較大，從幾十瓦到千瓦都可以；

開關管耐壓要求較低；

電路成本比全橋電路低等。
