電壓互感器通常與電能表、電壓表
、多功能電力儀表及保護繼電器等連接、如果電壓互感器接線錯誤

，會造成計量不準確、繼電保護裝置不能反映網絡中的故障而誤動或拒動。另外

，電壓互感器選用不當
，同樣會造成上述情況，甚至危害人員生命安全。



1、電壓互感器各端子的標誌

單相電壓互感器一次側端子為U、X，二次側為u、x；三相電壓互感器一次側端子為U、V
、W
，二次側為u、ⅴ、w、0。電壓互感器具有首端標誌u的端子應和儀表的相線端連接，末端x接地並與儀表中性線端連接。



2

、電壓互感器的接線

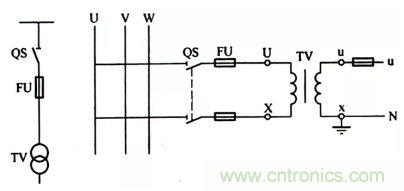

①一個單相電壓互感器的接線

一個單相電壓互感器的接線如圖1所示。供儀表、繼電器接於一個線電壓。



圖1：一個單相電壓互感器的接線

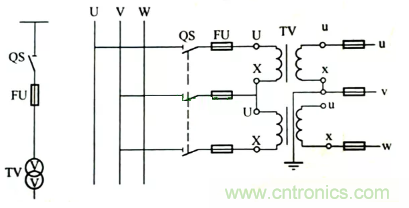

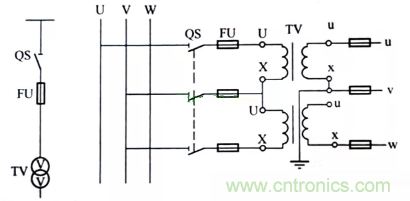

②兩個單相電壓互感器V/V接線

兩個單相電壓互感器V/V接線如圖2所示。供儀表、繼電器接於三相三線製電路的各個線電壓。它廣泛地應用在變電所、配電所6-10kV高壓配電裝置中。



圖2：兩個單相電壓互感器V/V接線



③三個單相電壓互感器Y0/Y0接線

三個單相電壓互感器Y0/Y0形如圖3所示。供電給要求線電壓的儀表、繼電器
，並供給接相電壓的絕緣監視電壓表。



圖3：三個單相電壓互感器Y0/Y0接線

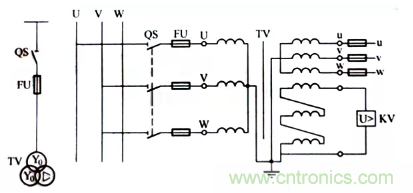

④三個單相三繞組電壓互感器或一個三相五心柱三繞組電壓互感器Y0/Y0/△(開口三角)接線

接線如圖4所示。接成Y0的二次繞組，供給需要線電壓的儀表、繼電器，以及絕緣監視電壓表；輔助二次繞組接成開口三

角形，構成零序電壓過濾器
，供給監視線路絕緣的電壓繼電器。



圖4：三個單相繞組電壓互感器或一個三相五心柱三繞組電壓互感器Y0/Y0/△接線



3、電壓互感器正確接地



①電壓互感器二次回路的接地和電流互感器二次回路的接地一樣，隻能在電壓互感器二次回路上一點接地，不能兩點(或多點)接地

，以免形成短路。



(2)電壓互感器，幾種常見接地點的作用。電壓互感器的接地方式通常有三種:第一種是一次側中性點接地
；第二種是二次側線圈接地


；第三種是互感器鐵心接地。三種接地的作用不盡相同。



①一次側中性點接地

由三隻單相電壓互感器組成星形接線時
，其一次側中性點必須接地

，如圖5所示。因為電壓互感器在係統中不僅有電壓測量作用
，而且還起繼電保護的作用。



圖5：三隻單相電壓互感器組成星形接線



當dang係xi統tong中zhong發fa生sheng單dan相xiang接jie地di故gu障zhang時shi，係xi統tong中zhong會hui出chu現xian零ling序xu電dian流liu。如ru果guo一yi次ci側ce中zhong性xing點dian沒mei有you接jie地di
，那na麼me一yi次ci側ce就jiu沒mei有you零ling序xu電dian流liu通tong路lu
，二er次ci側ce開kai口kou三san角jiao形xing線xian圈quan兩liang端duan也ye就jiu不bu會hui感gan應ying出chu零ling序xu電dian壓ya

，繼ji電dian器qiKV就不會動作，發不出接地信號；對於三相五柱式電壓互感器，其一次側中性點同樣要接地；由兩隻單相電壓互感器組成的V-V形接線時
，其一次側是不允許接地的，因為這相當於係統的一相直接接地。而應在二次中性點接地
，如圖1所示。



②二次側接地

電壓互感器二次側要有一個接地點，這主要是出於安全上的考慮。當一、二(er)次(ci)側(ce)繞(rao)組(zu)間(jian)的(de)絕(jue)緣(yuan)被(bei)高(gao)壓(ya)擊(ji)穿(chuan)時(shi)，一(yi)次(ci)側(ce)的(de)高(gao)壓(ya)會(hui)竄(cuan)到(dao)二(er)次(ci)側(ce)，有(you)了(le)二(er)次(ci)側(ce)的(de)接(jie)地(di)，能(neng)確(que)保(bao)人(ren)員(yuan)和(he)設(she)備(bei)的(de)安(an)全(quan)。另(ling)外(wai)
，通(tong)過(guo)接(jie)地(di)
，可(ke)以(yi)給(gei)絕(jue)緣(yuan)監(jian)視(shi)裝(zhuang)置(zhi)提(ti)供(gong)相(xiang)電(dian)壓(ya)。

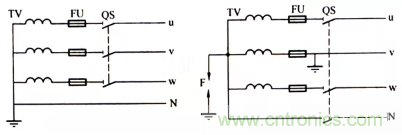

二次側的接地方式通常有中性點接地和v相接地兩種
，如圖6所示。根據繼電保護等具體要求加以選用。



圖6：電壓互感器二次側的接地方式    說明：圖6(a)中性點接地；圖6(b)v相接地



采用v相接地時，中性點不能再直接接地。為了避免一、二次繞組間絕緣擊穿後，一次側高壓竄入二次側
，故在二次側中性點通過一個保護間隙接地。當高壓竄到二次側時，間隙擊穿接地
，v相繞組被短接，該相熔斷器會熔斷，起到保護作用。

二次側接地點按規程規定，均應選在主控室保護屏經端子排接地
，而在配電裝置處隻設置試驗檢修時的安全接地點。



③鐵心接地

在電壓互感器外殼上有一個接地樁頭，這是鐵心和外殼的接地點
，起安全保護作用。
