原因很簡單
，產品都在變小。現在智能手機
、平板電腦
、血糖檢測器等無數電子設備對尺寸的要求越來越嚴格
，內部越來越緊密，於是留給連接器的空間就不多了。



這種趨勢也出現在國防和航空航天領域，比如在衛星、製導導彈和航空電子係統中
，其中的緊湊性要求隻有“微縮型”的連接器才能滿足。





對(dui)更(geng)小(xiao)型(xing)的(de)連(lian)接(jie)器(qi)的(de)需(xu)求(qiu)在(zai)不(bu)斷(duan)上(shang)升(sheng)，設(she)計(ji)工(gong)程(cheng)師(shi)也(ye)就(jiu)麵(mian)臨(lin)著(zhe)一(yi)係(xi)列(lie)新(xin)的(de)挑(tiao)戰(zhan)。他(ta)們(men)再(zai)也(ye)不(bu)能(neng)將(jiang)連(lian)接(jie)器(qi)的(de)設(she)計(ji)放(fang)到(dao)項(xiang)目(mu)的(de)最(zui)後(hou)階(jie)段(duan)來(lai)完(wan)成(cheng)。微(wei)型(xing)連(lian)接(jie)器(qi)需(xu)要(yao)深(shen)謀(mou)遠(yuan)慮(lv)。它(ta)要(yao)求(qiu)設(she)計(ji)者(zhe)預(yu)先(xian)考(kao)慮(lv)封(feng)裝(zhuang)、耐久性、電流負載能力和可更換性等各種各樣的因素。

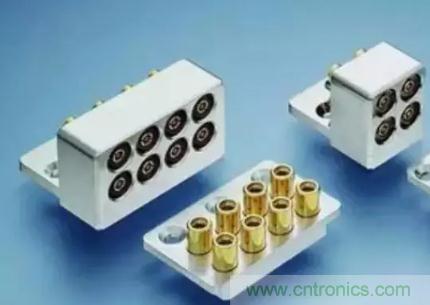

設計者應當考慮更換的便易性，尤其是封閉式的外殼中。Molex VITA 67就是一種易於更換的微型連接器。



下(xia)麵(mian)是(shi)來(lai)自(zi)於(yu)微(wei)連(lian)接(jie)器(qi)供(gong)應(ying)商(shang)的(de)一(yi)些(xie)設(she)計(ji)建(jian)議(yi)。這(zhe)些(xie)建(jian)議(yi)不(bu)僅(jin)來(lai)自(zi)於(yu)連(lian)接(jie)器(qi)設(she)計(ji)的(de)專(zhuan)家(jia)，而(er)且(qie)也(ye)是(shi)設(she)計(ji)師(shi)慘(can)痛(tong)的(de)經(jing)驗(yan)總(zong)結(jie)，所(suo)以(yi)值(zhi)得(de)設(she)計(ji)師(shi)的(de)參(can)考(kao)。



1 在設計早期考慮連接器



“工程師往往都太專注於設計整體係統
，而把連接器放到設計的最後階段再考慮。”TE Connectivity產品開發工程部主管Mitch Storry說，“他們認為連接器很簡單，所以他們可以把相關的設計放到最後階段。然後他們被自己的設計卡住了。”



Storry已yi經jing看kan到dao太tai多duo設she計ji師shi在zai設she計ji的de最zui後hou階jie段duan才cai匆cong匆cong設she計ji連lian接jie器qi的de故gu事shi了le。他ta告gao訴su我wo們men，在zai很hen多duo情qing況kuang下xia
，設she計ji師shi最zui後hou不bu得de不bu選xuan擇ze非fei標biao準zhun的de連lian接jie器qi完wan成cheng設she計ji，這zhe不bu僅jin拉la高gao了le成cheng本ben，還hai延yan遲chi了le交jiao貨huo時shi間jian。



為了避免這樣的問題出現
，相關專家建議在設計的早期就應該考慮你將使用的連接器，然後為它們預留設計空間，設計也圍繞其展開。



“沒人原因聽你說‘首先，決定你需要的連接器’，”TE Connectivity產品開發工程師Stephen T. Morley說，“但如果他們真的這樣做，實際上能節省他們很多時間，也少了很多麻煩。”

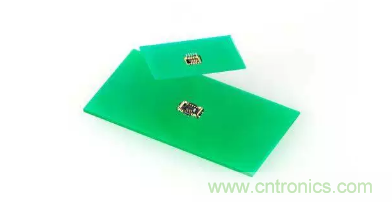

Molex的SlimStack Armor微型連接器的規格是0.35*0.6*2.0（毫米）。



2 了解清楚空間的限製



盡管微型的板到板連接器的厚度通常小於1毫米，但它們也通常應用在包裝緊密的應用中。為了解決潛在的包裝上的問題，設計者需要考慮PCB板上的線路走線、以及連接到連接器上的附加線材。“因為間距變小，你必須讓走線和線材更窄。”Molex地區產品經理Mike Higashikawa說。



另外
，請記住一些連接器（如：柔性電纜連接器）提ti供gong了le向xiang前qian和he向xiang後hou翻fan轉zhuan的de選xuan項xiang。當dang進jin行xing係xi統tong設she計ji時shi
，你ni需xu要yao考kao慮lv這zhe些xie翻fan轉zhuan方fang法fa。比bi如ru說shuo向xiang後hou翻fan轉zhuan的de連lian接jie器qi如ru果guo正zheng背bei麵mian有you另ling一yi個ge組zu件jian，那na麼me就jiu可ke能neng很hen不bu容rong易yi訪fang問wen。



最後，設計師還需要注意表麵貼裝設備有時無法處理更小的組件。找某些情況下
，他們需要新的真空噴嘴來解決這些問題。



3搞清楚電流負載能力



隨著連接器尺寸的下降，連接器的電流負載能力也隨之下降。一般而言，微型連接器能處理200mA到500mA之zhi間jian的de電dian流liu，差cha不bu多duo是shi更geng大da一yi點dian的de板ban對dui板ban連lian接jie器qi額e定ding電dian流liu的de一yi半ban。為wei了le補bu償chang較jiao低di的de載zai流liu能neng力li所suo帶dai來lai的de問wen題ti，設she計ji者zhe可ke能neng需xu要yao增zeng加jia端duan子zi的de數shu量liang。



4 考慮小/微型連接的穩定性



“我需要建議這一點，不僅是在設計階段
，而且在組裝過程中，都要保證他們不受損害。”TE Connectivity的Morley說。



Morley是RF應用中的一位微連接器設計專家，回憶說在他設計的軍事、空間應用中
，有一半的連接器都在測試階段被毀壞了。



如果不首先將這個問題放在心上
，可能會推高成本，他說。損壞的連接器需要重新配置
、整修和標記。甚至還可能需要更為昂貴的，現場可更換的連接器取代，而且這樣的變化可能會讓設計時間再延長一到兩周。



Morley說：“應當注意的是永遠要優先考慮已有連接器，如果這些連接器不兼容你的設計，再考慮自己設計

，這樣能為你節省大量的時間。”



Molex的SlimStack Armor板對板連接器和FPC連接器應用在血糖檢測器中。



5考慮易更換性



如果產品的外表是封閉的，那麼你需要能從外麵更換的連接器。否則，你就需要做一些焊接的工作了。



Morley說：“你做得越多，你對焊接等技能就越熟練，但是對整個係統造成損傷的風險也就越高。”



6 了解連接器的功能要求



供應商需要客戶充分表達自己的需求，不然他們可能會誤解客戶的需求。這在需要製造自定義的連接器的時候顯得尤其重要。



“準確地闡明連接器的需求是至關重要的，”Storry說，“如果表述不清或有遺漏，我們就可能忽略設計的關鍵需求。”



7考慮機械應力



溫度、衝擊和振動都會在接口和電路間產生應力。專家建議你應該選擇能避免這些力影響的連接器。



“我在一些PCB板上看到了裂成碎片的焊點，”Morley說，“當連接器牢固地連接到板子或者外結構上時，它必須要能承受衝擊和振動帶來的力
，否則就可能出現裂縫。”



Morley建議工程師使用互連係統來盡可能減少安裝結構和連接點之間的積聚應力。“有許多供應商都提供這樣的係統。”他說，“設計師應當密切注意這一點。”



來源：中國連接器論壇
