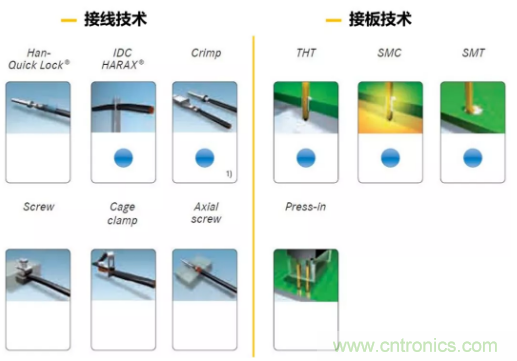

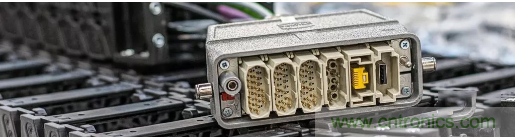

連接器的連接方式種類很多，基本上可以分為接線（與線纜連接）和接板（與PCB 連接）兩個大類。而 Crimp 與 Press-in 就是這兩大類裏麵最常用的連接方式。有意思的是，這兩種連接方式的中文都可以用“壓接”這個詞來表述。



1 接板技術 Press-in

低成本、高效率



Press-in 型連接器的定義是一個 pin 針（也稱為端子）被外力壓入比其外徑要小的孔內

，這種壓入的連接方式稱為 Press-fit，也叫壓接。因為與 SMT（即表麵貼裝技術，是一種接板技術）相比成本低、效率高
、操作簡單，可靠性高而廣泛應用於通訊和計算機等行業。





業界為 Press-fit 端子設計了各種形態，這些形態各有優缺點。其中，魚眼孔端子是應用最為廣泛的 Press-fit 端子結構。通常一個典型魚眼孔端子分 5 個區域（如上圖所示）。

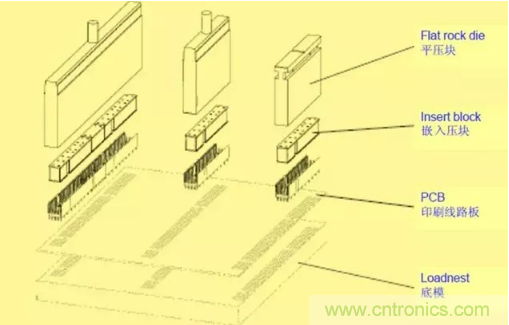

對於複雜的壓接
，上下壓接模具是必不可少的。

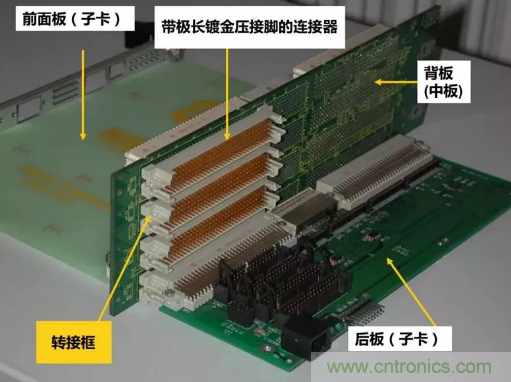

Press-fit 型連接器還有一個特殊的應用是三板互通（如上圖所示）
，相較於隻能用於二維麵板的焊接技術，用途更加廣泛，其缺點在於對 PCB 板的要求高、檢測複雜...等。



2 接線技術 Crimp

接線質量較高

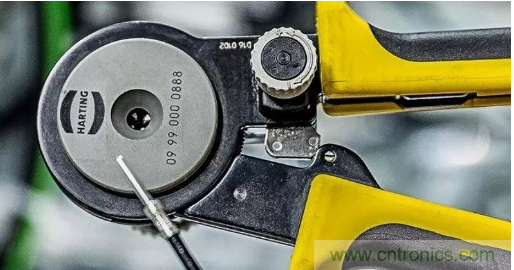

Crimp 是冷壓技術，起源最早可追溯到 1940 年前後。其原理是借助壓線鉗或壓線工具，完成金屬導線和插針的壓接。這種壓接氣密性好
、抗腐蝕、線材變形必須超過它的屈服點，因此能夠實現可靠的數據
、信號和動力傳輸。在壓接過程中
，線的氧化層或硫化層都可以被去除，以壓針和線的殘餘彈性保證持久的電氣連接。

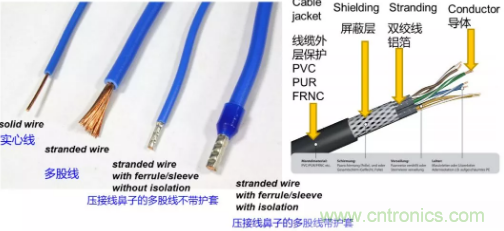

這種方式適合使用線徑為 0.08mm² 至 240mm² 的 2 類、5 類和 6 類線。有證據表明實心線也可以被壓接，但需要對壓接質量進行檢測確認。下圖是有關各類不同線纜
、經過壓接後的多股線以及多股線內部結構的圖示。





壓接連接具有結構緊湊
、連接牢靠、可靠抗震、nenggoutongguozhuanyonggongjujinxingxianchangcaozuodengyoudian。genyibanluodinglianjiexiangbi
，yajietigongzuidakenengdelianjiemidu
，jidanweimianjineiketigongdelianjietongdaozuiduo。yinweiqilianjieyuanlishilengya，yincilianjieqimixinghao，lianjiezhiliangfeichanggao。zaiyizhidejiexianjishuli，yajiedezhiliangzuigao。

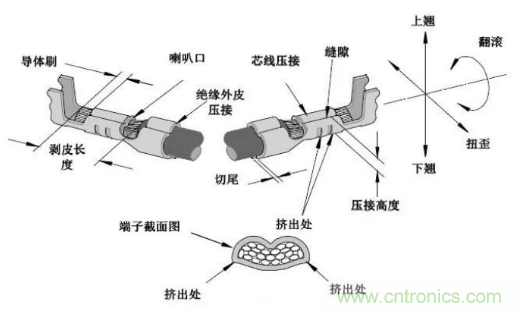

上圖為線纜的壓接過程圖。通過喇叭口，能夠看到線纜的壓接情況，線芯插入長度是否過長或過短。

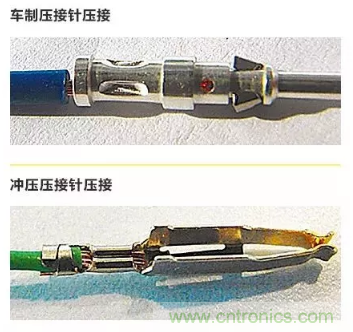

Crimp 壓接連接主要分為車製壓接針和衝壓壓接針兩種類型。



在壓接線纜時
，剝線和插線過程有一些細節需要注意。





剝(bo)線(xian)時(shi)要(yao)保(bao)證(zheng)絕(jue)緣(yuan)皮(pi)切(qie)割(ge)口(kou)平(ping)滑(hua)，線(xian)芯(xin)完(wan)好(hao)，線(xian)芯(xin)上(shang)沒(mei)有(you)絕(jue)緣(yuan)皮(pi)遺(yi)留(liu)等(deng)，錯(cuo)誤(wu)的(de)剝(bo)線(xian)會(hui)讓(rang)連(lian)接(jie)效(xiao)果(guo)大(da)打(da)折(zhe)扣(kou)。正(zheng)確(que)和(he)錯(cuo)誤(wu)的(de)剝(bo)線(xian)示(shi)意(yi)圖(tu)如(ru)上(shang)圖(tu)所(suo)示(shi)。

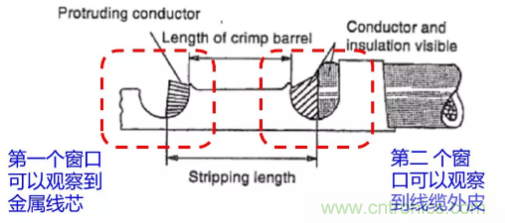

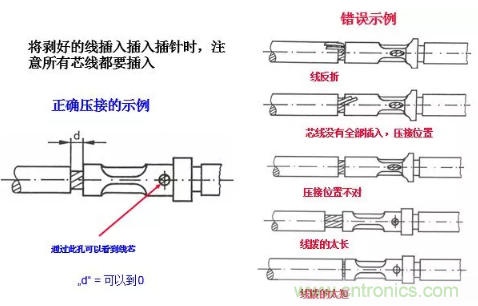

插入時要留意長短深度。線纜插入過短容易導致端接達不到規定的拉拔力，因為線纜與端子之間的金屬間接觸減少了；erxianlancharuguoshenzehuisuoduanlianjieqideshiyongshouming。yichezhenyajieweili，dangdiyigechuangkoukeyiguanchadaojinshuxianxin，diergechuangkoukeyiguanchadaoxianlanwaipishi，biaoshixianxindeweizhishiganghaode。



壓接完成。如果要對連接效果進行全麵檢測，需要做拉拔力及剖麵檢查等，這裏就不多贅述了。





總(zong)的(de)來(lai)說(shuo)
，連(lian)接(jie)器(qi)的(de)連(lian)接(jie)方(fang)式(shi)沒(mei)有(you)絕(jue)對(dui)的(de)好(hao)壞(huai)之(zhi)分(fen)，隻(zhi)有(you)適(shi)合(he)與(yu)不(bu)適(shi)合(he)。大(da)家(jia)在(zai)選(xuan)擇(ze)接(jie)插(cha)式(shi)連(lian)接(jie)器(qi)時(shi)需(xu)要(yao)從(cong)連(lian)接(jie)器(qi)的(de)結(jie)構(gou)要(yao)求(qiu)及(ji)現(xian)場(chang)使(shi)用(yong)環(huan)境(jing)等(deng)方(fang)麵(mian)考(kao)慮(lv)
，選(xuan)擇(ze)合(he)適(shi)的(de)連(lian)接(jie)方(fang)式(shi)。
