詳解AD849x熱電偶放大器的特性及應用

發布時間：2019-06-10 責任編輯：lina

【導讀】AD8494/AD8495/AD8496/AD8497 均為易於使用的J型和K型熱電偶放大器。這些放大器將熱電偶結點產生的小電壓轉換為模數轉換器(ADC)或微控製器易於讀取的信號。從熱電偶到放大器輸出端的增益約為5 mV/°C。

AD8494/AD8495/AD8496/AD8497 均為易於使用的J型和K型熱電偶放大器。這些放大器將熱電偶結點產生的小電壓轉換為模數轉換器(ADC)或微控製器易於讀取的信號。從熱電偶到放大器輸出端的增益約為5 mV/°C。

AD849x利用片上溫度傳感器執行冷結補償。熱電偶可在寬環境溫度範圍內進行精確測量。

AD849xneizhiyigegaojingduyibiaofangdaqi。gaifangdaqijuyougaogongmoyizhixingneng，nenggouyizhichangyinxianredianoukenenghuishiqudegongmozaosheng。ruxuewaibaohu，gaifangdaqidegaozukangshuruduanyunxuqingsongtianjiaewaidelvbocuoshi。

AD849x支持寬電源電壓範圍。在5V單電源下，AD849x可以覆蓋近1000度的熱電偶溫度範圍。在3V電源下，它可以直接與低電源電壓ADC接口。它也可以采用高達±18V的電源供電，支持要求寬共模輸入範圍的工業係統。

無論采用何種電源軌，AD849x都能輕鬆測量負溫度。可以利用基準引腳上的電壓調整0°C輸出，這就為調整AD849x輸出範圍以適應ADC提供了靈活性。

穩定的輸入設計可以處理各種實際連接狀況。AD849x可以承受遠高於電源軌的輸入電壓。例如，采用±5 V電源供電時，輸入端的電壓即使達到±35 V也保證不會損壞該器件。最小及最大輸入偏置電流特性有利於熱電偶開路故障檢測。

AD849x采用8引腳MSOP封裝，完全符合RoHS標準。

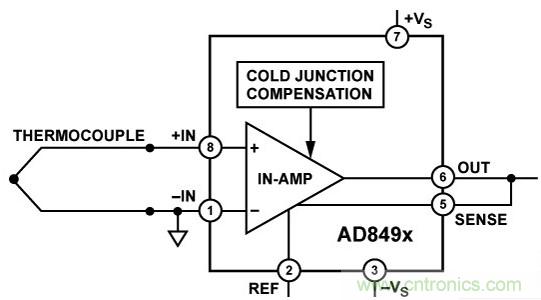

功能框圖

特性

●集成冷結補償

●5-m V/°C 輸出，單電源工作，電源電壓可低至2.7V，並提供軌到軌輸出

●高阻抗差分輸入

●基準引腳提供失調調整功能

●寬電源電壓範圍：2.7V至±18 V

●高增益精度：0.1%

●低功耗：180?A靜態電源電流

●高共模抑製：0.1°C/V

應用

--J 或K型熱電偶

--烤箱溫度測量

--廢氣溫度檢測
