shenmeshifudianya？shuodaodianya，yiqiedoushixiangduide。butongdediandaotizhijianyoubutongdedianwei。zheyiweizheyigedianyakeyigaoyulingyigedianya。zhezhongqingkuangxiayibanbuhuishiyong“負電壓”的描述。我們所說的負電壓是指一個電壓低於係統的地電位。圖1是一個3.3V電源電壓和0V係統地電位的示例。在這個係統中，需要測量和記錄傳感器的信號。這些信號可能在+2.5V和–2.5V之間。



為了檢測這些信號，我們采用+3.3V的正電源電壓和–3.3V的負電源電壓的運算放大器。且係統中已經提供+3.3V正電壓。對於所需的–3.3V負電壓
，可以利用係統的–5V來產生。該電壓軌可能來自基於變壓器的電源


，通常該電壓是沒有經過精確調節的。為了精準生成–3.3V，我們需要使用線性穩壓器。



市場上有眾多適用於正電壓的線性穩壓器可供選擇。在需要轉換負電壓的應用中

，是否可以使用這種正線性穩壓器
？



圖1顯示了用於這種應用中的正線性穩壓器。圖中的可調電阻代表線性穩壓器的調整元件。對於這種線性穩壓器IC來說，VIN
、VOUT和GND連lian接jie器qi之zhi間jian的de電dian壓ya關guan係xi是shi完wan全quan相xiang同tong的de，就jiu像xiang在zai正zheng電dian壓ya應ying用yong中zhong一yi樣yang。然ran而er

，在zai這zhe種zhong環huan境jing中zhong使shi用yong正zheng線xian性xing穩wen壓ya器qi有you幾ji個ge缺que點dian。該gai電dian路lu將jiang使shi用yong電dian阻zu分fen壓ya器qi來lai調tiao節jie基ji於yu–5V電壓軌的輸出電壓，而不是基於0V電壓軌、係統地。這會導致–5V電壓軌上的幹擾和噪聲直接耦合到產生的–3.3V軌上。此外，穩壓精度也相當差。當–5V電源電壓精度隻有±10%時，這個不精確度也會耦合到–3.3V產生的輸出電壓上。



在這種情況下使用正線性穩壓器的第二個缺點是線性穩壓器設備的I/O引腳（例如使能引腳）將以–5V為參考。如果需要監控不同電壓的上電序列，則可能需要電平轉換。

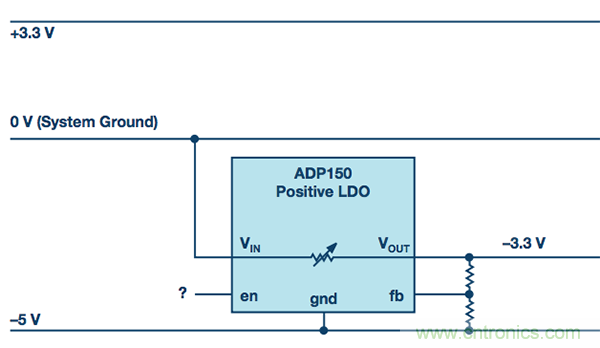

圖1. 產生負電壓的正線性穩壓器。


圖2所示的是相同係統，但是使用了專為降壓負電壓設計的線性穩壓器。這些IC被稱為負線性穩壓器。ADI公司的新型ADP7183負線性穩壓器專為最低噪聲、最高電源抑製比(PSRR)而設計。這使得該器件非常適合對電源噪聲敏感節點的濾波應用。

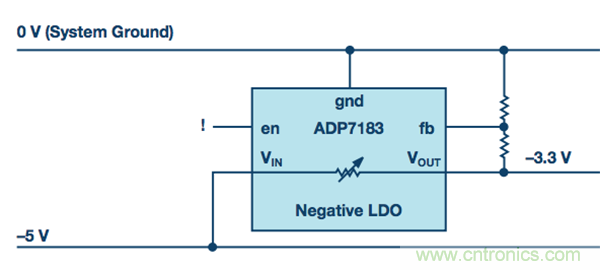

圖2. 產生負電壓的負線性穩壓器。

如果使用如圖2所示的負線性穩壓器，則產生的–3.3V是相對於0V地電壓進行穩壓。這將產生非常低的噪聲和精確的輸出電壓。此外，I/O引腳以0V的係統地為參考，可以省去電平轉換。



這樣一來
，特殊的負線性穩壓器在轉換負電壓或濾波負電壓時就顯得尤為重要。市場上的負線性穩壓器通常供應有限。ADP7183(300 mA)和ADP7185 (500 mA)等新產品為設計人員提供了更多可用的產品係列。
