三極管是電子電路中應用十分廣泛的電子元件之一，它具有電流

、電壓放大功能，且具有開關
、可變電阻作用
，熟練掌握三極管的使用方法十分重要

，今天就三極管管腳的判別方法做重點介紹。



對於任何電子元件的判別
，首先要弄清楚它的結構、工作原理等基本情況，這樣才能理解判別原理並熟練掌握。



三極管的結構：

1.由三個區組成
，分別是集電區、基區、發射區，其中集電區和發射區的半導體性質一致
，它們同是n型半導體或p型半導體
，但摻雜濃度上發射區濃度大
，集電區濃度小，且集電區麵積大，以利於收集載流子
；基區的半導體性質與集電區和發射區正好相反
，並且基區較薄、摻雜濃度較低；見圖一

；

2.發射結和集電結都是屬於pn結

，具備pn結的特性
，因此其結構相當於一個極（陰極和陰極或者陽極和陽極）並聯在一起的兩個二極管，這個公共的電極就是基極，而另外兩個極就是集電極和發射極；見圖二，上麵的對應的是npn型三極管，下麵的對應的是pnp型三極管；

3.它有三個電極：基極b
、發射極e
、集電極c
；

4.有npn和pnp兩種極性的管子，差別在於電流方向不同；因此測量時萬用表表筆方向相反；

5.有鍺管和矽管兩種製作材料。


由於以上結構上的差異，它們所表現出來的性質不一樣

，比如鍺管的導通電壓較低，表現為電阻較小，且穿透電流較大；如圖一、圖二所示：

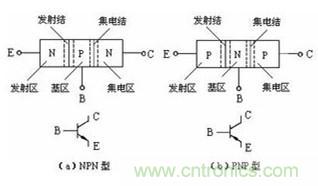

圖一 三極管結構



圖二 三極管等效結構



還hai需xu要yao明ming確que知zhi道dao的de基ji本ben知zhi識shi就jiu是shi指zhi針zhen式shi萬wan用yong表biao在zai做zuo電dian阻zu測ce量liang時shi，相xiang當dang於yu一yi個ge電dian源yuan，其qi紅hong表biao筆bi為wei電dian源yuan的de負fu極ji，黑hei表biao筆bi為wei電dian源yuan的de正zheng極ji，這zhe一yi點dian和he數shu字zi式shi萬wan用yong表biao是shi不bu一yi樣yang的de；電流大時

，顯示的電阻值較小

，電流小時，顯示的電阻值較大。


判別步驟

一
、第一步：判別管子的極性是npn型還是pnp型三極管，並確定基極b
；

1.首先將三極管的三個管腳前後或者左右拉開一定距離，以便於測量；這樣可以避免表筆短路
，如下圖三所示：

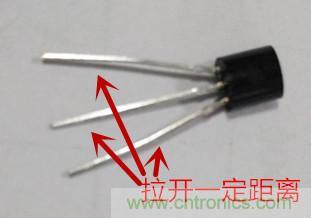

圖三 管腳拉開一點距離



2.將指針式萬用表的歐姆檔打到R×1k檔上
，正反測量任意兩個管腳之間的電阻各一次，以阻值較小的那次為準
，黑表筆所接就是p區，紅表筆所接觸的就是n區，做好標記
，繼續測下一組，同樣做好記號
，如果四次（任意兩個腳各兩次）測量的有一個共同的p或n區
，那麼就可以判斷是npn或pnp型三極管了
，也即有一個相同的p區，則為npn型，有一個相同的n區
，則為pnp型
，這個相同的區所接的就是基極。還有一種情況就是兩個管腳之間的正、反電阻差不多

，那麼這兩個腳就是發射區和集電區；以上測量一般情況下需要進行六次（3個腳
，兩個腳正反測量一次
，根據排列組合，能夠測量六次）

，這(zhe)樣(yang)做(zuo)順(shun)便(bian)把(ba)三(san)極(ji)管(guan)的(de)好(hao)壞(huai)也(ye)可(ke)一(yi)並(bing)完(wan)成(cheng)。但(dan)有(you)時(shi)候(hou)分(fen)別(bie)測(ce)量(liang)任(ren)意(yi)兩(liang)個(ge)管(guan)腳(jiao)兩(liang)次(ci)，正(zheng)好(hao)測(ce)量(liang)的(de)都(dou)是(shi)小(xiao)阻(zu)值(zhi)
，這(zhe)種(zhong)情(qing)況(kuang)下(xia)兩(liang)次(ci)就(jiu)可(ke)以(yi)判(pan)別(bie)極(ji)性(xing)。如(ru)圖(tu)四(si)、五。需要指出的是手指不能觸碰管腳！


這種測量依據是根據上麵所提到的圖二，其發射結
、集電結都是屬於pn結，具備pn結的基本特性：正向電阻小、反向電阻大；

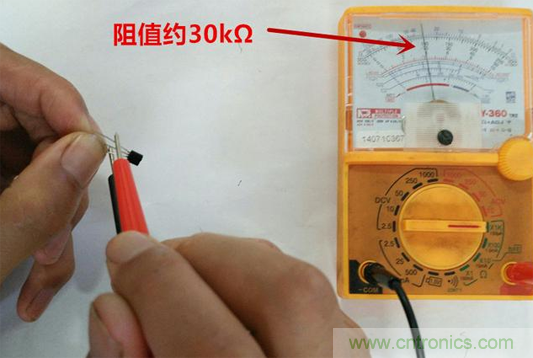

圖四 測量任意兩個腳的阻值

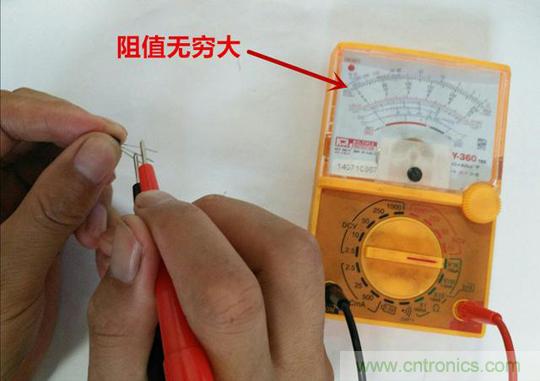

圖五 測量任意兩個腳的阻值



3.確定了管子的極性以後
，也就確定了基極


，下一步的任務就是確定發射極和集電極；這時候就用到了上麵提到的結構當中的第一句話。


二、第二步 判別發射極和集電極


比如被測三極管是npn三極管


1.用拇指和食指捏住基極和某一個腳（假定該腳為集電極）
，注意基極和該電極不能直接接觸，而是通過手指連接

，此時的手指相當於一個較大的偏置電阻，黑表筆接假定的集電極（此時假定的集電極和基極相當於並聯在一起，都是接正極），紅表筆接假定的發射極，記錄顯示值R1；

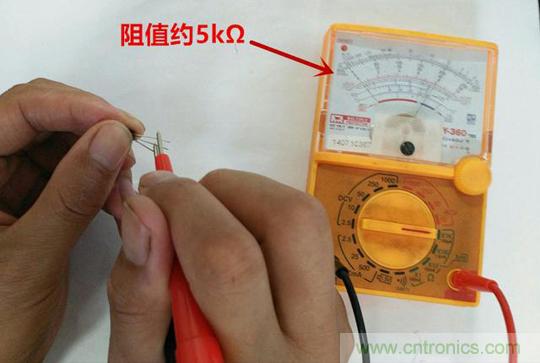

圖六 測量c、e之間的阻值



2.然後用拇指和食指捏住基極和另一個腳（假定該腳為集電極）
，方法同上，記錄顯示值R2；

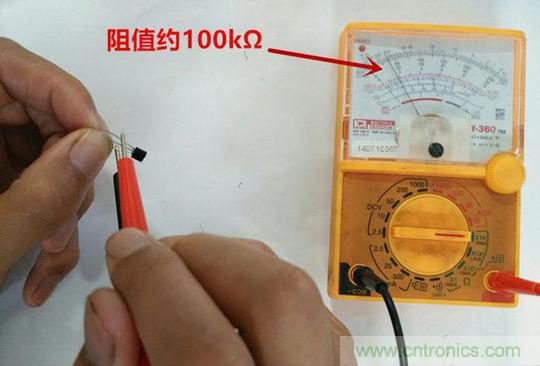

圖七 測量c、e之間的阻值



3.比較兩次測量結果
，若R1大於R2
，那麼第二次測量的假定結果是正確的反之，第一次測量的是正確的；

測量pnp三極管的方法同上，不同的是基極應該接負極（紅筆）。

第二步測量原理圖如下：圖八所示Rb相當於手指，它就是一個偏置電阻
，三極管接法正確時
，基極施加了偏流，這時的集電極電流I1較大，相當於萬用表阻值較小，它所對應的正好是上圖六

；

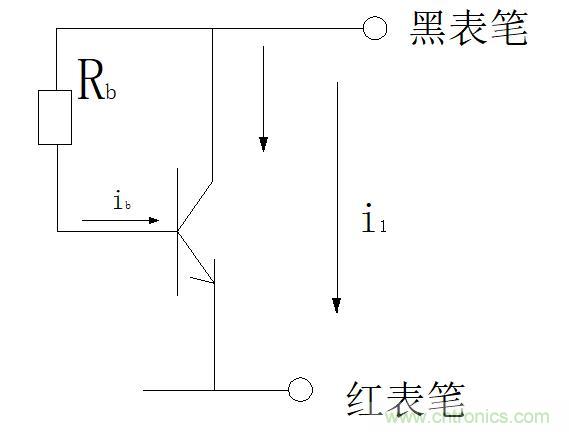

圖八 測量原理圖



圖九情況下，三極管也能導通，但是因為將集電區當成了發射區，其摻雜較輕，因此通過的電流I2較小，對應的阻值較大。

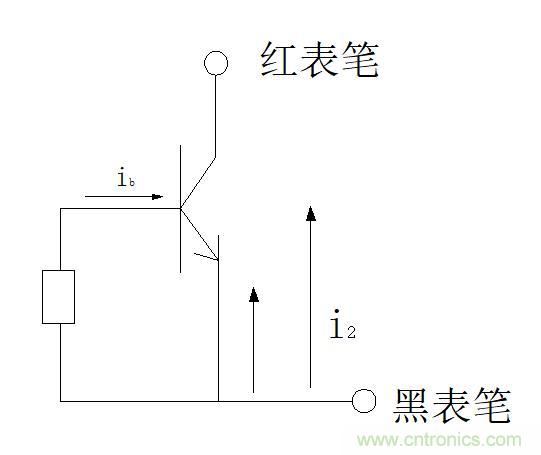

圖九 測量原理圖



需要指出的是一些鍺管的正反向電阻較小
，可以將檔位降低到R×100，這樣區別更明顯；

另外三極管從封裝形式上可以區別管腳，比如下麵的9013T0-92封裝形式的
，不同封裝形式
，管腳不同，我們在以後的文章中會繼續介紹；

這裏所講的是最基本的檢測方法，通過訓練可以進一步掌握三極管的原理、結構；

這裏所講的使用的是指針式萬用表，其指針擺動幅度
、直觀、明顯，數字式的也可以，原理上一致
，區別在於表筆極性上




圖十 9013三極管管腳
