英飛淩公司TRENCHSTOP™ IGBT6係列是為滿足電機驅動器的這些特定需求而設計的，該係列器件經過優化擁有最低的開關損耗，這對於開關頻率高達30 kHz的係統尤為重要。此外
，為了降低總損耗，IGBT6的反並聯二極管采用恢複特性軟且快的Rapid 1 二極管。



TRENCHSTOP™ IGBT6具有高達650 V的阻斷電壓和短路額定值，是實現堅固的電機驅動的關鍵因素。該器件可提供TO-220 FullPAK封裝和DPAK封裝。





650 V的阻斷電壓

適合8-30 kHz的開關頻率

具有更低的VCE(sat)和Vf

3 μsec短路能力





優異的熱性能

，尤其是在較高頻率時

低損耗可滿足高能效要求

增加設計裕度和增強可靠性

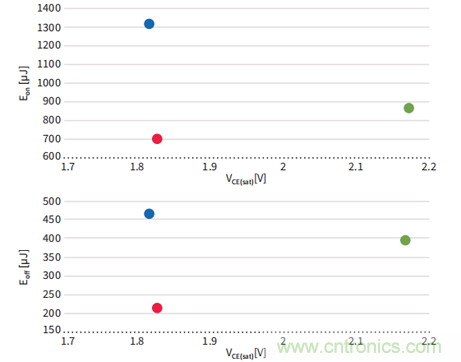

600/650V IGBT 飽和壓降(VCE(sat) )  vs開通損耗(Eon ) & 關斷損耗(Eoff）比較測試條件： TC = 150°C, IC = 15 A, Rg = 25, VGE = 15 V。

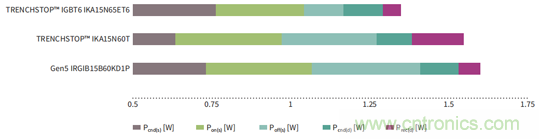

 TRENCHSTOP™ IGBT6 IKA15N65ET6 TRENCHSTOP™ IKA15N60T Gen5 IRGIB15B60KD1P









測試條件：550 W @ TA = 25°C, 10 kHz, same dv/dt





適用於需要更高效率的電機驅動係統

為要求最佳效率級級別的小驅動器進行優化

最低的開關損耗有利於更好的熱管理和更方便的設計

總損損耗減少20% 以上







典型應用：

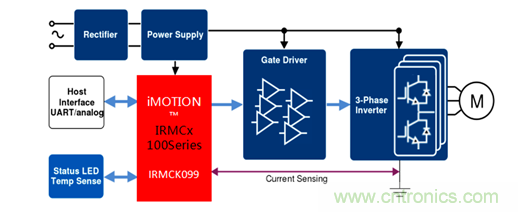

家電電器、泵 & 風扇、伺服驅動器、PMSM 驅動器等



英飛淩在不同電流級別提供全麵的產品組合
，TRENCHSTOP™ IGBT6改gai進jin散san熱re特te性xing還hai有you助zhu於yu提ti高gao可ke靠kao性xing及ji元yuan器qi件jian熱re應ying力li。工gong作zuo溫wen度du降jiang低di還hai可ke減jian小xiao散san熱re器qi件jian的de尺chi寸cun，這zhe有you助zhu於yu節jie省sheng係xi統tong成cheng本ben。另ling外wai，由you於yu散san熱re要yao求qiu有you所suo降jiang低di，設she計ji人ren員yuan也ye可ke以yi選xuan擇ze更geng高gao的de設she計ji裕yu度du，實shi現xian更geng高gao功gong率lv密mi度du。
