對電阻使用的經驗法則說不!
發布時間:2018-06-01 來源:Harry Holt 責任編輯:lina
【導讀】按照許多年前老師的教導,我們會在運算放大器的兩個輸入端放上相等的阻抗。本文探究為什麼會有這麼一條經驗法則,以及我們是否應當遵循這種做法。

如果您是在741運算放大器1橫行天下的時代長大的,那麼平衡運算放大器輸入端電阻的觀念必定已紮根在您的頭腦中。隨著時間的流逝,由於不同電路技術和不同IC工gong藝yi的de出chu現xian,這zhe樣yang做zuo可ke能neng不bu再zai是shi對dui的de。事shi實shi上shang,它ta可ke能neng引yin起qi更geng大da直zhi流liu誤wu差cha和he更geng多duo噪zao聲sheng,使shi電dian路lu更geng不bu穩wen定ding。我wo們men以yi前qian為wei什shen麼me要yao那na樣yang做zuo?什shen麼me變bian化hua導dao致zhi我wo們men現xian在zai這zhe樣yang做zuo可ke能neng是shi錯cuo誤wu的de?
在二十世紀六十年代和七十年代,第一代運算放大器采用普通雙極性工藝製造。為獲得合理的速度,差分對電流源電流一般在10 μA到20 μA範圍內。
而β值為40到70,故輸入偏置電流在1 μA左右。然而,晶體管匹配度不是那麼高,所以輸入偏置電流不相等,導致輸入偏置電流之間有10%到20%的偏差(稱為"輸入失調電流")。
在同相接地輸入端增加一個與輸入電阻R1和反饋電阻R2的並聯組合相等的電阻(圖1中的R3),可以讓阻抗相等。做一些計算可以證明,誤差降至Ioffset × R feedback 。由於I offset 為I bias 的10%到20%,所以這會有助於降低輸出失調誤差。

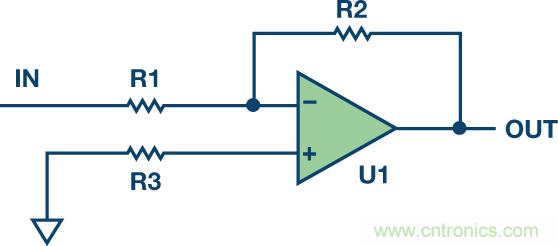

圖1. 經典反相放大器
直流誤差
為降低雙極性運算放大器的輸入偏置電流,許多運算放大器設計集成了輸入偏置電流消除功能。OP07就是一個例子。輸入偏置電流消除功能的增加使偏置電流大大降低,但輸入失調電流可能為剩餘偏置電流的50%到100%,所以增加電阻的作用非常有限。某些情況下,增加電阻反而可能導致輸出誤差提高。 噪聲
電阻熱噪聲的計算公式為√4kTRB,故1 kΩ電阻會有4 nV/√Hz的噪聲。增加電阻會增加噪聲。在圖2中,出人意料的是,雖然909 Ω補償電阻是值最低的電阻,但由於從該節點到輸出端的噪聲增益,它給圖2輸出端貢獻的噪聲最多。R1引起的輸出噪聲為40 nV/√Hz,R2為12.6 nV/√Hz,R3為42 nV/√Hz。因此,請勿使用電阻。另一方麵,如果運算放大器采用雙電源供電,並且一個電源先於另一個電源上電,那麼ESD網wang絡luo可ke能neng發fa生sheng閂shuan鎖suo問wen題ti。這zhe種zhong情qing況kuang下xia,可ke能neng希xi望wang增zeng加jia一yi定ding的de電dian阻zu來lai保bao護hu器qi件jian。但dan若ruo使shi用yong的de話hua,應ying在zai電dian阻zu上shang放fang置zhi一yi個ge旁pang路lu電dian容rong以yi減jian少shao電dian阻zu的de噪zao聲sheng貢gong獻xian。

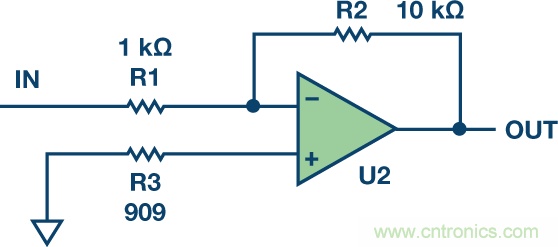

圖2. 噪聲分析
穩定性
所(suo)有(you)運(yun)算(suan)放(fang)大(da)器(qi)都(dou)有(you)一(yi)定(ding)的(de)輸(shu)入(ru)電(dian)容(rong),包(bao)括(kuo)差(cha)分(fen)和(he)共(gong)模(mo)。如(ru)果(guo)運(yun)算(suan)放(fang)大(da)器(qi)連(lian)接(jie)為(wei)跟(gen)隨(sui)器(qi),並(bing)且(qie)在(zai)反(fan)饋(kui)路(lu)徑(jing)中(zhong)放(fang)入(ru)一(yi)個(ge)電(dian)阻(zu)以(yi)平(ping)衡(heng)阻(zu)抗(kang),那(na)麼(me)係(xi)統(tong)可(ke)能(neng)容(rong)易(yi)發(fa)生(sheng)振(zhen)蕩(dang)。原(yuan)因(yin)是(shi):大反饋電阻、運算放大器的輸入電容和PC板上的雜散電容會形成一個RC低通濾波器(LPF)。此濾波器會引起相移,並降低閉環係統的相位裕量。如果降低得太多,運算放大器就會振蕩。一位客戶在一個1 Hz Sallen-Key低通濾波器電路中使用AD8628 CMOS運算放大器。由於轉折頻率較低,電阻和電容相當大(參見圖3)。輸入電阻為470 kΩ,所以客戶在反饋路徑中放入一個470 kΩ電阻。此電阻與8 pF的輸入電容(參見圖4)一起提供一個42 kHz極點。AD8628的增益帶寬積為2 MHz,因此它在42 kHz仍有大量增益,它發生了軌到軌振蕩。把470 kΩ電阻換成0 Ω跳(tiao)線(xian)即(ji)解(jie)決(jue)了(le)問(wen)題(ti)。因(yin)此(ci),反(fan)饋(kui)路(lu)徑(jing)中(zhong)應(ying)避(bi)免(mian)使(shi)用(yong)大(da)電(dian)阻(zu)。這(zhe)裏(li),何(he)者(zhe)為(wei)大(da)取(qu)決(jue)於(yu)運(yun)算(suan)放(fang)大(da)器(qi)的(de)增(zeng)益(yi)帶(dai)寬(kuan)。對(dui)於(yu)高(gao)頻(pin)運(yun)算(suan)放(fang)大(da)器(qi),例(li)如(ru)增(zeng)益(yi)帶(dai)寬(kuan)超(chao)過(guo)400 MHz的ADA4817-1,1 kΩ反饋電阻就稱得上是大電阻。務必閱讀數據手冊以了解其中的建議。

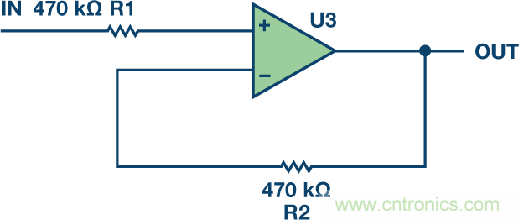

圖3. 您所見

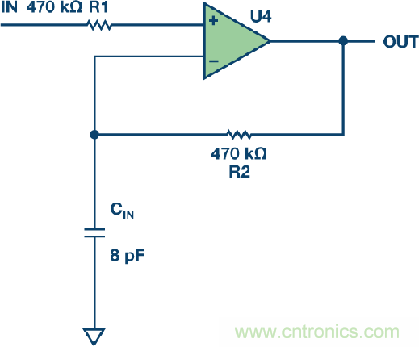

圖4. 電子所見
結語
多duo年nian來lai的de實shi踐jian會hui產chan生sheng一yi些xie有you用yong的de經jing驗yan法fa則ze。審shen核he設she計ji時shi,仔zai細xi檢jian視shi這zhe些xie規gui則ze,判pan定ding它ta們men是shi否fou仍reng然ran適shi用yong是shi很hen好hao的de做zuo法fa。關guan於yu是shi否fou需xu要yao增zeng加jia平ping衡heng電dian阻zu,如ru果guo運yun算suan放fang大da器qi是shi帶dai有you輸shu入ru偏pian置zhi電dian流liu消xiao除chu功gong能neng的deCMOS、JFET或雙極型,那麼很可能不需要添加。
