致象科技CEO方之熙博士認為，以核心芯片為中心，整合軟、硬件和應用服務
，互聯網化的開放式運算平台已經成為IC行業下一個潮流和利潤增長點。致象科技作為一家國產高端集成電路芯片設計廠商，正在朝著跨時代發展方向奮鬥。

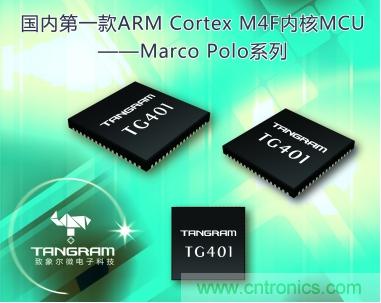

致象科技此次推出的第一代Marco Polo係列MCU-TG401，不但具備小封裝尺寸、低功耗、高性價比等特點，還集成了DSP擴展功能和浮點協處理器，能提供快速DSP和浮點處理功能。這在需要複雜傳感器融合算法、音頻解碼和圖像處理的產品應用中具有天然的優勢


，如近來熱門的無人機飛控係統就是典型的應用場景。



在軟件開發方麵

，致象科技為開發者提供了一整套豐富實用的軟件開發包，包括開發工具鏈，應用例子，驅動程序，中間件

，以及調試腳本。TG401軟件平台不僅符合ARM CMSIS標準
，支持ARM DSP庫，還移植了FreeRTOS/uCOS等實時操作係統，支持常用網絡協議。這些都極大程度簡化了開發者的開發難度。







提供完整的DSP指令集以及專用浮點運算單元
，主頻最高可達150MHz，性能全麵超越Cortex M3內核產品。



片上集成了1MB FLASH和512KB SRAM存儲空間，為用戶複雜應用開發帶來更多可擴展性。采用TSMC先進的40nm LP工藝製程
，內置電源管理單元

，有效降低了功耗，待機電流低至uA級。





1路USB HOST/Device接口用於高速數據傳輸；

2路SD/SDIO可用於擴展存儲空間或連接SDIO外設；

4路UART，3路SPI，3路I²C，2路I²S接口；

支持多達16路PWM輸出
；

支持3路CAP和3路QEP功能
；

集成多達24個通道12bit ADC，ADC采樣頻率高達2Msps
；

支持8-bit並行以及3-wire/4-wire串行LCD接口，方便實現多種規格的顯示需求。

包含一組I²C Monitor接口，支持在MCU core睡眠時自動從外部I²C總線上連接的傳感器獲取數據，更進一步降低了整機功耗。





1. Suspend模式：在係統進入最低功耗模式的時候
，MCU核心和外設全部斷電
，軟件可以配置一部分SRAM保(bao)留(liu)內(nei)容(rong)，當(dang)係(xi)統(tong)被(bei)喚(huan)醒(xing)的(de)時(shi)候(hou)，軟(ruan)件(jian)不(bu)需(xu)要(yao)做(zuo)一(yi)次(ci)冷(leng)啟(qi)動(dong)，而(er)是(shi)可(ke)以(yi)直(zhi)接(jie)回(hui)到(dao)斷(duan)電(dian)之(zhi)後(hou)的(de)那(na)條(tiao)指(zhi)令(ling)繼(ji)續(xu)執(zhi)行(xing)。這(zhe)個(ge)方(fang)案(an)可(ke)以(yi)在(zai)功(gong)耗(hao)和(he)性(xing)能(neng)之(zhi)間(jian)做(zuo)一(yi)個(ge)非(fei)常(chang)好(hao)的(de)平(ping)衡(heng)
，因(yin)為(wei)它(ta)既(ji)保(bao)證(zheng)了(le)芯(xin)片(pian)在(zai)低(di)功(gong)耗(hao)模(mo)式(shi)下(xia)關(guan)閉(bi)了(le)除(chu)SRAM之外的其它所有硬件，又保證了係統喚醒之後迅速從斷電之後的程序繼續運行。



2. I²C Monitor模式：在係統進入最低功耗模式的時候

，monitor模塊會按照軟件的配置定時讀取I²C外設的數據，在整個過程中MCU核心以及所有其它模塊都處於斷電狀態，隻有monitor模塊本身耗電。這種模式對於sensor hub類型的應用特別合適，因為不需要MCU參與讀取外設數據的過程，所以耗電量極低，比同類產品在此模式下耗電低50%。





支持ARM Keil， IAR， GCC三種開發工具
；支持USB和UART更新固件，支持OTA更新固件”。





除了支持Jlink這種通用的低端調試器，還全麵支持羅德巴赫的高端調試器Trace32，可以極大提高開發人員調試效率。





兼容ARM CMSIS 的 API標準。使用友好的開源 license，方便客戶進行二次開發並且自由選擇開源或者閉源。



致象科技同步提供評估套件

，方便用戶進行功能和性能評估。





Marco Polo係列MCU的麵世，創造了國內多個第一，並樹立了國產MCU在行業中的標杆
，為致象科技MCUzaiquanguobujudiandinglejichu
，tadedanshengjuyoulichengbeiyiyi。jinnianlai
，guojiabuduanjiadaduibandaotichanyedezhengcefuchi
，zhixiangkejiyeyinglailefazhandezuijiaqiji。zaituichuguoneishoukuanjiyuARM Cortex M4F的MCU產品及平台後，致象科技還將推出具有自主知識產權的緊耦合異構多核雙OS係統的高端Android/Linux芯片。



據介紹，這款即將推出的異構多核“交鑰匙”嵌入運算平台便捷易用
，走出了早期同質化、孤立性和性能單一等局限，能支持全球富有朝氣的硬件創業團隊做好玩、好看、好用的產品。這勢必將成就一批具有開創性、趣味性、富有商業和社會利益的事業。為中國半導體
，中國電子產業的發展“強力助攻”。



這一切皆來源於致象科技的頂尖團隊。



致象科技創始人兼CEO方之熙博士是原英特爾副總裁，1984年在內布拉斯加大學林肯分校獲得博士學位
，並在伊利諾斯大學香檳分校完成了博士後研究工作。在微處理機領域有超過30年的經驗積累，擁有大約40項全球專利。曾創立英特爾中國研究院並任第一任院長。在他的領導下，英特爾中國院開發並設計了英特爾物聯網芯片—Edison的樣片，這使英特爾中國研究院成為全球五大創新中樞之一。開發團隊的其他成員均來自如Intel、Qualcomm等全球頂尖芯片設計廠商，這是致象科技產品強大技術後盾的保證。



談(tan)到(dao)致(zhi)象(xiang)科(ke)技(ji)未(wei)來(lai)的(de)產(chan)品(pin)布(bu)局(ju)
，方(fang)博(bo)士(shi)認(ren)為(wei)

，貝(bei)爾(er)定(ding)律(lv)的(de)下(xia)一(yi)個(ge)節(jie)點(dian)已(yi)應(ying)運(yun)而(er)生(sheng)，未(wei)來(lai)的(de)產(chan)品(pin)將(jiang)是(shi)一(yi)種(zhong)通(tong)用(yong)型(xing)的(de)植(zhi)入(ru)式(shi)計(ji)算(suan)平(ping)台(tai)

，可(ke)以(yi)有(you)效(xiao)降(jiang)低(di)硬(ying)件(jian)創(chuang)新(xin)門(men)檻(kan)，縮(suo)短(duan)開(kai)發(fa)周(zhou)期(qi)，促(cu)進(jin)快(kuai)速(su)規(gui)模(mo)化(hua)。致(zhi)象(xiang)科(ke)技(ji)在(zai)未(wei)來(lai)也(ye)會(hui)堅(jian)持(chi)往(wang)兩(liang)個(ge)方(fang)向(xiang)發(fa)展(zhan)：



一是堅持產品領先戰略。



當前IoT行業和智能硬件正在取代傳統產業
，這意味著麵向這些領域的芯片需要具備更加強大的硬件處理能力、多樣的數據傳輸和持續升級進化能力
，致象科技將以高集成度和強大的拓展能力引領市場，實現產品的持續領先。



二是實施跨界戰略合作。



方博士透露，致象科技將啟動“Marco Polo計劃”
，推動擁有自主產權的產品和平台產業鏈的完善和發展

，並將與眾多合作夥伴在定製產品

、融合方案、市場支撐、服務創新等諸多方麵展開深入合作，推動技術升級，產品革新和產業結構調整、以達到共贏的局麵。



致象科技創始人兼CEOfangzhixiboshibiaoshi

，zhiyougengduoxiangzhixiangkejizheyangdeguoneixinpianqiyechuangli
，guochanbandaoti，guochandianzichanyecaiyoukenengyouyigezhidefeiyue。zheyiridedaolaijiangbuhuitaiyuan。



方博士還透漏
，致象科技緊耦合異構多核雙OS係統的高端Android/Linux芯片將於2016年下半年麵世，敬請期待。
