圖1：Silicon Labs推出USB轉SPI橋接芯片CP2130橋接控製器

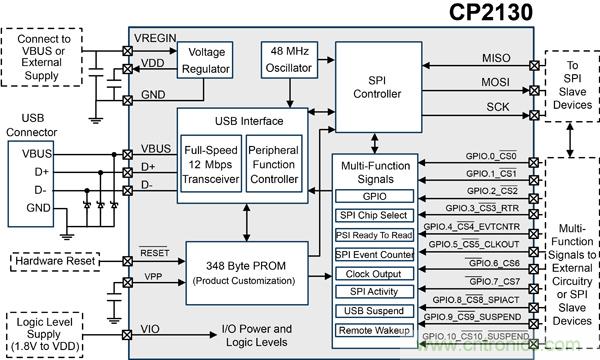

圖2：CP2130橋接控製器



Silicon Labs今日宣布推出高性能USB轉SPI橋接控製器產品

，它為橋接通用串行總線（USB）主機和串行外設接口（SPI）總線提供了完整的交鑰匙解決方案，並且驅動程序支持Windows®、Mac OS X和Linux操作係統。Silicon Labs的新型CP2130 USB轉SPI橋接控製器在緊湊的4mm x 4mm封裝中提供業界領先的數據吞吐量、靈活的配置和高級混合信號集成。CP2130橋接控製器是新設計或升級現有設計去包含USB功能的各類嵌入式應用的理想選擇，這包括USB外設、平板電腦、手持式控製器和測試儀、血糖監測儀、轉接設備、POS機
、數據記錄模塊和讀卡器等。



隨著USB在嵌入式世界中快速發展

，開發人員正在尋找符合成本效益的解決方案
，以幫助縮短產品上市時間
，Silicon Labs開發的CP21xx係列橋接產品正是以此為最終目標。CP2130橋接控製器使開發人員能夠輕鬆添加USB功能到自己的應用中，而無需其他類似產品通常所需的複雜USB軟件、固件或硬件領域專業知識。CP2130橋接控製器進一步豐富了Silicon Labs廣受歡迎的CP21xx智能接口產品組合，在USB轉UART
、I2C/SMBus和I2S之外，再添加了USB轉SPI接口解決方案。





圖3：CP2130橋接控製器



高集成度的CP2130控製器具有片上功能和外設，消除了通常所需的片外器件
，從而降低了物料清單（BOM）成本和電路板麵積。CP2130器件包括一個USB 2.0全速控製器和收發器，一個可與多種SPI從設備進行通信並且信號電平可低至1.8V的SPI控製器，348字節的可編程存儲器，免晶體USB操作，以及一個集成的5V額定電流100mA的穩壓器。



為了提供開發人員最大的靈活性，CP2130器件的高配置性SPI控製器可以使用它的11個GPIO中的任何一個引腳作為片選（chip-select）與多達11個SPI從設備進行通信
，或者配置為替代功能以節省外部電路和器件。CP2130器件是目前市場上最快的全速USB橋接控製器，它提供高達6.6Mbps的讀吞吐量和5.8Mbps的寫吞吐量。



Silicon Labs高級副總裁兼微控製器產品總經理Geir Førre表示，“越來越多的開發人員憑借Silicon Labs的低成本
、易於使用的USB智能接口解決方案，消除了在嵌入式係統中添加USB功能所相關的複雜性。我們設計的CP2130 USB轉SPI橋接控製器以簡約為設計原則，旨在創造一種高集成度的接口解決方案，可以為開發人員提供增加USB功能所需的一切資源


，同時減少成本、複雜度和上市時間。”
