一  推挽逆變器的原理分析

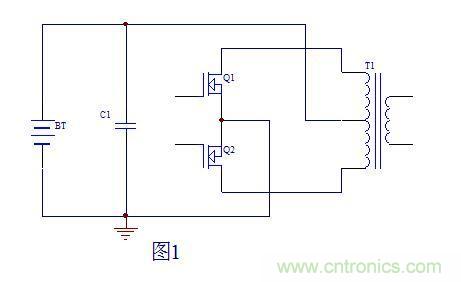

主電路如圖1所示：

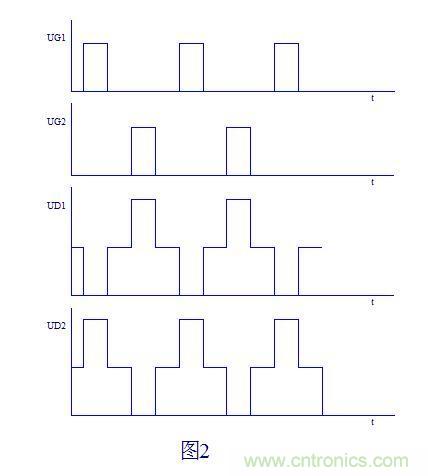

Q1，Q2理想的柵極（UG1,UG2）漏極(UD1,UD2)波形如圖2所示：


實際輸出的漏極波形：


從實際波形中可以看出
，漏極波形和理想波形存在不同：在Q1,Q2兩管同時截止的死區處都長了一個長長的尖峰，這個尖峰對逆變器/UPS性能的影響和開關管Q1,Q2的威脅是不言而喻的，這裏就不多說了。

下頁內容：Q1,Q2兩管漏極產生尖峰的成因分析
[page]
二  Q1,Q2兩管漏極產生尖峰的成因分析

從圖1中可以看出
，主電路功率元件是開關管Q1,Q2和變壓器T1。 Q1,Q2的漏極引腳到TI初級兩邊走線存在分布電感
， T1初級存在漏感

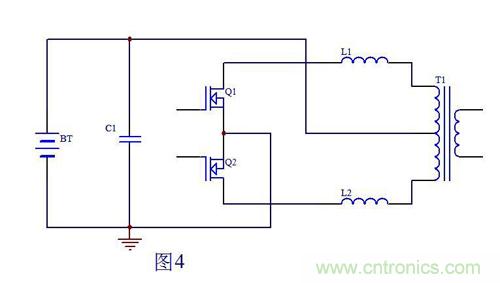

，當然T1存在漏感是主要的。考慮到漏感這個因素我們畫出推挽電路主電路等效的原理圖如圖4所示：


從圖4中可以看出L1,L2就等效於變壓器初級兩邊的漏感

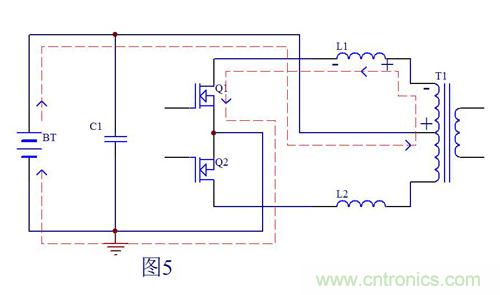

，我們來分析一下Q1導通時的情形：當Q1的柵極加上足夠的驅動電壓後飽和導通，電池電壓加到漏感L1和變壓器T1初級上半部分，當然絕大部分是加到T1初級上半部分,因為L1比T1初級上半部分電感小得多。此時Q2是截止的，主電路電流方向為從電池正極到T1初級上半部分到L1到Q1的DS再回到電池的負極;L1上電壓的極性為左負右正，T1初級上半部分電壓的極性為上負下正，如圖5所示：


當Q1柵極信號由高電平變為低電平時，此時Q2也還截止
，即死區處Q1,Q2都不導通，T1初級上半部分由於和次級耦合的原因，能量僅在Q1導通時向次級傳遞能量，到Q1截止時T1初級上半部分上端的電位已恢複到電池電壓，而L1可以看做是是一個獨立的電感
，它儲存的能量耦合不到變壓器T1的次級。但是，隨著Q1由導通轉向截止
，L1上的電流迅速減小
，大家知道電感兩端的電流是不能突變的，根據自感的原理L1必然要產生很高的反向感生電動勢來阻礙它電流的減小，所以此時電感電壓的極性和圖5相反
，T1初級上半部分的電壓為0，兩端點的電壓都等於電池電壓
，此時Q1漏極的電壓就等於L1兩端的電壓和電池電壓之和，這就是Q1,Q2兩管漏極產生尖峰的原因

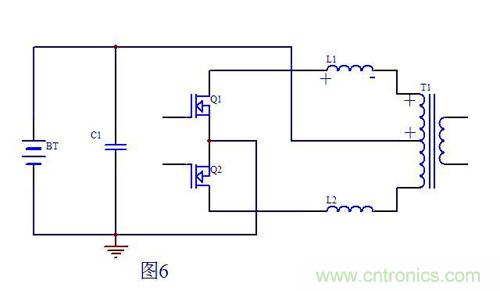

，如圖6所示。

下頁內容：Q1,Q2兩管漏極產生尖峰的消除
[page]
三  Q1,Q2兩管漏極產生尖峰的消除

上麵我們已經分析了Q1,Q2兩管漏極產生尖峰的原因，下麵我們就來想辦法消除這個尖峰了。我想到的辦法就是Q1,Q2的漏極到電池的正極加一個開關，當然這個開關也由MOS管來充當

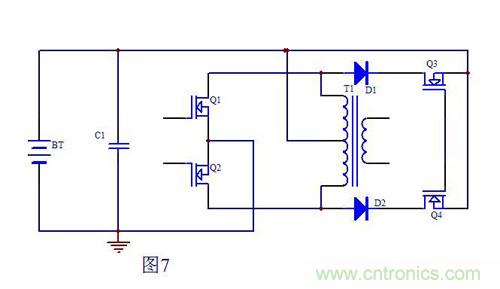

，當然其它功率管也行。這個開關隻在Q1,Q2都截止時才導通，用電路實現如圖7所示：


由圖7可以看出
，加入D1,D2可以防止Q3,Q4寄生二極管的導通
，這樣，Q1,Q2漏極的尖峰就可以限製在D1,D2和Q3,Q4的壓降之和了，而這個壓降是很小的，漏感的尖峰的能量也釋放回電池和C1了。

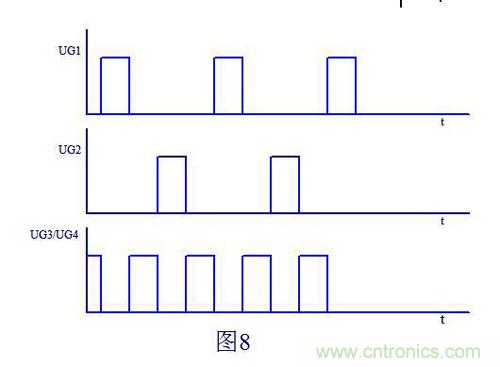

Q1,Q2,Q3,Q4的驅動時序如圖8所示：

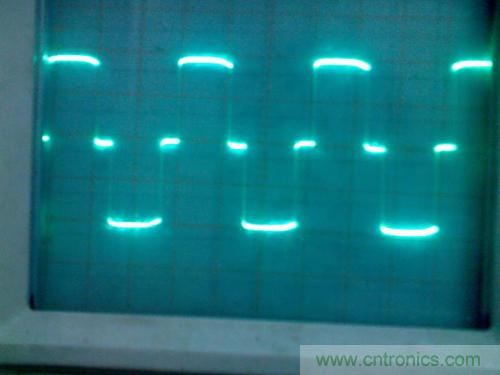

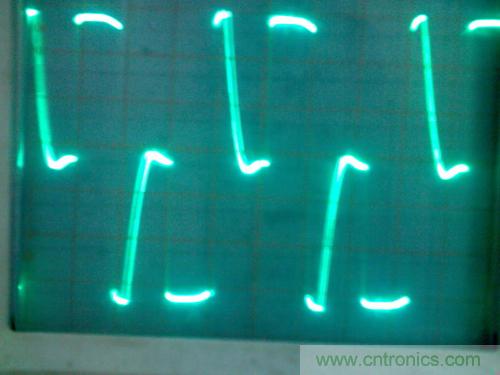

加入了有源嵌位後實際輸出的波形如圖9所示：


下頁內容：改善電路和全橋逆變電路的比較
[page]
四  這個電路和全橋逆變電路的比較：

kandaozheli，dajiayexuhuishuo，zhegedianluhequanqiaodianlubushiyiyangma？nidedianluhaiduolelianggeerjiguan。bucuo，zhegedianluhenazhongliangqiaobishangxiaguandouhubudequanqiaodianlulaishuohaishiyouxiexiangsi
，zuidadebutongjiushiwozhegedianluzhudianluhaishituiwan
，tadedaotongyajianghaishiyigeMOS管的導通壓降
，而全橋電路是兩個MOS管的導通壓降！對於采用低電壓大電流電池供電的應用場合，這個電路的損耗更小，效率更高
，因為漏感的儲能比較小， Q3,Q4選型時可以比Q1,Q2電流小得多
，因而節約了成本。

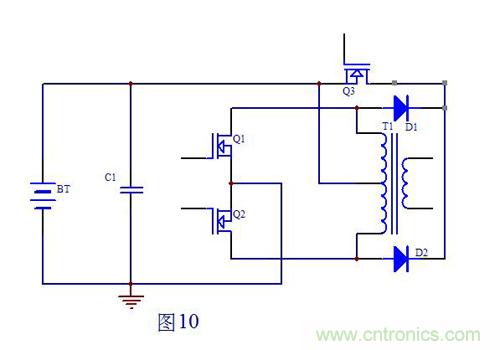

實際上Q3,Q4可以隻用一個的，如圖10所示：

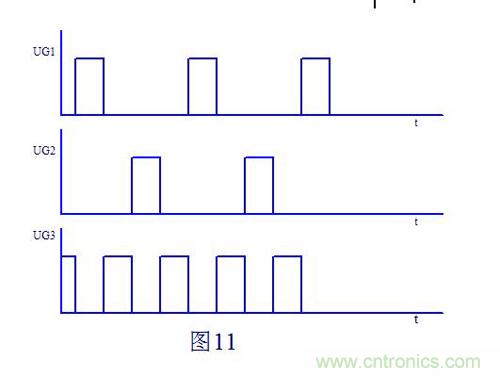

驅動邏輯改為
，如圖11所示：
