本文介紹了一種應用LM35溫度傳感器和PICMicro的溫度檢測節點的設計方案，用於檢測在模擬汽車電子點火的過程中，電子點火模塊的核心模塊溫度和環境溫度
，將闡明模塊結構、工作原理及采樣值量化的方法。

節點原理與結構

該溫度檢測節點由傳感器電路、信號調理電路、單片機應用係統、CAN總線接口等構成。電路基本工作原理是：傳感器電路將感應到的溫度信號以電壓的形式輸出到信號調理電路，信號經過調理後輸入到A/D采樣電路，由ADCjiangshuziliangzhisonggeidanpianjixitong。danpianjixitongjiangjiankongshishiwendu
，dangwenduchaoguojingjiezhiheweixianzhishi，danpianjijiangzhudongfasongjinggaoxinxidaoshangweiji，tixingcaozuorenyuanjianzha。mokuailuojijiegourutu1所示。


圖1溫度檢測節點邏輯結構

傳感器電路采用溫度傳感器LM35，供電電壓為15V直流，工作電流為120mA，功耗極低，在全溫度範圍工作時，電流變化很小，電壓輸出采用差動信號方式，由2、3引腳直接輸出。LM35輸出信號經過一個由RC組成的LP濾波器，濾除高頻的噪聲幹擾。

本節點的核心MCU是PIC16F87x
，是Microchip公司推出的低功耗8位單片機。PIC16F87x擁有精簡指令集
，執行速度為200ns。CAN控製器采用Microchip公司的MCP2510，總線驅動器采用PCA82C250

，總線隔離電路采用光耦6N317
，信號調理電路采用LF412。溫度監測模塊的硬件結構如圖2所示。


圖2溫度監測模塊硬件結構

信號調理電路主要完成對傳感器信號放大和限幅的功能，將傳感器電路輸出的變化範圍為2V左右的直流電壓

，調理為符合PICMicro的AD接口的電壓範圍，既不能超過AD采樣的量程，又要有相當的信號精度。單片機通過A/D采樣通道采集傳感器的溫度數據，並計算溫度範圍。

外圍設備電路為PIC16F87x最小係統運行所需要的必要外設。PIC16F87x通過SPI總線與MCP2510進行數據交換
，完成CAN總線數據包的發送和接收

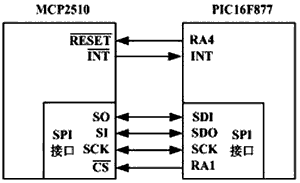

，其接口電路如圖3所示。


圖3PIC16F877與MCP2510的接口電路

其中，SCK為SPI總線時鍾，PIC16F87x模塊的SPI接口接MCP2510的SI、SO、SCK，RA4與RA1分別控製MCP2510的芯片複位和片選。INT接受MCP2510的中斷請求。

係統軟件設計

係統軟件流程

為了避免因幹擾而產生誤動作，軟件采取了一些冗餘和容錯處理，在A/D模塊處理采樣數據時，采用了軟件濾波措施，以濾除電路中可能會出現的尖峰幹擾。

方法為連續采樣五次，通過比較判斷

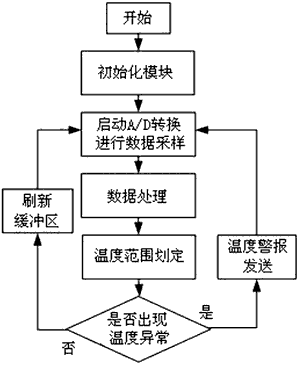

，去掉其中的最大值和最小值,其餘三次的值求和後取平均值，把平均值作為CPU用來劃分溫度範圍的有效數據。數據包的解析和封裝都遵循CAN的應用層協議，主程序流程如圖4所示。


圖4主程序流程[page]

當CPU檢測到溫度出現異常，會根據溫度異常範圍向上位機發出溫度異常警報
，這是該節點CPU唯(wei)一(yi)主(zhu)動(dong)向(xiang)上(shang)位(wei)機(ji)發(fa)出(chu)的(de)數(shu)據(ju)幀(zhen)。該(gai)節(jie)點(dian)的(de)溫(wen)度(du)相(xiang)關(guan)數(shu)據(ju)存(cun)放(fang)在(zai)緩(huan)衝(chong)區(qu)，在(zai)沒(mei)有(you)收(shou)到(dao)上(shang)位(wei)機(ji)數(shu)據(ju)請(qing)求(qiu)的(de)時(shi)候(hou)，該(gai)緩(huan)衝(chong)區(qu)的(de)數(shu)據(ju)會(hui)不(bu)斷(duan)的(de)被(bei)新(xin)的(de)數(shu)據(ju)刷(shua)新(xin)

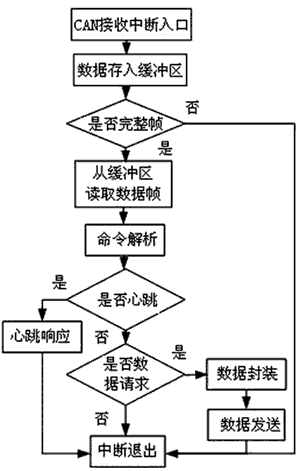

，以(yi)保(bao)證(zheng)該(gai)節(jie)點(dian)數(shu)據(ju)的(de)實(shi)時(shi)性(xing)，中(zhong)斷(duan)流(liu)程(cheng)如(ru)圖(tu)5所示。


圖5CAN接收中斷流程

采樣值的量化方法

采樣值的準確量化是溫控電路正常工作的關鍵，這裏采用以下換算辦法來進行量化。設經過信號調理後的電壓為Ui，則-10V<Ui<10V
，已知-10V對應的溫度是-55℃，10V對應的溫度為125℃，易求得比例因數Kt=0.111V/℃。溫度為0℃時，ΔT=55℃（相當於-55℃時的變化量）。

Ui=-10V+ΔT•Kt=-10V+55℃×0.111V/℃=-3.895V。

Ui轉換為數字量後，每個數字量對應電壓值為19.531mV
，用Ks表示。可以求得數字量變化和溫度變化之間的對應關係：Kt/Ks=（0.111V/℃）/（19.531mV/數字量）=5.683數字量/℃。

其他溫度對應的數字量也可以通過以上方法算出。

SPI接口通信

PIC16F87x通過SPI接口和MCP2510進行數據交換。

MCP2510設計可與許多微控製器的串行外設接口（SPI）直接相連。外部數據和命令通過SI引腳傳送到器件中，而數據在SCK時鍾信號的上升沿傳送進去。

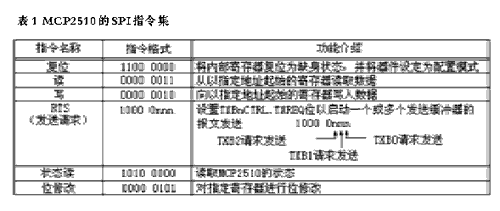

MCP2510在SCK下降沿通過SO引腳發送表1列出了所有操作的指令字節。


以PIC16F87x向MCP2510發送讀指令為例，來說明SPI接口通信過程。

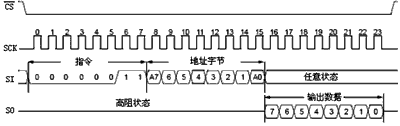

在讀操作開始時，CS引腳將被置為低電平。隨後讀指令和8位地址碼(A7～A0)將被依次送入MCP2510。在接收到讀指令和地址碼之後，MCP2510指定地址寄存器中的數據將被移出通過SO引yin腳jiao進jin行xing發fa送song。每mei一yi數shu據ju字zi節jie移yi出chu後hou，器qi件jian內nei部bu的de地di址zhi指zhi針zhen將jiang自zi動dong加jia一yi以yi指zhi向xiang下xia一yi地di址zhi。因yin此ci可ke以yi對dui下xia一yi個ge連lian續xu地di址zhi寄ji存cun器qi進jin行xing讀du操cao作zuo。通tong過guo該gai方fang法fa可ke以yi順shun序xu讀du取qu任ren意yi一yi個ge連lian續xu地di址zhi寄ji存cun器qi中zhong的de數shu據ju。通tong過guo拉la高gaoCS引腳電平可以結束讀操作，如圖6所示。


圖6SPI接口通信時序

基於LM35開發的溫控節點工作穩定性強、可靠性高、且具有體積小、靈敏度高、響應時間短
、抗幹擾能力強等特點。該節點成本低廉，器件均為常規元件，有較高的工程價值。本節點擁有CAN接口，既可以作為一個獨立的檢測係統

，也可以作為分布式測試係統的一個關鍵部分。CAN的上層協議都可以在軟件中實現
，使得本節點接口靈活

，不受上層協議的限製。
