中心議題：

• 頻率變換的目的
• 頻率變換的方法

解決方案：

• 使用乘算電路

頻率變換電路也稱之為頻率變頻器(Converter)，為高頻率電路獨特的電路方式。如大家所詳知的超外差(Superheterodyne)方式，便為頻率變換的一種方式。

頻率變換電路可以將HF~VHF~UHF等的寬頻帶頻率信號變換為任意的頻率範圍。

頻率變換的目的

頻率變換電路為將輸入信號變換為另外的頻率的一種電路。其構成如圖l所示，假設輸入信號頻率為fs，局部振蕩電路的振蕩頻率為fosc，則經過頻率變換後，可以得到(fs+fosc)與(fs-fosc)的信號輸出。


圖1頻率變換電路的工作原理

(將二種信號合成，可以得到和或差的信號)

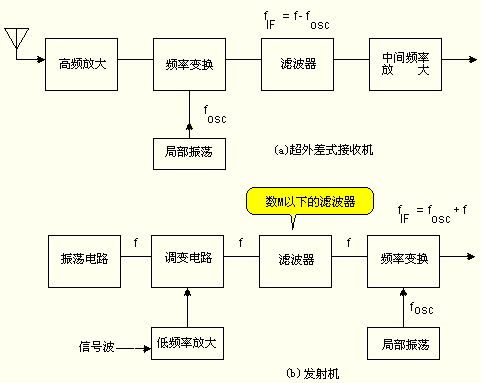

圖2傳送接收機的頻率變換電路的作用
(此為可以將頻率變換成為此原來頻率更高或更低的頻率，以便可以簡單處理所需的信號頻率。)

圖2所示的為在傳送接收機內所使用的頻率變換電路。其中的(a)為在接收機所使用的頻率變換電路，稱為超外差方式。此為將天線所輸入的高頻率信號，經過頻率變換電路變換成為中間頻率(IF信號)。

weiheyaorucichuline
？ruguojiangtongyipinlvdegaopinlvxinhaoweichiyuanzhuang，yizhifangda，zezaidianluzhong，youyuzasanjiehedengyinsu，huihenrongyichanshengzhendang。ruguoliyongbianpindianlu，jiangqigaibianchengweipinlvjiaodidezhongjianpinlv，zekeyiyouxiaodishiyong濾波器，且可以改善選擇度。
[page]
在圖(b)的de傳chuan送song機ji中zhong，在zai做zuo調tiao變bian工gong作zuo原yuan理li時shi
，所suo使shi用yong的de載zai波bo頻pin率lv不bu要yao太tai高gao
，便bian可ke以yi維wei持chi電dian路lu的de穩wen定ding。另ling外wai
，從cong濾lv波bo器qi的de選xuan擇ze度du觀guan點dian來lai說shuo，也ye希xi望wang所suo使shi用yong的de調tiao變bian為wei數shuMHz，也即是，載波頻率較低些，然後經過率變換電路後
，便可以達到所需要的頻率。
會產生相互調變特性的影響

在接收機或傳送機，由於使用頻率變換電路，可以使性能改善。但是
，也有其缺點。特別是在接收機方麵，會產生相互調變失真特性(波形的失真)的問題。在高頻率放大電路與頻率變換電路中
，容易發生相互調變波。在頻率變換電路中
，也可以使用截取點(InterceptPoint)表示相互調變特性。

由於頻率變換電路的非直線部分所產生的相互調變波有2次，3次
，5次……等，但是，最容易發生問題的是3次相互調變波。在位準增大，於信號波附近所發生的3次相互調變波，最成為問題。

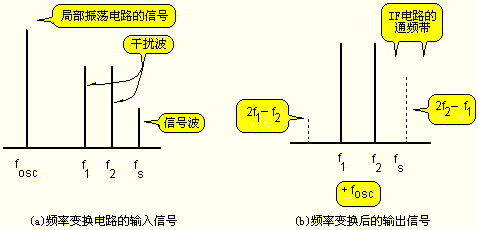

圖3在頻率變換電路所發生的相互調變
(幹擾波也會經過頻率變換，成為(2f1-f2或(2f2-f1)。此一信號在接收頻帶內便會構成問題)。

圖3所示的為信號波由於相互調變波
，所產生的幹擾狀態，圖(a)為頻率變換電路的輸入信號。相對於信號波fs，有二個幹擾信號f1,f2存在。

圖(b)為經過頻率變換後的輸出信號的頻譜。由於f1，f2的幹擾信號
，會產生3次相互調變波的(2f1-f2與(2f2-f1)。

此一3次相互調變波存在於信號波fs的頻帶範圍內，會使信號波受到幹擾。

頻率變換的原理……使用乘算電路

頻率變換電路本身便是一種模擬信號的乘算電路。圖4所示的為乘算電路的方塊圖。


圖4頻率變換為利用乘算電路
(根據三角函數的公式

，乘算電路可以得到原來信號的和與差信號。)

在乘算電路中，可以將二個信號乘算
，以得到其和與差的頻率信號。

假設此二個信號為Asin(2fint)與Bsin(2fosct)
，將此經過乘算電路後
，根據三角函數的公式，可以得到原來頻率的和與差頻率的信號。


由此可以看出輸出有(fin+fosc）與(fin-fosc）信號成分。

使用(fin+fosc)可以提高頻率，使用(fin-fosc可以降低頻率。
