中心議題：

• OTL電子管功放電路的特點
• 電子管OTL功放電路的形式
• OTL功放電路的選管

解決方案：

• 采用SEPP並聯推挽電路
• 采用低內阻、大功率雙三極管
• 功放的輸入級由高放大係數電子管擔任

一．OTL電子管功放電路的特點

普通電子管功率放大器的輸出負載為動圈式揚聲器，其阻抗非常低，僅為4～16Ω。而一般功放電子管的內阻均比較高，在普通推挽功放中屏極至屏極的負載阻抗一般為5～10kΩ，故不能直接驅動低阻抗的揚聲器，必須采用輸出變壓器來(lai)進(jin)行(xing)阻(zu)抗(kang)變(bian)換(huan)。由(you)於(yu)輸(shu)出(chu)變(bian)壓(ya)器(qi)是(shi)一(yi)種(zhong)電(dian)感(gan)元(yuan)件(jian)，通(tong)過(guo)變(bian)壓(ya)器(qi)的(de)信(xin)號(hao)頻(pin)率(lv)不(bu)同(tong)
，其(qi)電(dian)感(gan)線(xian)圈(quan)所(suo)呈(cheng)現(xian)的(de)阻(zu)抗(kang)也(ye)不(bu)同(tong)。為(wei)了(le)延(yan)伸(shen)低(di)頻(pin)響(xiang)應(ying)，線(xian)圈(quan)的(de)電(dian)感(gan)量(liang)應(ying)足(zu)夠(gou)大(da)
，圈(quan)數(shu)也(ye)就(jiu)越(yue)多(duo)，因(yin)此(ci)在(zai)每(mei)層(ceng)之(zhi)間(jian)的(de)分(fen)布(bu)電(dian)容(rong)也(ye)相(xiang)應(ying)增(zeng)大(da)，使(shi)高(gao)頻(pin)擴(kuo)展(zhan)受(shou)到(dao)限(xian)製(zhi)
，此(ci)外(wai)還(hai)會(hui)造(zao)成(cheng)非(fei)線(xian)性(xing)失(shi)真(zhen)與(yu)相(xiang)位(wei)失(shi)真(zhen)。

為了消除這些不良影響，各種不同形式的電子管OTL無輸出變壓器功率放大器應運而生，許多適用於OTL功放的新型功率電子管在國外也不斷被設計製造出來。電子管OTL功率放大器的音質清澄透明

，保真度高，頻率響應寬闊，高頻段與低頻段的頻率延伸範圍一般可達10HZ～100kHz，而且其相位失真
、非線性失真
、瞬態響應等技術性能均有明顯提高。

二電子管OTL功放電路的形式

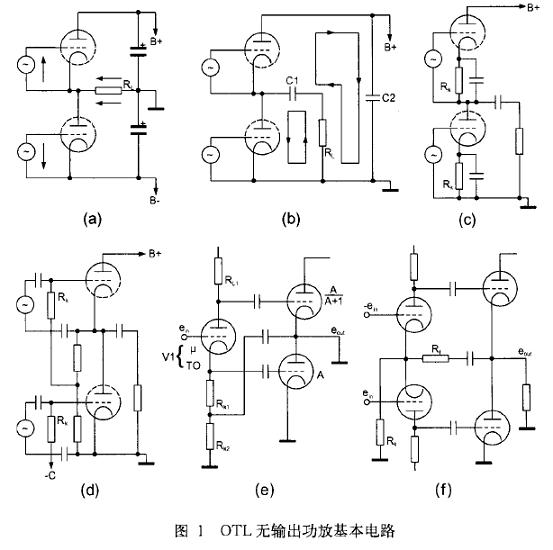

圖1(a)～圖1(f)是OTL無輸出功放基本電路。圖1(a)和圖1(b)為OTL功放兩種供電結構的方式

，即正負雙電源式和單電源供電方式。在正負雙電源式OTL功放中，中心為地電位。這樣可保證推挽電路的對稱性，因此可以省略輸出電容
，使功放的頻率響應特性更佳。單電源式OTL電路為了使兩隻推挽管具有相同的工作電壓，必須使中心點的工作電壓等於電源電壓的一半。同時

，其輸出電容C1的容量必須足夠大，不影響輸出阻抗與低頻響應的要求。



圖1(c)和圖1(d)為OTL功gong放fang電dian子zi管guan柵zha極ji偏pian置zhi的de取qu法fa。由you於yu上shang邊bian管guan陰yin極ji不bu接jie地di
，因yin此ci上shang邊bian管guan的de推tui動dong信xin號hao由you柵zha極ji與yu陰yin極ji之zhi間jian加jia入ru，而er下xia邊bian管guan的de推tui動dong信xin號hao可ke由you柵zha極ji與yu地di之zhi間jian加jia入ru。至zhi於yu其qi偏pian置zhi方fang式shi
，上shang邊bian管guan可ke通tong過guo中zhong心xin點dian對dui地di分fen壓ya後hou取qu出chu，而er下xia邊bian管guan的de偏pian置zhi電dian壓ya必bi須xu另ling設she專zhuan門men的de負fu壓ya電dian源yuan來lai供gong給gei。

圖1(e)和圖1(f)為OTL倒相電路的應用。圖1(e)為采用屏陰分割式倒相電路對OTL功放進行激勵。隻要倒相管的屏極負載電阻RL與陰極負載電阻RK的阻值相等，其輸出的激勵電壓總能獲得平衡。
圖1(f)為采用共陰極差分式倒相電路。由於共陰極電阻RK
，的(de)阻(zu)值(zhi)較(jiao)大(da)，具(ju)有(you)深(shen)度(du)負(fu)反(fan)饋(kui)作(zuo)用(yong)，故(gu)電(dian)路(lu)穩(wen)定(ding)可(ke)靠(kao)。同(tong)時(shi)
，隻(zhi)要(yao)擔(dan)任(ren)差(cha)分(fen)放(fang)大(da)的(de)上(shang)管(guan)與(yu)下(xia)管(guan)的(de)屏(ping)極(ji)負(fu)載(zai)電(dian)阻(zu)取(qu)值(zhi)相(xiang)等(deng)，其(qi)兩(liang)管(guan)的(de)屏(ping)極(ji)總(zong)能(neng)輸(shu)出(chu)一(yi)對(dui)相(xiang)位(wei)相(xiang)反(fan)
、幅值相等的推動信號電壓。

三
、OTL功放電路的選管

對於電子管OTL功放的輸出級，不是所有功率電子管均能適用，必須選用符合如下條件的功率電子管才能取得良好的效果。

1．低內阻特性

一般功率電子管的屏極內阻為10kΩ左右
，不適用於OTL功放。OTL功放必須選用屏極內阻在200～800Ω的功率電子管。這些低內阻功率電子管有6AS7
、6N5P、6C33C-B
、6080、6336等。

2．低屏壓、大電流特性

一般功率電子管的屏極電壓均為400V左右，高屏壓電子管可達800～1000V，而OTL功放必須選用屏極電壓在150～250V之間的低屏壓、大電流特性的功率電子管來擔任。以上所列低內阻功率電子管均具有低屏壓
、大電流的工作特性。此外還有6C19、6KD6
、421A、6146等功率電子管。這些電子管本身具有低屏壓、大電流特性
，但其屏極內阻稍高，應多管並聯才能適用於OTL功放。

3．采用新型OTL功放專用功率電子管

這類電子管不僅內阻較低
，而且具有低屏壓、大電流特性，如6HB5、6LF6
、17KV6、26LW6
、30KD6、40KG6等。為了降低電子管燈絲的功耗
，許多用於OTL功放的功率電子管的燈絲電壓提高到20～40V，以便於串聯使用。

四 幾種OTL功放典型電路

1．新型三極功率管OTL功放

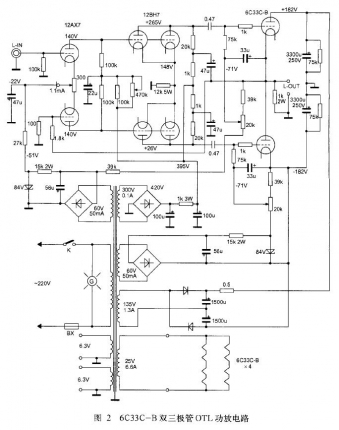

圖2是6C33C-B雙三極管OTL功放電路圖。本電路采用國外新型低內阻、大功率雙三極管6C33C-B作OTL功放
，每個聲道用一對6C33C-B作功率放大，在輸出8Ω負載時，每聲道的輸出功率可達40W。


本OTL功放輸入級采用高放大係數雙三極電子管12AX7組成前級差分兼倒相電路。該電路具有輸入阻抗高

、動態範圍大的特點。為了拓寬頻響、減小相位失真，輸入級與推動級之間采用直接耦合的方式。為提高前級增益，在差分輸入管12AX7的陰極加上-22V電壓
，並串接了一隻1.1mA的恒流二極管，使前級工作更加穩定可靠。

推動放大級由中放大係數雙三極電子管12BH7擔任，該管特性與l2AU7、12JD8、5687等雙三極管特性相近。為了增大屏極電流，提高推動級輸出能力，特將兩隻三極管並聯使用，每管屏極電壓高達265V
，組成共陰極推動放大電路。為提高推動級各項電性能、減小失真、拓寬頻響，在兩管的陰極加有較深的電流負反饋。

OTL功放輸出級每個聲道采用一對新型雙三極功率電子管6C33C-B。前級一對幅值相等、相位相反的推動信號經過兩隻0.47F電容耦合至功放管。

本OTL功放級采用正負雙電源形式，其功放級工作電壓為±182V。功放管6C33C-B的柵極與陰極間的最高負壓值為-60V，上邊管的柵負壓由單獨的負壓電源供給，下邊管的柵負壓則由另一組負電壓供給。

為提高OTL功放的各項電性能，在OTL中點輸出端與輸入端之間通過1.8kΩ電阻加了適當的電壓負反饋，使整機電性能穩定可靠。本機的頻率響應為10Hz～200kHz(±0.1dB)。

在OTL功放電源供給方麵
，功放級的正負高壓由電源變壓器中135V/1.3A繞組經二極管正反相整流濾波後取得±182V高壓。輸入級與推動級的屏極高壓由電源變壓器300V/0.1A繞組經二極管橋式整流濾波後輸出+395V高壓，並經去耦電阻降壓後得到+265V和+140V電壓，分別供給12AX7和12BH7。柵負壓電源分為兩組，由電源變壓器中的兩個獨立繞組60V/50mA經整流濾波後分別供給OTL功放管的柵極作為柵負偏壓，並通過兩隻20kΩ可變電位器進行調節。燈絲電源分為3組，前級各聲道為2組。功放管6C33C-B燈絲有兩種用法

，當串聯使用時為12.6V/3.3A，並聯使用時為6.3V/6.6A，本機采用的是串聯方式。

2．普通三極管OTL功放

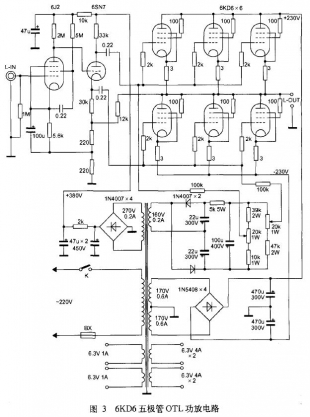

圖3是6KD6五極管OTL功放電路圖。它是將普通束射四極管或五極功率電子管改為三極管接法的OTL功(gong)放(fang)，利(li)用(yong)了(le)電(dian)子(zi)管(guan)簾(lian)柵(zha)極(ji)在(zai)相(xiang)同(tong)柵(zha)壓(ya)下(xia)可(ke)以(yi)輸(shu)出(chu)較(jiao)大(da)電(dian)流(liu)的(de)特(te)點(dian)。原(yuan)來(lai)由(you)於(yu)相(xiang)對(dui)的(de)屏(ping)極(ji)內(nei)阻(zu)較(jiao)大(da)，限(xian)製(zhi)了(le)工(gong)作(zuo)電(dian)流(liu)
，但(dan)改(gai)成(cheng)三(san)極(ji)管(guan)接(jie)法(fa)以(yi)後(hou)，簾(lian)柵(zha)極(ji)的(de)電(dian)壓(ya)與(yu)屏(ping)極(ji)電(dian)壓(ya)處(chu)於(yu)同(tong)等(deng)電(dian)位(wei)
，屏(ping)極(ji)內(nei)阻(zu)大(da)幅(fu)度(du)下(xia)降(jiang)
，加(jia)強(qiang)了(le)屏(ping)極(ji)承(cheng)受(shou)較(jiao)大(da)電(dian)流(liu)的(de)能(neng)力(li)
，因(yin)此(ci)能(neng)在(zai)低(di)阻(zu)抗(kang)負(fu)載(zai)下(xia)輸(shu)出(chu)較(jiao)大(da)功(gong)率(lv)。


對於普通功率電子管改成三極管接法的OTL功放來說
，並不是所有功率管均能采用，必須選用屏極電壓範圍較大的束射四極管或五極功率電子管

，如6KD6
、6L6、6P3P、6146等。同時，功放級還必須采用多隻功率管並聯的方式，在8Ω低阻抗負載時，每聲道采用6隻功率管並聯才能符合低阻抗負載的要求
，並且輸出功率僅為30W左右。

本OTL功放的輸入級由高放大係數電子管6J2擔任，可將輸入的音頻信號進行較大幅度提升

，單級電壓增益可達30dB以上。經放大後的信號電壓采用直接耦合的方式傳輸至倒相級。倒相級由高屏壓雙三極管6SN7擔任，屏極電壓取值為340V。由該管組成屏陰分割式倒相電路，屏極與陰極的負載電阻均取值為33kΩ。這樣，在輸出端即可取得一對幅值相等、相位相反的推動信號電壓。

OTL功放級采用SEPP並聯推挽電路，可選用6KD6
、6L6
、6P3P等屏壓範圍大的功放管，並將其改為三極管接法。采用6隻功放管並聯的輸出方式，使輸出阻抗達到8～16Ω。

功放級電源為正負雙電源形式
，取值為±230V。功放管柵極負壓應根據不同功率管特性決定
，上邊管與下邊管通過各自的分壓網絡並通過調控電位器後獲得。
