用100米網線傳輸20Gbps高清視頻——HDbaseT技術解析
發布時間:2010-04-08 來源:電子元件技術網
中心議題:
- HDbaseT接口支持普通網線作為傳輸線纜,可將無壓縮高清視頻傳輸100米
- 支持網絡布線、以太網、USB、控製信號等特性
- 性能超越HDMI,能成為HDMI有益的補充
在如今的LCD TV、高清STB、藍光DVD中,HDMI已經成為“事實性”的高清視頻傳輸接口標準。盡管HDMI相比以前的模擬或數字接口有許多優勢,新的1.4版本還加上了以太網、3D等特性支持,但使用HDMI時也有許多不方便的地方,比如HDMI必須使用專用、昂貴的線纜,此外HDMI的傳輸距離很短,多個設備的布線也成問題。
|
標準 |
HDMI 1.4 |
DiiVA |
HDBaseT |
|
無壓縮視頻/音頻傳輸速率 |
10.2Gbps |
13.5Gbps |
最高20Gbps |
|
支持傳輸線纜長度 |
|
|
|
|
線纜類型 |
HDMI線纜 |
DiiVA專用線纜 |
低成本標準超5類線或6類線 |
|
連接器 |
HDMI連接器 |
DiiVA專用連接器 |
標準 RJ-45連接器 |
|
供電能力 |
No |
5W |
最高100W (可用於機頂盒向LCD TV供電等應用) |
|
以太網 |
100Mbps |
Giga |
Giga |
|
菊花鏈 |
No |
Yes |
Yes |
|
多流 |
No |
Yes |
Yes |
|
便於安裝 |
No |
No |
Yes(類似網線安裝) |
|
HDCP認證 |
Yes |
No |
Yes |
|
需要修改固件 |
No |
Yes |
No |
|
USB |
No |
Yes |
Yes |
|
網絡布線 |
No |
受限於距離,限於單房間的菊花鏈和星形拓撲 |
長距離,可適用於辦公和工業環境的菊花鏈和星形拓撲 |
由上表可以看出,HDbaseT相比HDMI提供了更多特性的優勢,未來是否能替代HDMI呢?“目前並不是想替代HDMI,而是將HDbaseT作為HDMI的一個有益的補充,” Marvin表示,“許多HDMI做不到的地方都可以由HDbaseT替代,基於HDbaseT的Media Hub方案,直接輸入HDMI信號,既可轉換為HDbaseT輸出,從而實現很長的傳輸距離。”在年初的CES展上,Valens展示了收款發送芯片VS100TX和接收芯片VS100RX,而HDbaseT技術也得到多家消費電子大廠的支持。LG電子在CES上展示了基於HDbaseT技術的媒體中心(Media Hub),船井(Funai)展示了基於HDbaseT的LCD TV,Gefen發布了一款用於延長HDMI接口傳輸距離的轉接盒解決方案,采用的正是Valens的HDbaseT技術。相比DiiVA標準芯片遲遲不能發布的狀況,HDbaseT已經搶先了一大步。目前,已有LG、三星、索尼等家電大廠加入HDBaseT跨行業聯盟,未來還將吸引更多的消費電子廠商和內容廠商加入。
[page]
Marvin進一步指出了HDbaseT技術瞄準的應用市場:“對於大賣場、機場、公共場合等區域的LCD TV、電視牆、LED屏等顯示設備,往往需要很長的線纜和複雜的布線,HDMI顯然不能滿足長度和成本需求,現在常用的模擬視頻和音頻傳輸也已經無法滿足高清視頻要求,而HDbaseT技術用網線既能實現

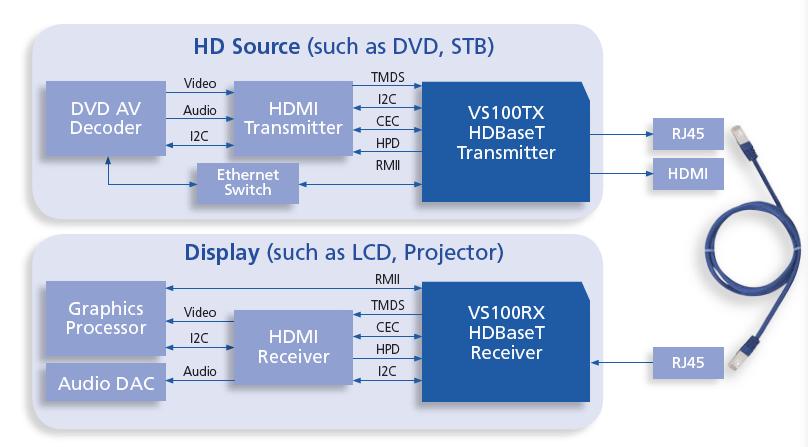

HDbaseT技術與現有HDMI傳輸方案配合,設計十分簡單,為STB和TV廠商提供更多賣點
Valens在2006年成立於以色列,據Marvin介紹,該公司在2007年獲得了700萬美元風投之後,目前已經實現了盈利,在美國,日韓都獲得了不少訂單,目前已經開始瞄準中國市場的推廣。Marvin表biao示shi,中zhong國guo消xiao費fei電dian子zi廠chang商shang相xiang對dui國guo際ji大da廠chang往wang往wang采cai取qu跟gen隨sui的de戰zhan略lve,比bi較jiao缺que乏fa創chuang新xin,但dan創chuang新xin技ji術shu提ti出chu的de時shi期qi往wang往wang是shi廠chang商shang獲huo得de利li潤run最zui高gao的de時shi期qi,等deng到dao所suo有you廠chang商shang都dou加jia入ru,廠chang商shang利li潤run必bi然ran大da打da折zhe扣kou。HDbaseT看起來與DisplayPort一樣是作為HDMI的替代技術,但在性能方麵提供了超越後兩者的優勢,本土家電廠商如果能抓住機會開發創新產品,必然會獲得豐厚回報。
