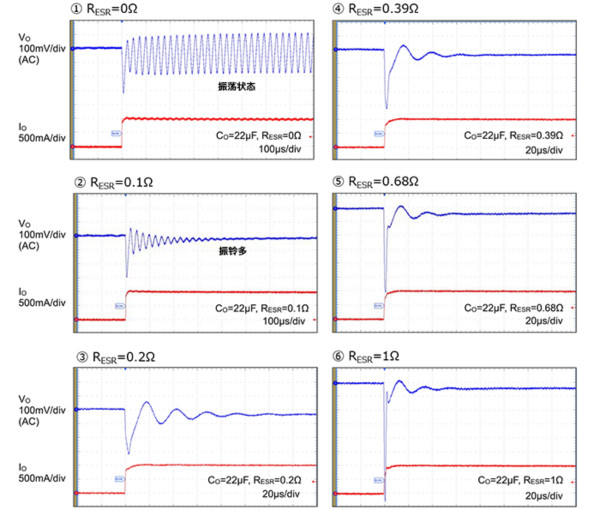

階躍響應波形示例

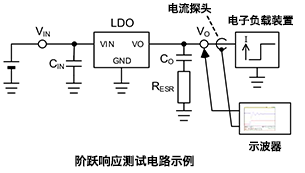

下麵的波形圖是使電路圖中的RESR從0Ω～1Ω變化時的階躍響應（負載瞬態響應）示例。



①是RESR為0Ω，即未添加的狀態。當負載電流上升時，輸出振蕩。這是使用MLCC作為輸出電容器時發生振蕩現象的一個示例。從相位的角度來看，幾乎沒有裕度。





②是RESR為0.1Ω時的波形。發生振鈴並逐漸收斂，但是到穩定所花的時間很長，並且振鈴可能會作為噪聲產生不利影響。



③是RESR為0.2Ω時的波形。振鈴大大減少。請注意


，從③開始的時間軸為20µs/div。



之後的波形中
，當將RESR增加到1Ω時
，振鈴會略有減少，但響應變慢
，並且在負載上升的時間點
，輸出電壓的下降幅度增加。



在這6個示例中，可以看出③或④
、或介於兩者之間的RESR值是折衷值。



有一些注意事項。在該示例中
，CO為22µF
，但如果CO的電容量變化
，特性也會變化。在進行優化時
，可能還需要考慮電容量。另外
，還有其他一些影響因素，比如負載電流值、電流階躍的壓擺率、線性穩壓器ICdeleixingdeng。yinci，nanyiyigaierlundiquedingchangshu，erqiezaizhegedianlutiaojianxiazhaodaodezuijiachangshuyebuyidingshiyongyuqitadianlu。shilizhongdedianzuzhizhishiyigeleisiyuqierudiandecankao，shijishanghaixuyaokaolvqitatiaojian。





關鍵要點:



・當無法測量線性穩壓器相位裕度時，解決方案之一是使用階躍響應法輕鬆地確認線性穩壓器的穩定性。

・從線性穩壓器階躍響應的觀察波形中，找出振鈴較小、收斂較快的常數。

・可(ke)以(yi)說(shuo)線(xian)性(xing)穩(wen)壓(ya)器(qi)階(jie)躍(yue)響(xiang)應(ying)特(te)性(xing)是(shi)基(ji)於(yu)多(duo)種(zhong)因(yin)素(su)的(de)綜(zong)合(he)特(te)性(xing)，因(yin)此(ci)在(zai)進(jin)行(xing)優(you)化(hua)時(shi)不(bu)是(shi)隻(zhi)確(que)認(ren)一(yi)個(ge)部(bu)件(jian)的(de)常(chang)數(shu)，還(hai)要(yao)確(que)認(ren)其(qi)他(ta)部(bu)件(jian)的(de)參(can)數(shu)。
