圖1

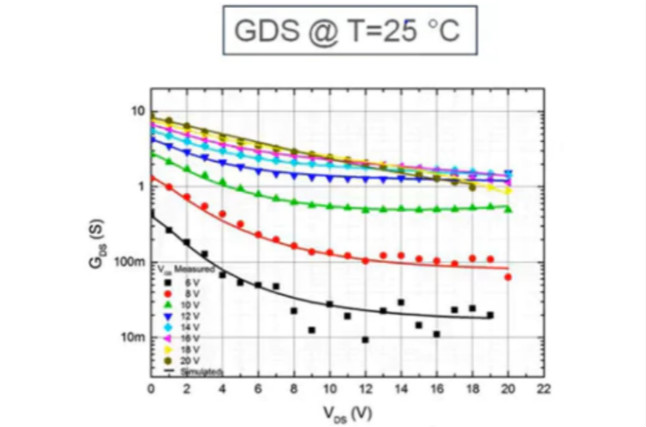

我們首先在上麵的圖1中顯示輸出電流-電dian壓ya特te性xing。該gai模mo型xing準zhun確que地di預yu測ce了le整zheng個ge偏pian置zhi範fan圍wei，包bao括kuo高gao門men極ji處chu的de漂piao移yi區qu和he漏lou極ji偏pian差cha。右you邊bian圖tu中zhong精jing確que的de傳chuan導dao仿fang真zhen突tu出chu了le模mo型xing的de連lian續xu性xing
，這zhe對dui於yu強qiang固gu的de收shou斂lian性xing能neng非fei常chang重zhong要yao。除chu了le線xian性xing地di發fa現xian隱yin藏zang的de不bu準zhun確que和he不bu連lian續xu之zhi外wai，我wo們men還hai常chang以yi對dui數shu標biao度du觀guan察cha。



圖2



在圖2中
，我們顯示了在寬溫度範圍內電流電壓
、RDSon和閾值電壓的結果。SiC MOSFET器件由於其穩定的溫度性能而非常有吸引力。寬溫度範圍的高精度建模使設計師能夠充分利用這一品質。



圖3



在本係列博客的第一部分中

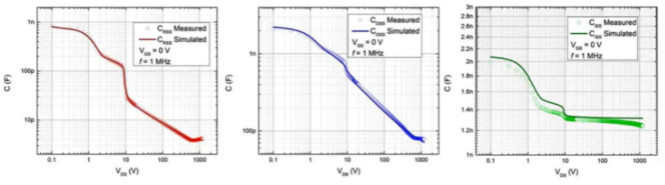

，我們介紹了複雜器件電容的物理模型。結果如圖3所示。在左邊，CRSS(或CGD)仿真跟蹤超過兩個以上數量級數據的多重變化，隻在一個對數標度上可見。



圖4

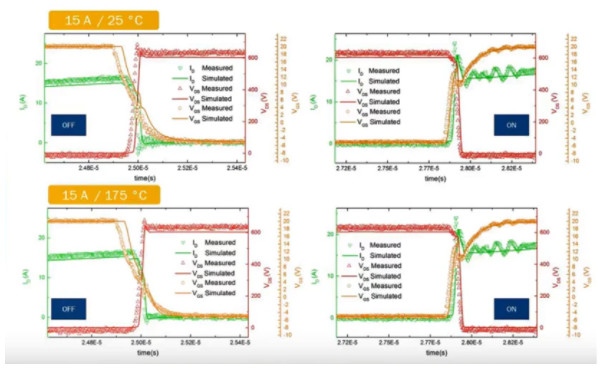

通過精確建模的固有電容和器件布板寄生值，就可以得出開關結果，如圖4所示，不需要額外的模型精調。這保真度水平使應用設計人員有信心精確仿真器件電路相互影響，如dV/dt、dI/dt、開關損耗和電磁幹擾(EMI)。還可研究和優化門極驅動器和電源回路的相互作用。



滿足客戶多樣化的仿真平台需求對我們很重要。因此

，SPICE不可知論的方法至關重要。不可知論法意思是在行業標準仿真軟件中隻使用最小公分母結構
，避免依賴仿真器的專有方案。



安森美半導體提供一係列先進的寬禁帶器件和仿真環境。這完整的陣容構成一個生態係統
，使我們的客戶能夠充分實現新的
、令人興奮的寬禁帶應用和係統的潛力。
