AD8230自穩零儀表放大器



AD8230是一款儀表放大器，基於自穩零拓撲結構，同時具有高共模信號抑製性能。



內部信號路徑由一個有源差分采樣保持級(前置放大器)構成
，其後是一個差分放大器(增益放大器)。zhelianggefangdaqiyiziwenlingfangshilaizuidachengdudijianshaoshitiaohepiaoyi。quanchafentuopujiegouhuitigaoxinhaoduijishengzaoshenghewenduxiaoyingdekangraodu。fangdaqizengyiyoulianggewaibudianzujinxingshezhi，yibianyushixianTC匹配。AD8230可以接受的輸入共模電壓範圍是電源電壓(±5 V)之內(含電源電壓)。信號采樣速率由一個6 kHz片內振蕩器和邏輯控製
，以獲得所需的非重疊時鍾相位。



為了簡化功能描述，我們將使用兩個時序時鍾相位A和B來區分內部操作的順序
，分別如圖1和圖2所示。相位A(采樣相位)操作如圖1所示。

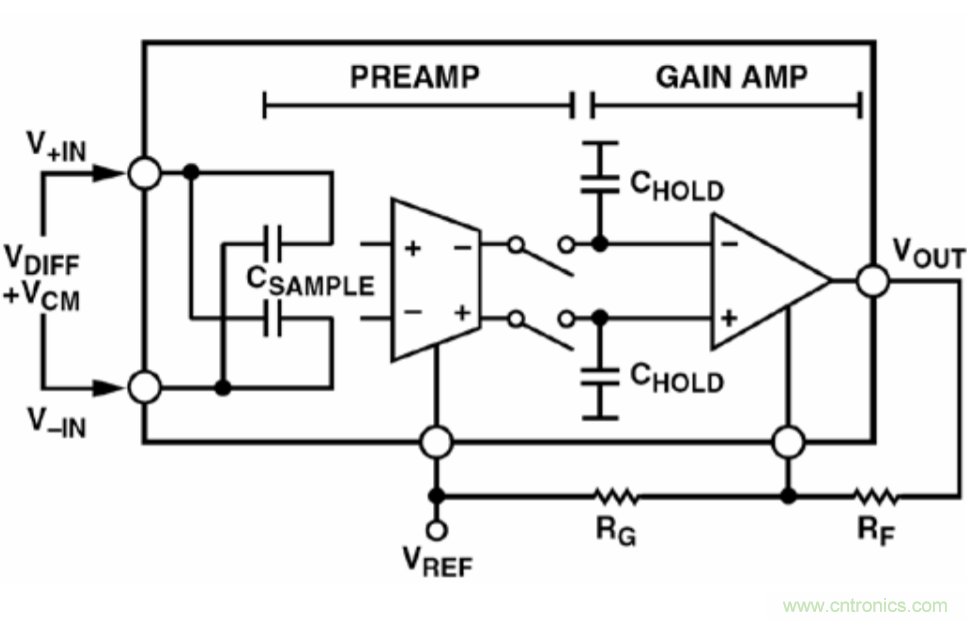

圖1：采樣相位(相位A)中的AD8230自穩零儀表放大器



在相位A期間，采樣電容在共模電位下與輸入信號相連。輸入信號的電壓差VDIFF存儲於采樣電容CSAMPLE中。隻要采樣電容的共模電位不同於前置放大器
，則輸入的共模電位就會影響CSAMPLE。在此期間，增益放大器與前置放大器斷開，以便使其輸出保持在之前采樣的輸

入信號所設置的電平
，即圖1中CHOLD所保持的電平。



在相位B中，對模擬輸入信號進行采樣時

，結果將移除輸入共模成分。相位B的狀態如圖2所示。

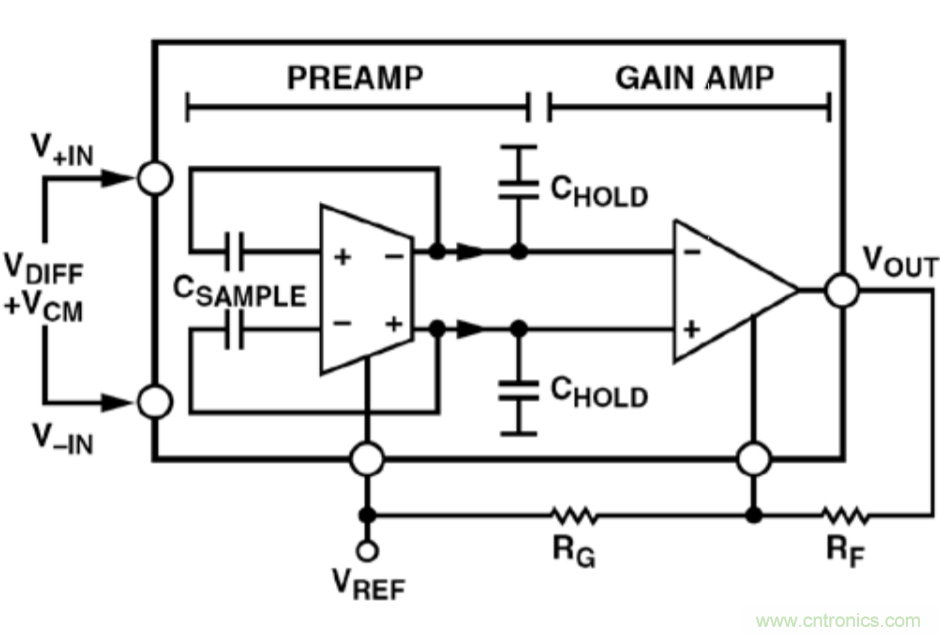

圖2：傳輸相位(相位B)中的AD8230自穩零儀表放大器



前置放大器的共模輸出保持在基準電位VREF。當采樣電容的底板連接到前置放大器的輸出端時

，輸入信號共模電壓將被拉升至放大器的共模電壓VREF。通tong過guo這zhe種zhong方fang式shi，采cai樣yang電dian容rong達da到dao與yu前qian置zhi放fang大da器qi相xiang同tong的de共gong模mo電dian壓ya。剩sheng餘yu的de差cha分fen信xin號hao出chu現xian在zai增zeng益yi放fang大da器qi上shang
，從cong而er刷shua新xin保bao持chi電dian容rong的de信xin號hao電dian位wei，如ru圖tu2所示。增益放大器會調理存儲於保持電容CHOLD上的更新信號。



前置放大器和增益放大器都具有自穩零特性。前置放大器在相位A期間(即當采樣電容與信號源相連時)自(zi)動(dong)歸(gui)零(ling)。通(tong)過(guo)將(jiang)前(qian)置(zhi)放(fang)大(da)器(qi)的(de)差(cha)分(fen)輸(shu)入(ru)連(lian)接(jie)在(zai)一(yi)起(qi)，所(suo)產(chan)生(sheng)折(zhe)合(he)到(dao)輸(shu)出(chu)端(duan)的(de)失(shi)調(tiao)電(dian)壓(ya)被(bei)連(lian)接(jie)至(zhi)前(qian)置(zhi)放(fang)大(da)器(qi)的(de)一(yi)個(ge)輔(fu)助(zhu)端(duan)口(kou)上(shang)。負(fu)反(fan)饋(kui)會(hui)強(qiang)製(zhi)在(zai)輔(fu)助(zhu)端(duan)口(kou)產(chan)生(sheng)消(xiao)除(chu)電(dian)壓(ya)。在(zai)相(xiang)位(wei)B期間，前置放大器的輸入端不再短路，采樣電容則與前置放大器的輸入端和輸出端相連。前置放大器已在相位A中自動歸零
，其失調處於最低水平。可利用一個單獨的指零放大器(圖中未顯示)來實現自穩零功能。有關AD8230自穩零儀表放大器工作原理的更多詳情


，請參閱參考文獻3。



盡管AD8230在0.1 Hz至10 Hz帶寬範圍內的峰峰值RTI噪聲隻有3 µV，但是其在1 kHz下的電壓噪聲頻譜密度為240 nV/√Hz。因此，AD8230需要一個合適的輸出RC濾波器
，以將測量帶寬中的噪聲降至可以接受的水平。



AD8230自穩零儀表放大器的主要規格如圖3所示。

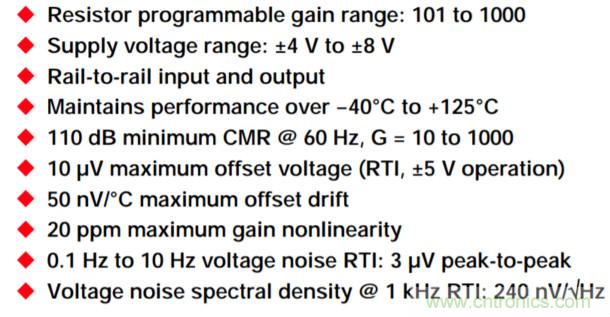

圖3：AD8230自穩零儀表放大器的主要規格



ADI公司針對單電源工作模式而優化的自穩零儀表放大器有AD8553、AD8555
、AD8556和AD8557四款。



參考文獻：



1. Hank Zumbahlen, Basic Linear Design, Analog Devices, 2006, ISBN: 0-915550-28-1. Also available as Linear Circuit Design Handbook, Elsevier-Newnes, 2008, ISBN-10: 0750687037, ISBN-13: 978-0750687034. Chapter 2.



2. Walter G. Jung, Op Amp Applications, Analog Devices, 2002, ISBN 0-916550-26-5, Also available as Op Amp Applications Handbook, Elsevier/Newnes, 2005, ISBN 0-7506-7844-5. Chapter 2.



3. Charles Kitchin and Lew Counts, A Designer''''''''s Guide to Instrumentation Amplifiers, 3rd Edition, Analog Devices, 2006.
