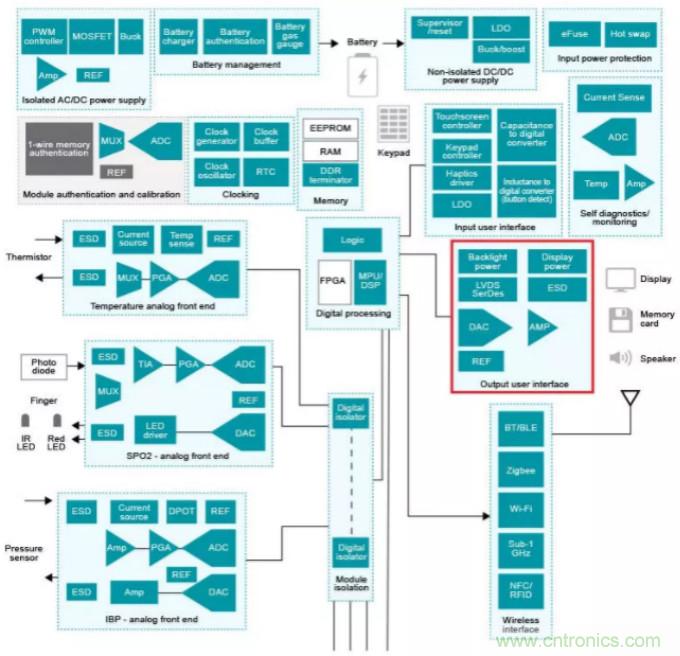

圖1顯示了多參數患者監護儀的簡要方框圖。紅框是輸出用戶界麵，它可以分別驅動顯示器和揚聲器fachukeshijingbaoheyinpinjingbao。gaizixitongzaidaduoshuyiliaoshebeizhongdouhenchangjian。genjuzhongduanshebeidejutiyaoqiuheyuqideguzhangtiaojian
，shejirenyuanhuishiyongbutongdejishulaishengchengshidangdejingbaoyintiao。zaibenwenzhong
，womenjianglunshuzuiweichangjiandeshejifangfaheshixianfangan。



圖1：多參數患者監護儀的簡要方框圖



圖2顯示了實現醫療設備警報的方框圖。醫療設備設計的一個主要要求是需要不受單一故障的影響。醫療設備的“單一故障狀態”指存在單個獨立的異常情況。在單一故障狀態下，醫療設備必須保證基本的安全（以免受物理危害）、提供最基本的功能，這稱為“基本性能”。對於大多數治療和所有緊急護理醫療設備而言，警報是基本性能的一部分。因此
，警報功能需要不受單一故障的影響。



下麵列出了醫用警報的單一故障狀態，包括：



1. 警報的主驅動源出現故障，如微控製器(MCU)。

2. 由市電供電的設備出現電源故障。

3. 由電池供電或使用備用電池的設備出現電池放電或其他故障。

4. 可聞或可視警報主電路出現故障。



zaiduiguzhangxiangyingshijianyaoqiubutaigaodeyiliaoshebeizhong

，kewenhekeshijingbaokezuoweirongyubaojinggongnengxianghubuchong。danzaihuxijidengjinjihulishebeizhong
，duiguzhangxiangyingshijiandeyaoqiufeichangyange。

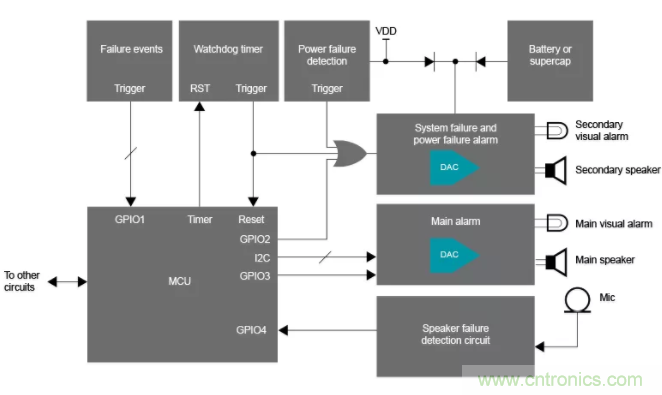

圖2：醫療設備警報係統的可能實現方式



從圖2中(zhong)可(ke)以(yi)看(kan)到(dao)，警(jing)報(bao)子(zi)係(xi)統(tong)通(tong)過(guo)設(she)置(zhi)兩(liang)組(zu)可(ke)視(shi)和(he)可(ke)聞(wen)警(jing)報(bao)，實(shi)現(xian)了(le)冗(rong)餘(yu)功(gong)能(neng)。使(shi)用(yong)重(zhong)合(he)電(dian)路(lu)可(ke)檢(jian)測(ce)主(zhu)報(bao)警(jing)功(gong)能(neng)是(shi)否(fou)出(chu)現(xian)故(gu)障(zhang)。重(zhong)合(he)電(dian)路(lu)則(ze)通(tong)常(chang)將(jiang)麥(mai)克(ke)風(feng)靠(kao)近(jin)揚(yang)聲(sheng)器(qi)放(fang)置(zhi)，用(yong)來(lai)監(jian)聽(ting)聲(sheng)級(ji)。當(dang)麥(mai)克(ke)風(feng)接(jie)收(shou)到(dao)的(de)聲(sheng)音(yin)與(yu)電(dian)路(lu)產(chan)生(sheng)的(de)聲(sheng)音(yin)不(bu)同(tong)時(shi)，便(bian)會(hui)顯(xian)示(shi)錯(cuo)誤(wu)信(xin)息(xi)。TI的警報音調發生器參考設計采用了示例中的重合電路。



現在有多種方式可以實現報警功能，例如使用MCU
、現場可編程門陣列(FPGA)或複雜可編程邏輯器件(CPLD)、集成蜂鳴器、音頻編解碼器或分立式運算放大器和膠合邏輯。所有這些技術都各有利弊。表1從不同終端設備的可配置性、可用性、成本
、物料清單和適用性方麵對不同的實現方法進行了比較。

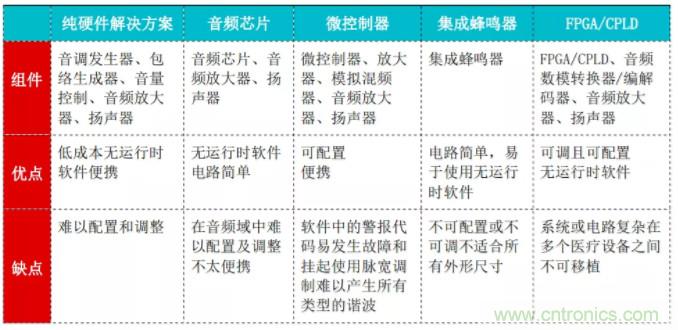

表1：醫用警報實現技術比較



實現醫用警報的一個方法是使用DAC53701這樣的10位智能數模轉換器(DAC)，它支持使用預編程波形生成醫用警報。此DAC可用於生成可聞和可視警報，並支持脈衝頻率、脈衝包絡和脈衝群時序配置。
