用於數據采集的超高性能差分輸出可編程增益儀表放大器
發布時間:2020-03-13 來源:Reem Malik 和 Sandro Herrera 責任編輯:wenwei
【導讀】數據采集係統和可編程邏輯控製器(PLC)需要多功能的高性能模擬前端,以便與各種傳感器進行接口,來精確、可靠地測量信號。根據傳感器具體類型和待測電壓/電流幅度的不同,信號可能需要放大或衰減,從而匹配模數轉換器(ADC)的滿量程輸入範圍,以供進一步的數字處理和反饋控製。
數據采集係統的典型電壓測量範圍是從±0.1 V到±10 V。通過選擇正確的電壓範圍,用戶間接的更改係統增益,使模數轉換器(ADC)輸入端的采樣電壓幅度最大,進而最大程度地提高信噪比(SNR)和(he)測(ce)量(liang)精(jing)度(du)。在(zai)典(dian)型(xing)的(de)數(shu)據(ju)采(cai)集(ji)係(xi)統(tong)中(zhong),需(xu)要(yao)衰(shuai)減(jian)的(de)信(xin)號(hao)與(yu)需(xu)要(yao)放(fang)大(da)的(de)信(xin)號(hao)分(fen)別(bie)通(tong)過(guo)不(bu)同(tong)的(de)信(xin)號(hao)路(lu)徑(jing)進(jin)行(xing)處(chu)理(li),這(zhe)通(tong)常(chang)導(dao)致(zhi)係(xi)統(tong)設(she)計(ji)更(geng)為(wei)複(fu)雜(za),需(xu)要(yao)額(e)外(wai)的(de)器(qi)件(jian),並(bing)且(qie)占(zhan)用(yong)更(geng)多(duo)的(de)電(dian)路(lu)板(ban)空(kong)間(jian)。在(zai)同(tong)一(yi)信(xin)號(hao)路(lu)徑(jing)中(zhong)實(shi)現(xian)衰(shuai)減(jian)和(he)放(fang)大(da)的(de)解(jie)決(jue)方(fang)案(an)一(yi)般(ban)使(shi)用(yong)可(ke)編(bian)程(cheng)增(zeng)益(yi)放(fang)大(da)器(qi)和(he)可(ke)變(bian)增(zeng)益(yi)放(fang)大(da)器(qi),但(dan)這(zhe)些(xie)放(fang)大(da)器(qi)往(wang)往(wang)不(bu)能(neng)提(ti)供(gong)許(xu)多(duo)工(gong)業(ye)和(he)儀(yi)器(qi)儀(yi)表(biao)應(ying)用(yong)所(suo)需(xu)的(de)高(gao)直(zhi)流(liu)精(jing)度(du)和(he)溫(wen)度(du)穩(wen)定(ding)性(xing)。
有一種方法可以構建一個強大的模擬前端,以便在單一信號路徑中實現衰減和放大,並且提供差分輸出來驅動高性能模數轉換器,如圖1所示,將一個可編程增益儀表放大器(PGIA),如AD8250 (增益為1、2、5或10),AD8251(增益為1、2、4或8)或AD8253(增益為1、10、100或1000)等,與一個全差分漏鬥(衰減)放大器,如AD8475等級聯。該解決方案簡單靈活,具有高速特性,並提供出色的精度和溫度穩定性。
上述可編程增益儀表放大器提供5.3 GΩ差分輸入阻抗和–110 dB總諧波失真(THD),非常適合與各種傳感器接口。當增益為10時,AD8250的保證特性包括:3 MHz帶寬、18 nV/√Hz電壓噪聲、685 ns的0.001%建立時間、1.7 μV/°C失調漂移、10 ppm/°C增益漂移以及90 dB共模抑製比(DC至50 kHz)。精密直流性能與高速能力的結合,使得這些放大器非常適合具有多路複用輸入的數據采集應用。
AD8475是一款高速、集成精密電阻的全差分漏鬥放大器,提供0.4或0.8倍的精密衰減、共模電平轉換、單端差分轉換及輸入過壓保護等功能。這個易於使用、完全集成的精密增益模塊采用+5 V單電源供電時,可以處理最高±10 V的信號電平。因此,它能使工業電平信號與低壓、高性能、采樣速率高達4 MSPS的16位和18位逐次逼近(SAR)型ADC的差分輸入範圍匹配。
如圖1所示,AD825x和AD8475配合工作,構成一個靈活的高性能模擬前端。表1列出了可以實現的增益組合,具體取決於輸入和輸出電壓範圍要求。

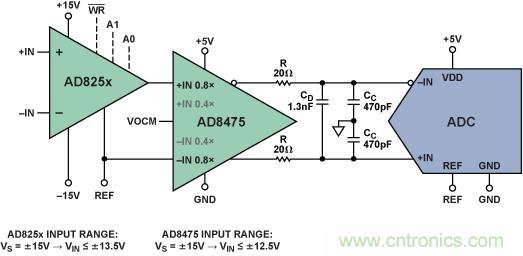

圖1. 使用AD825x PGIA和AD8475差分輸出漏鬥放大器的數據采集模擬前端

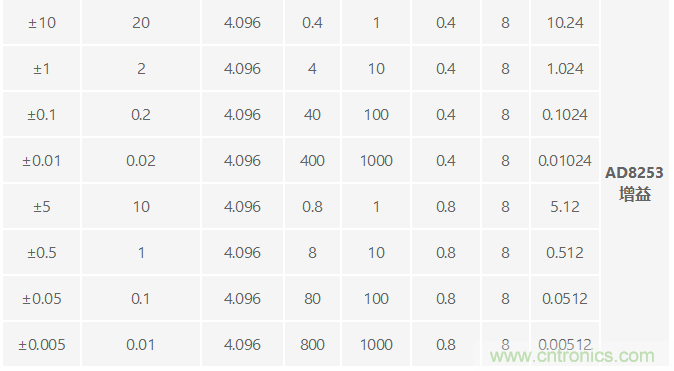

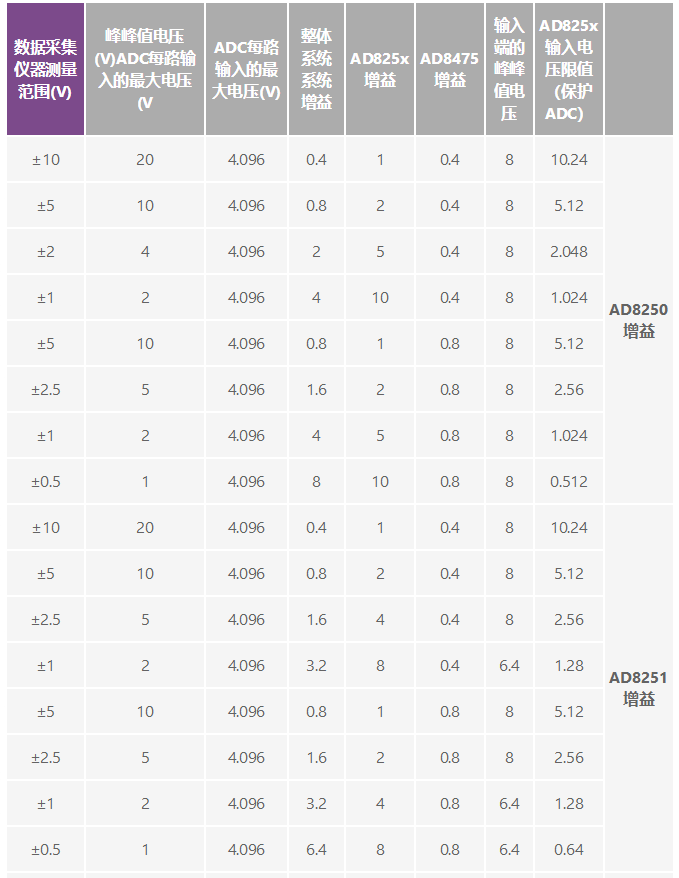

表1. AD8475與AD8250、AD8251或AD8253組合可以實現的輸入電壓範圍和增益


能力:輸入電壓範圍和帶寬
采用±15 V電源供電時,AD825x係列PGIA的最大輸入電壓範圍約為±13.5 V(AD8250和AD8251提供最高超過電源軌13 V的額外過壓保護)。在本應用中,對PGIA輸入電壓範圍的有效限製由ADC輸入的滿量程電壓範圍和從傳感器到ADC的信號路徑增益設置。例如,18位2 MSPS PulSAR ADCAD7986采用2.5 V單電源供電,典型基準電壓為4.096 V,其差分輸入支持最高±4.096 V的電壓(輸入電壓0 V至4.096 V和4.096 V至0 V)。如果模擬前端的總增益設置為0.4,即AD825x的增益為1,AD8475的增益為0.4,則係統可以處理的輸入信號最大幅度為±10.24 V。
為了確定係統所需的增益設置組合,應考慮ADC (VFS)的滿量程輸入電壓以及傳感器預計會提供的最小/最大電流或電壓電平。

就其精度和功能水平而言,該模擬前端的速度和帶寬極為出色。該電路的速度和帶寬由下列因素共同決定:
● AD825x建立時間:對於10 V輸出電壓躍遷,AD8250的0.001%(16位)建立時間為615 ns。
● AD825x壓擺率:AD825x的壓擺率在20 V/µs到30 V/µs之間,具體取決於增益設置。AD8475的壓擺率為50 V/µs,因此係統受限於AD825x的壓擺率。
● 抗混疊濾波器(AAF)截止頻率:該濾波器由用戶定義,用於限製ADC輸入端的信號帶寬,防止混疊,並提高信號鏈的信噪比(詳情參閱放大器和ADC的數據手冊)。
● ADC采樣速率:AD8475可以驅動最高4 MSPS的18位分辨率轉換器。
許多數據采集和過程控製係統需要測量壓力、溫(wen)度(du)和(he)其(qi)它(ta)低(di)頻(pin)輸(shu)入(ru)信(xin)號(hao),因(yin)此(ci)前(qian)端(duan)放(fang)大(da)器(qi)的(de)直(zhi)流(liu)精(jing)度(du)和(he)溫(wen)度(du)穩(wen)定(ding)性(xing)對(dui)於(yu)係(xi)統(tong)性(xing)能(neng)至(zhi)關(guan)重(zhong)要(yao)。許(xu)多(duo)應(ying)用(yong)使(shi)用(yong)多(duo)個(ge)傳(chuan)感(gan)器(qi),這(zhe)些(xie)傳(chuan)感(gan)器(qi)以(yi)輪(lun)詢(xun)方(fang)式(shi)多(duo)路(lu)複(fu)用(yong)連(lian)接(jie)到(dao)放(fang)大(da)器(qi)輸(shu)入(ru)端(duan)。通(tong)常(chang)而(er)言(yan),輪(lun)詢(xun)頻(pin)率(lv)遠(yuan)大(da)於(yu)目(mu)標(biao)信(xin)號(hao)的(de)帶(dai)寬(kuan)。當(dang)多(duo)路(lu)複(fu)用(yong)器(qi)從(cong)一(yi)個(ge)傳(chuan)感(gan)器(qi)切(qie)換(huan)到(dao)另(ling)一(yi)個(ge)傳(chuan)感(gan)器(qi)時(shi),放(fang)大(da)器(qi)輸(shu)入(ru)端(duan)經(jing)曆(li)的(de)電(dian)壓(ya)變(bian)化(hua)是(shi)未(wei)知(zhi)的(de),因(yin)此(ci)設(she)計(ji)必(bi)須(xu)考(kao)慮(lv)最(zui)差(cha)情(qing)況(kuang)——滿量程電壓躍遷。放大器必須能夠在所分配的切換時間內從該滿量程躍遷完成建立,該建立時間還必須短於ADC采集信號所需的建立時間。
在AD8475與ADC輸入端之間,建議使用一個抗混疊濾波器(AAF),以便對提供給ADC輸入端的信號和噪聲帶寬進行限製,防止不需要的混疊效應,並提高係統的信噪比。此外,AAF能夠吸收一些ADC輸入瞬變電流,因此該濾波器也能在放大器與ADC的開關電容輸入端之間提供某種隔離。AAF通常利用簡單的RC網絡實現,如圖1中所示。濾波器帶寬通過下式計算:

許多情況下,該濾波器的R和C值根據經驗進行優化,以便為ADC提供必需的帶寬、建立時間和驅動能力。如需具體建議,請參閱ADC數據手冊。
結束語
AD8475與AD825x係列PGIA相結合,可實現一種簡單靈活、高性能、多功能的模擬前端。針對信號放大和衰減處理,該模擬前端可以提供多種可編程的增益組合,從而優化不同的測量電壓範圍。AD825x的性能和可編程能力非常適合多路複用型測量係統,AD8475zenengtigongchusedejiekoulailianjiejingmimoshuzhuanhuanqi。liangzhongfangdaqixietiaogongzuoyibaochichuanganqixinhaodewanzhengxing,weigongyeceliangxitongtigongyigegaoxingnengmoniqianduan。
有關AD8475用作精密逐次逼近型ADC驅動器的更多信息,請參閱電路筆記CN-0180:用於工業級信號的精密、低功耗、單電源、全集成差分ADC驅動器。
