額溫槍如何順利通過EMC靜電測試

發布時間：2020-03-05 責任編輯：wenwei

【導讀】henduofangangongsikaishijiajinkaifachanpin，zuoweizhuanyefuwudiancijianrongdeleimaodianzi，teyitixingkaifazheewenqiangshuyuyiliaodianziqixie，zaimanzugongnengxingdetongshi，haixuyaotongguodiancijianrongYY0505-2012的相關測試項目，比如靜電、輻射。

額溫槍如何順利通過EMC 靜電測試

額溫槍是新冠疫情出來的搶手貨，一槍難求。

henduofangangongsikaishijiajinkaifachanpin，zuoweizhuanyefuwudiancijianrongdeleimaodianzi，teyitixingkaifazheewenqiangshuyuyiliaodianziqixie，zaimanzugongnengxingdetongshi，haixuyaotongguodiancijianrongYY0505-2012的相關測試項目，比如靜電、輻射。

http://www.0-fzl.cn/art/artinfo/id/80037779

http://www.0-fzl.cn/art/artinfo/id/80037779

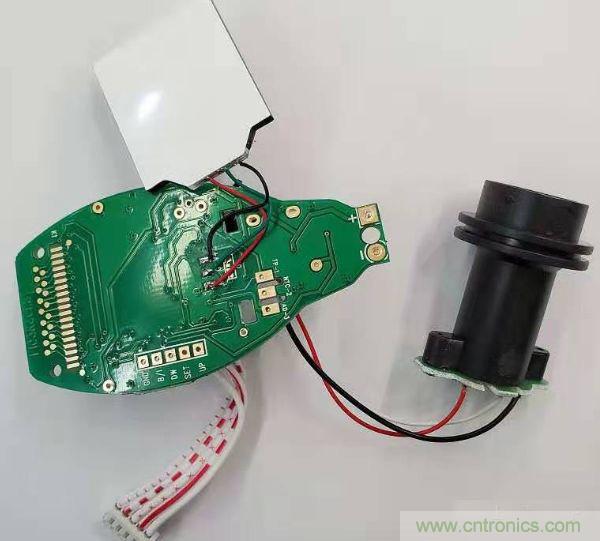

額溫槍方案

目前額溫槍集成芯片的方案大概有宏康眾智芯聖中穎賽元等廠商。

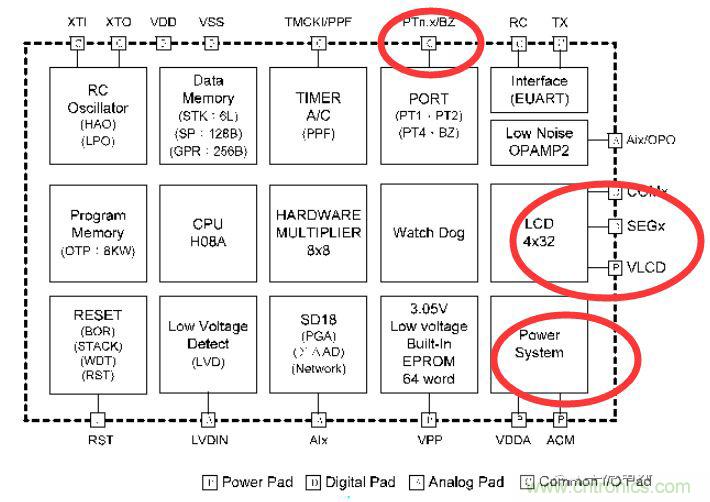

以下列舉的是大概的方案框圖，圈中部分是靜電部分需要控製的重點部位。這些部分要做好過壓EOS和 ESD的設計，保證通過EMC測試。

http://www.0-fzl.cn/art/artinfo/id/80037779

電源部分靜電保護

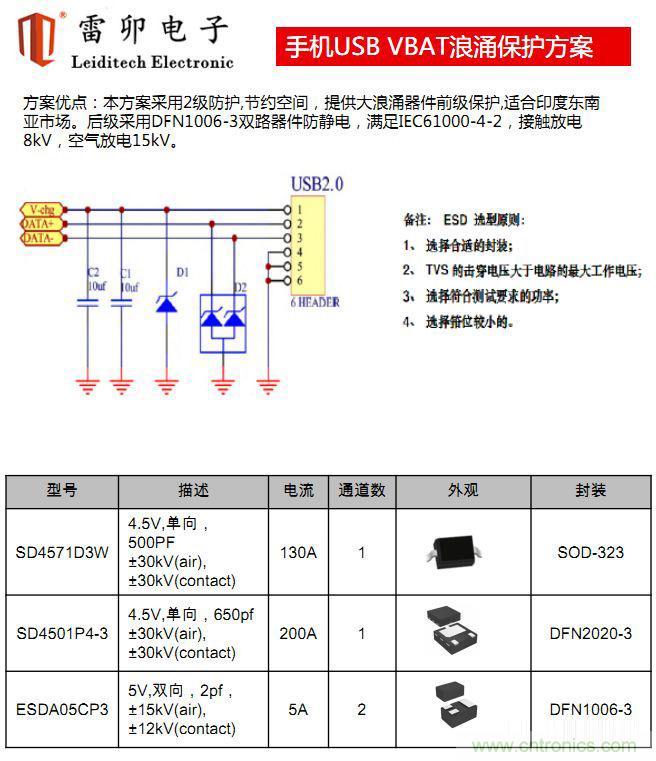

電源部分一般采用鋰電池USB可充電或者幹電池方案，靜電電路圖類似手機充電如下：

http://www.0-fzl.cn/art/artinfo/id/80037779

LCD部分靜電保護

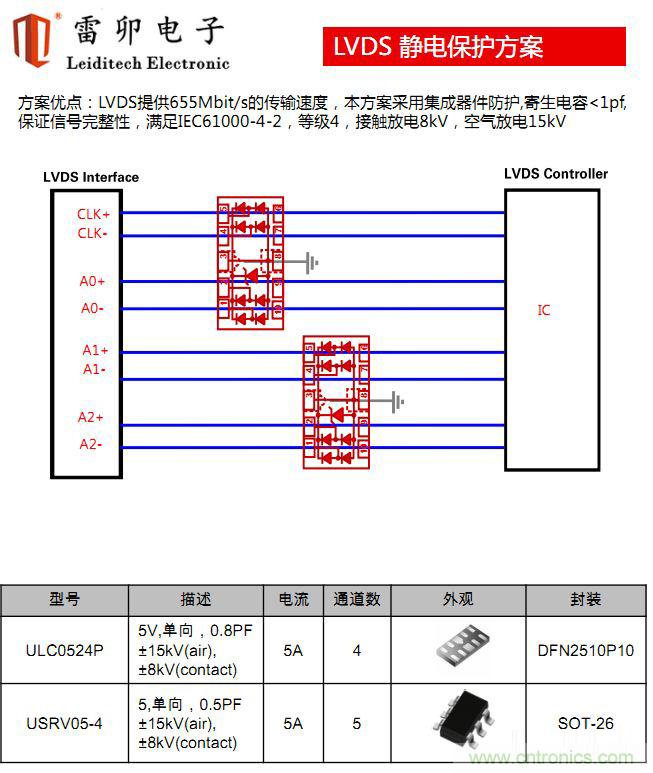

LCD本身靜電防護能力是比較差的，所以需要在接口出加ESD器件，要不然整改起來非常麻煩。推薦以下保護方案，節約體積。

http://www.0-fzl.cn/art/artinfo/id/80037779

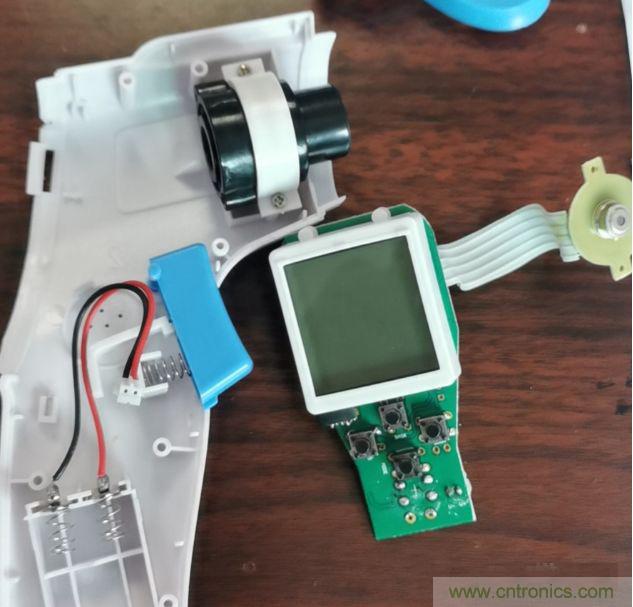

控製按鈕靜電保護

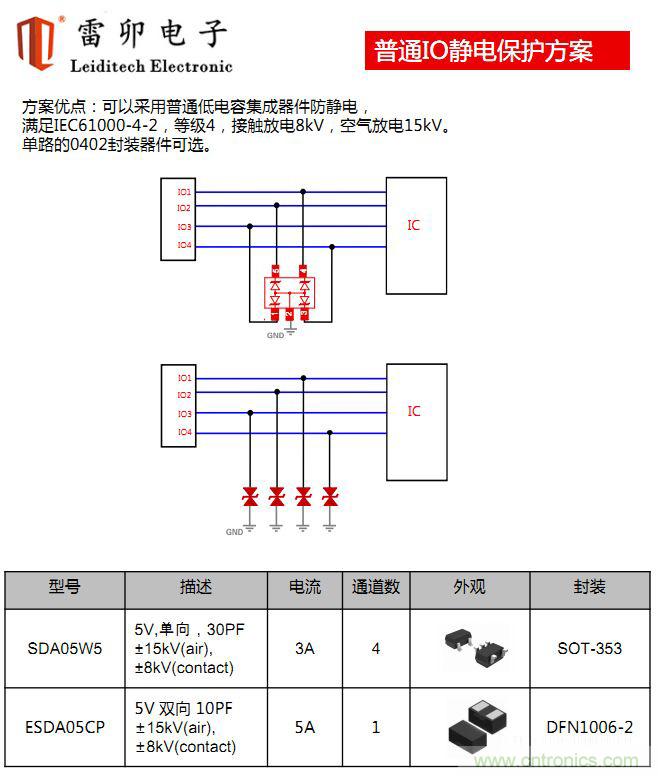

控製按鈕是低速信號，經常動作，會有靜電產生，可以自由選擇單路或多路集成的ESD器件。

http://www.0-fzl.cn/art/artinfo/id/80037779

總結

電子產品的接口防護需用過壓保護器件，很多工程師意識到要用保護器件，但由於選型不當或沒按照ESD電路PCB設計原則，造成產品靜電測試或EMC測試不通過，產品多次驗證測試，浪費人力財力，造成產品延遲上市的事情總有發生，或過度設計，造成成本壓力。

雷卯專業為客戶提供電磁兼容EMC的設計服務，提供實驗室做摸底測試，從客戶高效，控本方便完成設計，希望為更多的客戶能快速通過EMC的項目，提高產品可靠性盡力。

雷卯電子電磁兼容實驗室，提供外圍靜電保護參考電路。

來源：上海雷卯電子。
