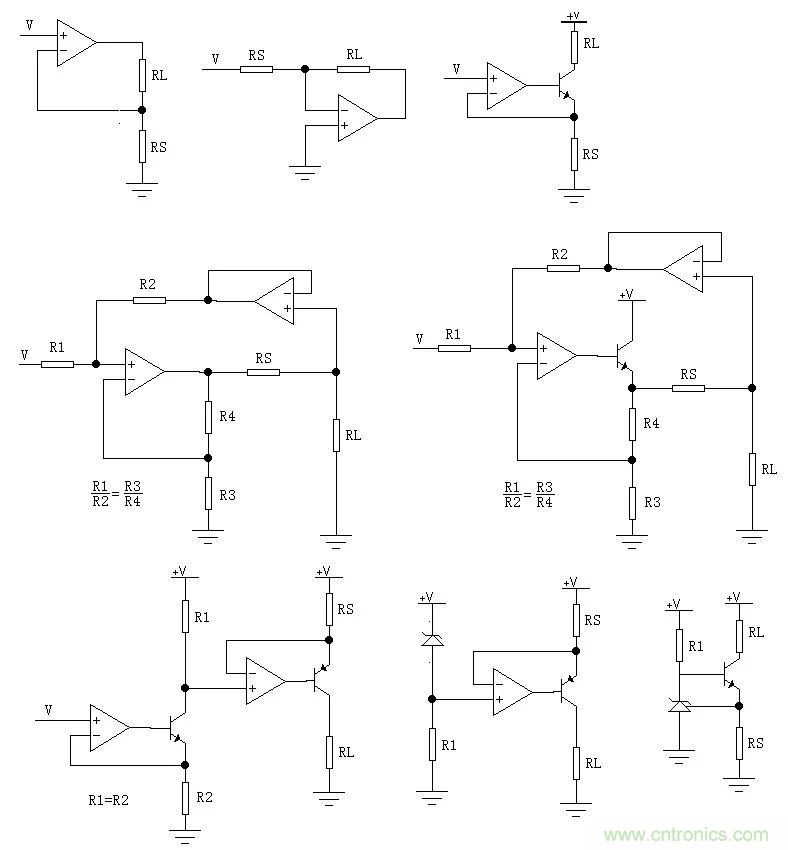

這幾種電路都可以在負載電阻RL上獲得恒流輸出。



第一種由於RL浮地，一般很少用。



第二種RL是虛地，也很少使用。



第三種雖然RL浮地，但是RL一端接正電源端，比較常用。



第四種是正反饋平衡式，是由於負載RL接地而受到人們的喜愛。



第五種和第四種原理相同，隻是擴大了電流的輸出能力。人們在使用中常常把電阻R2取的比負載RL大的多而省略了跟隨器運放。這種電路也是對地負載。



後邊兩種是恒流源電路。



對比幾種V/I電路，凡是沒有三極管之類的單向器件
，都可以實現交流恒流。加了三極管之後就隻能做單向直流恒流了。



第(di)四(si)和(he)第(di)五(wu)是(shi)建(jian)立(li)在(zai)正(zheng)負(fu)反(fan)饋(kui)平(ping)衡(heng)的(de)基(ji)礎(chu)上(shang)的(de)。如(ru)果(guo)由(you)於(yu)電(dian)阻(zu)的(de)誤(wu)差(cha)而(er)失(shi)去(qu)平(ping)衡(heng)，會(hui)影(ying)響(xiang)恒(heng)流(liu)輸(shu)出(chu)特(te)性(xing)，也(ye)就(jiu)是(shi)說(shuo)輸(shu)出(chu)電(dian)流(liu)會(hui)隨(sui)負(fu)載(zai)變(bian)化(hua)。



而其他幾種電阻的誤差隻會影響輸出電流的值，而不會影響輸出特性。



如果輸出電流大或者嫌三極管的集電極電流和發射極電流不相等，可以把三極管換成MOSFET。
