在電動工具、掃地機器人
、無繩吸塵器等帶有鋰電池包的設備中，為了確保安全可靠地充電，普遍要求 AC/DC 充電器具有優於 0.5% 的絕對穩壓精度輸出，同時具有恒流控製功能，並在充電開始前確認電池包電壓
、ID
、溫度等參數，充電中實時監控充電狀態，並在充滿電時給出狀態指示，便於用戶使用。



傳統的電池包充電器為了實現所要求的穩壓精度和充電要求，隻能使用複雜的電路結構進行充電器的設計，通過市售電壓基準 IC 搭配多達 6 個(ge)甚(shen)至(zhi)以(yi)上(shang)串(chuan)並(bing)聯(lian)電(dian)阻(zu)進(jin)行(xing)穩(wen)壓(ya)采(cai)樣(yang)反(fan)饋(kui)，然(ran)後(hou)在(zai)產(chan)線(xian)進(jin)行(xing)測(ce)試(shi)時(shi)，通(tong)過(guo)手(shou)工(gong)對(dui)電(dian)阻(zu)組(zu)合(he)進(jin)行(xing)校(xiao)準(zhun)
，作(zuo)業(ye)效(xiao)率(lv)極(ji)低(di)且(qie)效(xiao)果(guo)高(gao)度(du)受(shou)限(xian)於(yu)測(ce)試(shi)設(she)備(bei)誤(wu)差(cha)

，調(tiao)試(shi)工(gong)作(zuo)量(liang)大(da)，人(ren)工(gong)成(cheng)本(ben)極(ji)高(gao)。



針對上述狀況
，力生美半導體專門推出了高精度鋰電池包充電係列 IC：LN3204/LN3206/LN3206A，該係列 IC 可提供工廠免調的 0.5% 超高精度穩壓功能，並具有恒流環路控製，轉燈

，通訊

，高邊充電開關驅動控製等，全部功能集成於一個 SOP 的封裝內，配合力生美高壓集成寬 VCC 範圍 PWM 初級功率開關係列：LN9T33HV/LN9T36HV/LN9T39HV，可快速構建用於鋰電池包的 AC/DC 0.5% 高精度充電器解決方案。



該革命性解決方案相比傳統的分立式方案，大幅減少了元器件數量高達 30 餘個，除了顯著降低器件成本之外
，還實現了工廠免調的優於 0.5% 的穩壓精度性能
，從而大幅降低工廠人工作業成本。

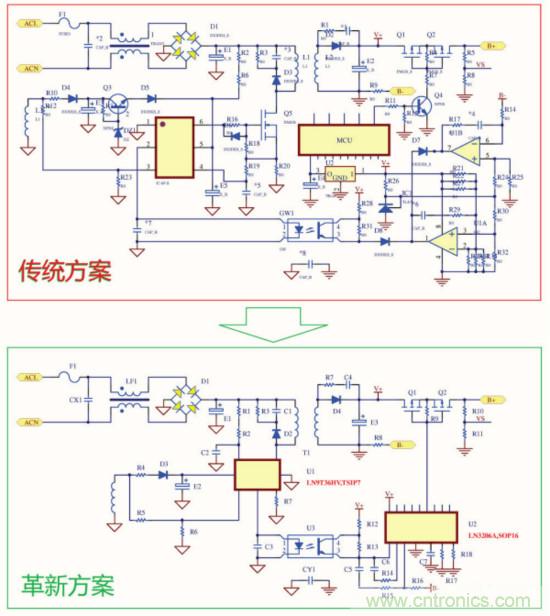

典型方案對比如下圖所示：





相關解決方案包含了力生美 LN9T3xHV 係列高壓集成功率開關 IC
，該係列 IC 內置 650V 高壓 MOS 開關，並具有高達 80V 的極寬 VCC 供電範圍，可滿足輸出電壓的大幅度變化，尤其適合寬範圍充電器設備


，功率等級涵蓋 18~50W 範圍。

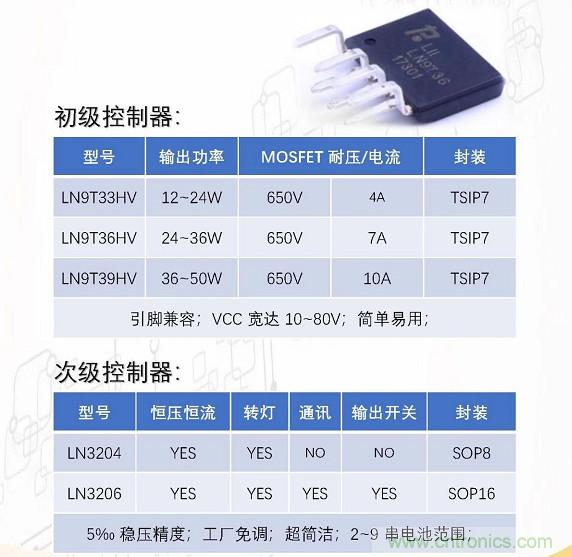

方案主要器件如下表所示：
