一

、電源電路



電子電路中的電源一般是低壓直流電，所以要想從 220 伏市電變換成直流電，應該220 伏交流變成低壓交流電 ， 再用整流電路變成脈動的直流電
， 最後用濾波電路濾除脈流電中的交流成分後才能得到直流電。有的電子設備對電源的質量要求很高
， 所以有需要再增加一個穩壓電路。



交流——>變壓——>整流——>濾波(得到不穩壓直流)——>穩壓管——>穩壓直流

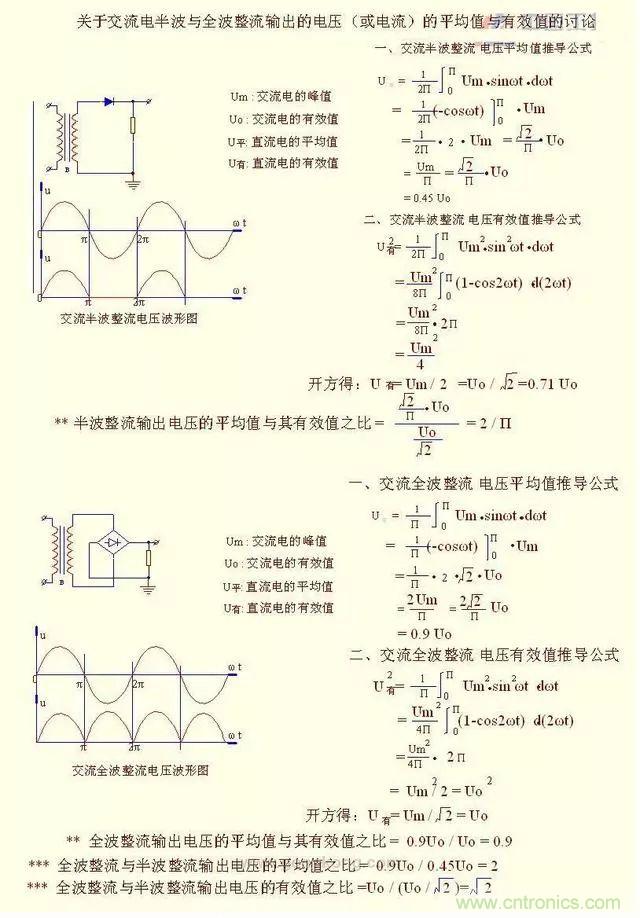

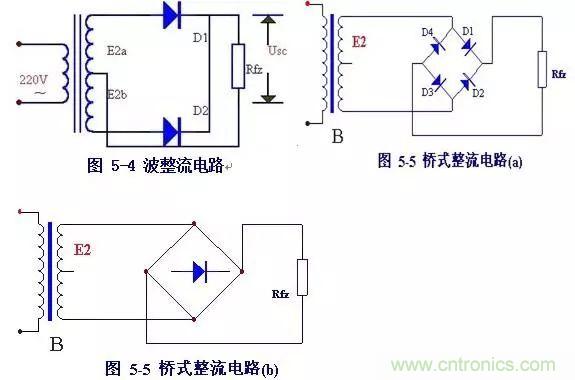

二、整流電路





三 濾波電路

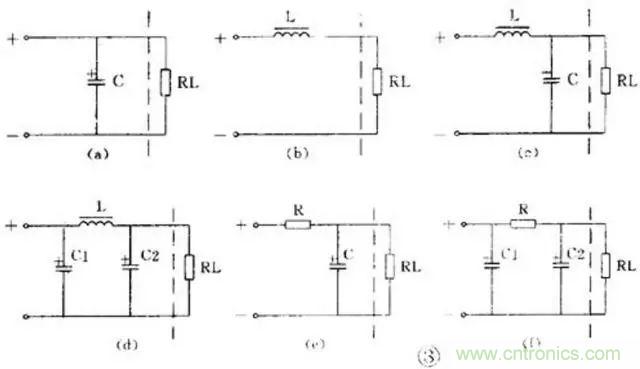

( 1 )電容濾波



把電容器和負載並聯
，如圖 3 ( a ) ，正半周時電容被充電，負半周時電容放電，就



可使負載上得到平滑的直流電。





( 2 )電感濾波



把電感和負載串聯起來，如圖 3 ( b ) ，也能濾除脈動電流中的交流成分。當通過電感線圈的電流增大時

，電感線圈產生的自感電動勢與電流方向相反，阻止電流的增加，同時將一部分電能轉化成磁場能存儲於電感之中;當(dang)通(tong)過(guo)電(dian)感(gan)線(xian)圈(quan)的(de)電(dian)流(liu)減(jian)小(xiao)時(shi)，自(zi)感(gan)電(dian)動(dong)勢(shi)與(yu)電(dian)流(liu)方(fang)向(xiang)相(xiang)同(tong)，阻(zu)止(zhi)電(dian)流(liu)的(de)減(jian)小(xiao)

，同(tong)時(shi)釋(shi)放(fang)出(chu)存(cun)儲(chu)的(de)能(neng)量(liang)，以(yi)補(bu)償(chang)電(dian)流(liu)的(de)減(jian)小(xiao)。因(yin)此(ci)經(jing)電(dian)感(gan)濾(lv)波(bo)後(hou)
，不(bu)但(dan)負(fu)載(zai)電(dian)流(liu)及(ji)電(dian)壓(ya)的(de)脈(mai)動(dong)減(jian)小(xiao)，波(bo)形(xing)變(bian)得(de)平(ping)滑(hua)，而(er)且(qie)整(zheng)流(liu)二(er)極(ji)管(guan)的(de)導(dao)通(tong)角(jiao)增(zeng)大(da)。



( 3 ) L 、 C 濾波



用 1 個電感和 1 個電容組成的濾波電路因為象一個倒寫的字母 “ L ” ， 被稱為 L 型 ，見圖 3 ( c ) 。用 1 個電感和 2 個電容的濾波電路因為象字母 “ π ”

，被稱為 π 型 ，

見圖 3 ( d ) ，這是濾波效果較好的電路。



( 4 ) RC 濾波



電感器 的成本高、體積大
，所以在電流不太大的電子電路中常用電阻器取代電感器而組成RC 濾波電路。同樣，它也有L 型，見圖3 ( e ) ; π 型
，見圖3 ( f ) 。
