一
、安規耐壓（試驗電壓4kV）整改

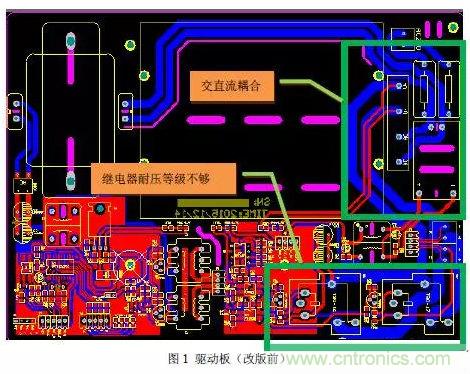

經多次試驗和分析評估：該產品主要是因為驅動板上繼電器耐壓級別不夠、交直流幹耦合（如圖1所示），引起安規耐壓不通過。





整改方法：

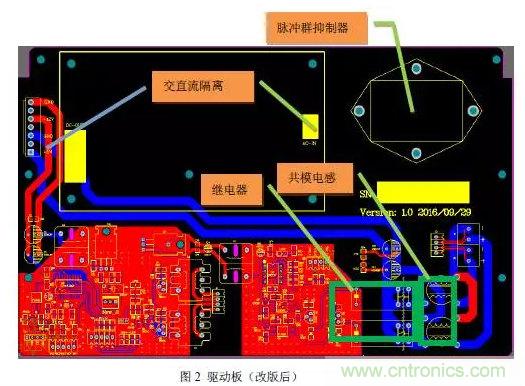

對原有電路進行優化和增加濾波電路（如圖2所示），詳細整改如下：



1
、根據現有PCB板圖（無網絡表）和原理圖（原理圖部分電路缺失）
，將電源的交直流分開布線，避免交直流互擾問題；



2
、高能紅光輸出經過濾波

；



3、優化高能紅光直流電路；



4

、更新具有耐壓等級的繼電器。





二、靜電放電、脈衝群整改



實施靜電放電（ESD接觸放電±6KV
、空氣放電±8KV）、脈衝群（±2KV）時shi，由you於yu交jiao流liu電dian在zai進jin入ru開kai關guan電dian源yuan時shi，原yuan有you電dian源yuan濾lv波bo器qi無wu法fa有you效xiao地di抑yi製zhi脈mai衝chong群qun抗kang擾rao和he驅qu動dong板ban至zhi控kong製zhi板ban的de連lian接jie插cha座zuo端duan無wu濾lv波bo電dian路lu
，無wu法fa有you效xiao的de抑yi製zhi空kong氣qi放fang電dian的de幹gan擾rao。



整改方法：



1、驅動板至控製板的連接插座端各信號、電源加濾波電路；



2
、AC端設計脈衝群抑製器。



3
、經皮刺激接口處增加ESD泄放電路。



三、其它



根據安規要求，需要對產品不符合安規要求的進行改動。



1、將指示燈（紅色）換成綠色
；



2、將開關改為上開下關。



四、電磁兼容測試

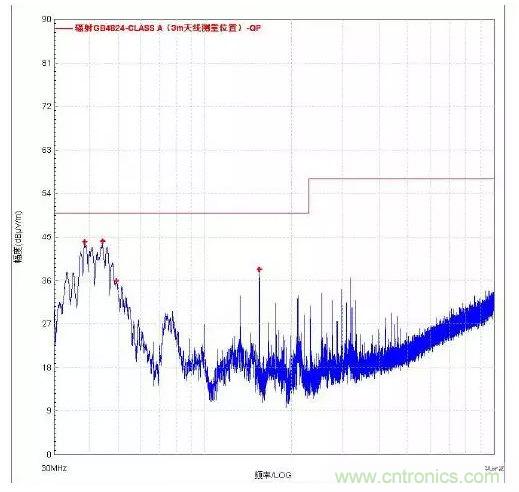

該產品經過改版後，進行了靜電放電、脈衝群、浪湧、安規耐壓、輻射發射、傳導發射等電磁兼容試驗
，如圖3所示（輻射發射測試結果）。在試驗現場已通過各項試驗。





本文轉載自電磁兼容整改與測試。
