LTC6363 是一款差分 運算放大器，為驅動低功率 SAR ADC 而優化。 LTC6363 提供 500 MHz GBW、780 ns 穩定至 4 ppm
、 具 2.9 nV/√Hz 和 100μV 最大失調電壓。



圖 1 顯示了一個采用 LTC6363 的 30kHz 三階 濾波器
，該器件為與 1.5Msps/2Msps 低功率 SARADC LTC2380-24 一起使用進行了優化，並具有集 成的數字濾波器。LTC2380-24 可實時平均 1 至 65536 個轉換結果，從而提高了信噪比（SNR）。這個電路的兩個輸入都可在±2.5 Vpp 的信號範圍內 以差分方式驅動，或者一個輸入可以接地，另一個輸 入用高達±5 Vpp 的信號驅動。

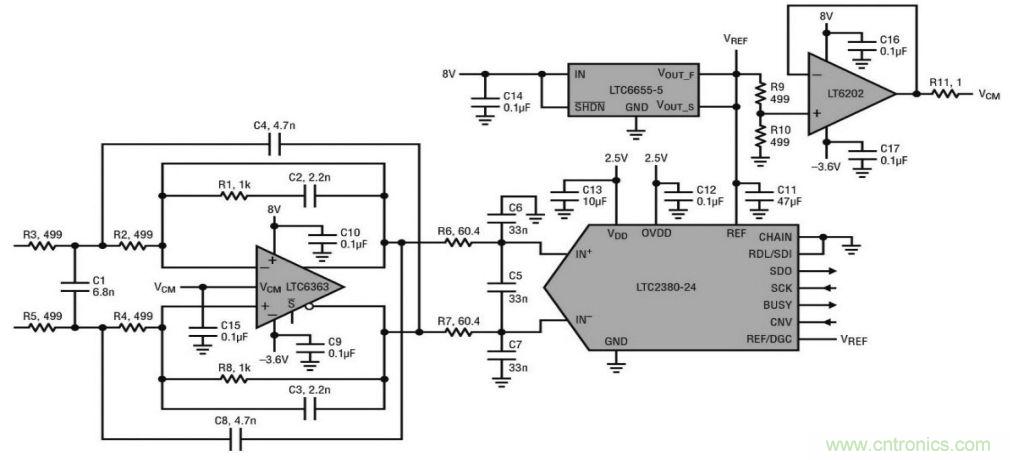

圖1.30kHz 三階濾波器驅動 24 位 ADC LTC2380-24



圖 2 顯示了濾波器和 ADC 合起來的頻率響 應
，采樣率為 1.5 Msps
，求取平均值的轉換結果數 量（N）設定為 1 和 8。

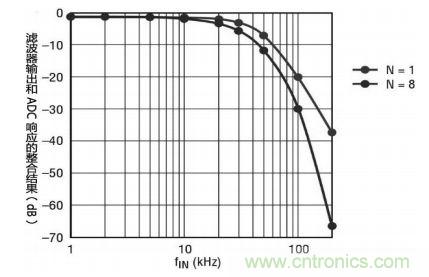

圖 2. 濾波器和 ADC 合起來的頻率響應



圖 3. 是 PScope 的截屏圖
， 顯示了圖 1 所示電路在 N = 1 時的 FFT、SNR 和 THD。

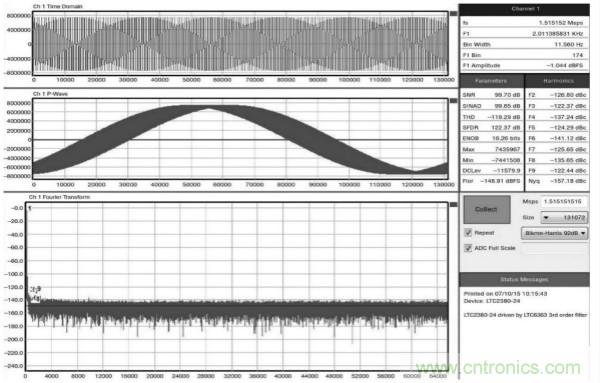

圖3. PScope 截屏圖顯示了圖 1 所示電路在 N=1 時的 FFT、SNR 和 THD



圖 4 和圖 5 顯示了圖 1 所示電路在 N = 1 和8 時 THD 和 SNR 隨輸入頻率的變化。輸入頻率低 於幾 kHz 時，SNR 和 THD 的性能接近數據表中的 典型數字。輸入頻率提高到超出幾 kHz 時，THD 平 滑地降低。

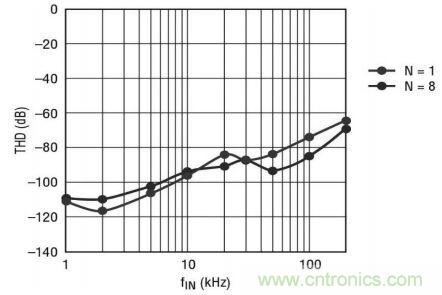

圖 4. 圖 1 所示電路的總諧波失真隨輸入頻率的變化

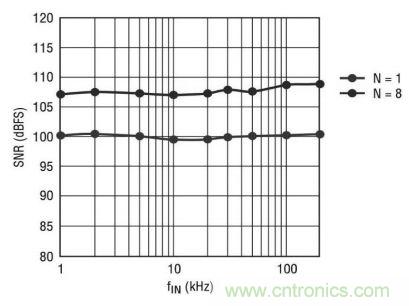

圖 5. 圖 1 所示電路的信噪比隨輸入頻率的變化



關於LTC6363



LTC6363 係列包括四個全差分、低功耗、低噪聲放大器
，具有經優化的軌到軌輸出以驅動 SAR ADC。LTC6363 是一款獨立的差分放大器，通常使用四個外部電阻設置其增益。LTC6363-0.5、LTC6363-1 和 LTC6363-2 都有內部匹配電阻，可分別創建具有增益 0.5V/V、1V/V 和 2V/V 的固定增益模塊。



集成在 LTC6363-0.5、LTC6363-1 和 LTC6363-2 中(zhong)的(de)精(jing)準(zhun)電(dian)阻(zu)器(qi)在(zai)設(she)計(ji)時(shi)考(kao)慮(lv)了(le)整(zheng)體(ti)係(xi)統(tong)性(xing)能(neng)，實(shi)現(xian)了(le)噪(zao)聲(sheng)和(he)線(xian)性(xing)度(du)之(zhi)間(jian)的(de)平(ping)衡(heng)
，並(bing)運(yun)用(yong)經(jing)激(ji)光(guang)調(tiao)整(zheng)的(de)工(gong)廠(chang)校(xiao)準(zhun)實(shi)現(xian)了(le)高(gao)精(jing)準(zhun)度(du)，這(zhe)個(ge)精(jing)度(du)不(bu)僅(jin)分(fen)立(li)器(qi)件(jian)方(fang)案(an)難(nan)以(yi)達(da)到(dao)
，而(er)且(qie)實(shi)現(xian)成(cheng)本(ben)高(gao)昂(ang)。初(chu)始(shi)增(zeng)益(yi)準(zhun)確(que)度(du)為(wei) 45ppm (最大值)，在整個溫度範圍內的最大變化幅度僅為 0.5ppm/oC。通常受限於分立電阻器匹配的共模抑製比達到了出色的 94dB (最小值)
，相當於 0.002% 的電阻器匹配度。



驅動高性能 SAR ADC 時，麵臨的其中一個挑戰是要找一個功耗水平相似的合適驅動器，同時保持 ADC 的噪聲和線性性能。LTC6363 係列在這方麵非常出色。例如，LTC2378-20 20 位 SAR ADC 在 1Msps 時的功耗為 21mW，LTC6363 係列的噪聲和線性度對 ADC 性能的影響可以忽略不計
，而功耗僅為 19mW，與 ADC 的功耗水平不相上下。現在
，通過 LTC6363-0.5、LTC6363-1 和 LTC6363-2
，您可以獲得與此相同的 ADC 驅動性能
，以及由精準集成化電阻器提供的新增精準度，這些器件均采用相同的緊湊型 MSOP8 封裝。
