電感都有哪些種類?



電感按照結構可分為插件和貼片式兩類
，電感根據功能可分為三大類，分別為：



Power：功率電感



RF：射頻電感



EMI：磁珠和共模電感

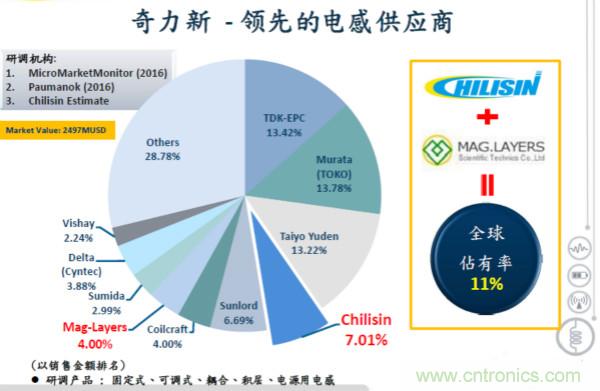

如下圖所示為2017年電感廠商的市占率比較
，我司上海潤欣科技股份有限公司所代理產品線CHILISIN在收購MAGLAYERS後
，市占率已高達11%，排名全球第四。





電感在電路中的重要性



隨著智能化的發展，我們希望在網絡大數據、人工智能的助力下，使事物能動的滿足我們的要求。例如
，無人駕駛汽車、智(zhi)能(neng)家(jia)居(ju)等(deng)的(de)應(ying)用(yong)。我(wo)們(men)要(yao)實(shi)現(xian)這(zhe)些(xie)智(zhi)能(neng)化(hua)的(de)功(gong)能(neng)，除(chu)了(le)軟(ruan)件(jian)的(de)智(zhi)能(neng)程(cheng)序(xu)控(kong)製(zhi)

，還(hai)是(shi)離(li)不(bu)開(kai)硬(ying)件(jian)係(xi)統(tong)的(de)穩(wen)定(ding)運(yun)行(xing)的(de)。在(zai)硬(ying)件(jian)係(xi)統(tong)中(zhong)，不(bu)管(guan)電(dian)源(yuan)電(dian)路(lu)、射頻電路等，通通都離不開電感器件的。



電感是濾波電路和功率放大電路中最核心的器件。電源線中，起儲能、濾波
、抗流的作用，在信號線中，起諧振、濾波、阻抗匹配、抗流的作用。 下圖為功率電感的基本使用原理圖。

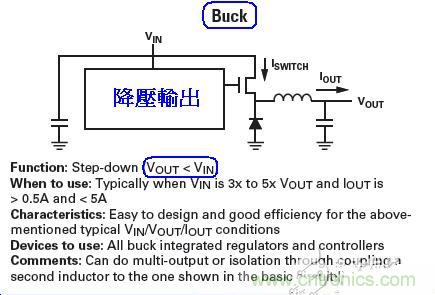

圖一：與電源管理IC 串聯，稱之為BUCK

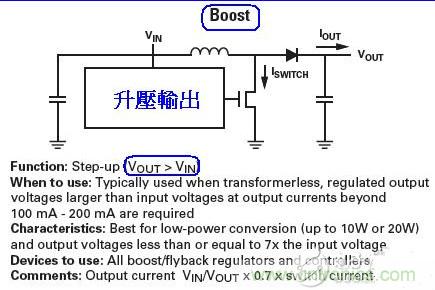

圖二：與電源管理IC 並聯，稱之為BOOST



射頻電感是高頻電子設備的基本組成元器件之一，可以作為阻抗匹配應用，以便實現阻抗平衡，也可以作為RF扼流圈使用

，達到濾波的作用。



磁珠在濾除高頻噪聲效果顯著，並且廉價
、易(yi)用(yong)。電(dian)感(gan)是(shi)儲(chu)能(neng)元(yuan)器(qi)件(jian)，而(er)磁(ci)珠(zhu)是(shi)能(neng)量(liang)消(xiao)耗(hao)元(yuan)器(qi)件(jian)，功(gong)率(lv)電(dian)感(gan)多(duo)用(yong)於(yu)電(dian)源(yuan)濾(lv)波(bo)回(hui)路(lu)，側(ce)重(zhong)於(yu)抑(yi)製(zhi)傳(chuan)導(dao)性(xing)幹(gan)擾(rao)

，磁(ci)珠(zhu)多(duo)用(yong)於(yu)信(xin)號(hao)回(hui)路(lu)
，主(zhu)要(yao)應(ying)用(yong)於(yu)電(dian)磁(ci)兼(jian)容(rong)，吸(xi)收(shou)高(gao)頻(pin)信(xin)號(hao)。



由此可見，無論電源電路，射頻電路，都離不開電感類元器件的應用。



電感工藝的進步



隨著技術的進步
，電感的製作工藝也呈現多樣化，目前功率電感主要為四種工藝
，分別為：wire-winding、Molding、Multi-layering
、Thining;其中Molding(一體成型)工藝和傳統繞線電感相比，有了電流更大、封裝更小
、散熱更好的優點。射頻電感主要為三大工藝：wire-winding
、Multi-layering、Thining;wire-winding的Q 值較高，RDC較小，適合大電流流過的扼流電路;Thining的可實現更小型化及Q值較高，同時精度較高;Multi-layering的特性參數和價格平衡度比較好。
