隨著技術發展
，MLCC體積可以做的越來越來小，達到了0201，容值也不斷增加
，具有節省了空間，抑製波紋，延長壽命的優點。但MLCC的ESR(等效串聯電阻)較小的特點卻起到了反效果，由於會產生異常振動以及反共振的情況
，因此在更換時需要格外注意。

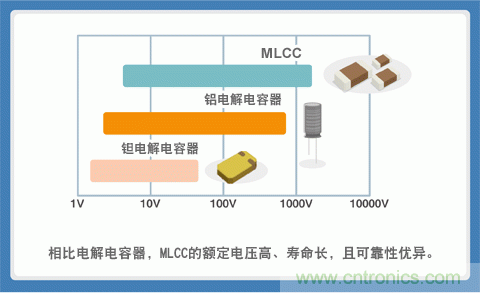

● 隨著技術的進步，數10～100μF以上的大容量MLCC實現產品化，從而可用其更換電解電容器。電解電容器的壽命為10年，但幾乎沒有任何要素會縮短MLCC的壽命。

● 輸出電容器中電解電容也不斷被更換為MLCC

● 使用模擬電路等更換去耦電容器的情況越來越多。

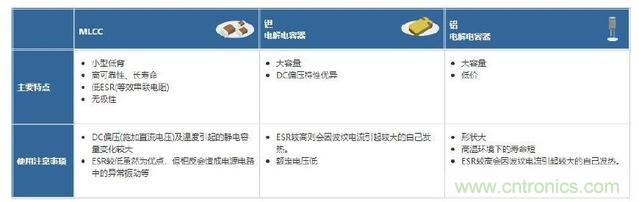

各類電容器使用注意事項





容量大，但會因自己發熱容易導致壽命變短的電解電容器



電容器的ESR會根據頻率不同而發生變化。



將某一頻率中電容器的ESR表示為R，波紋電流表示為I，則RI2的電力出現熱損耗，從而使電容器自己發熱。

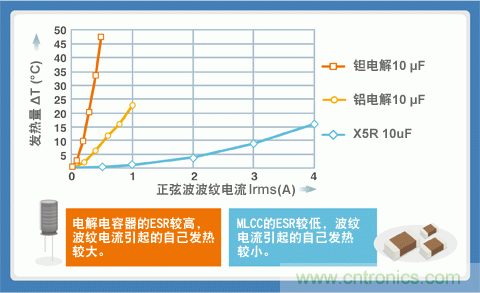

電解電容器擁有大容量的特點，但由於其ESR過高
，因此波紋電流導致發熱過大是其缺點。



電容器可接受的波紋電流上限值稱為允許波紋電流。若使用時超過允許波紋電流時會縮短電容器的壽命。





注：ESR與波紋電流

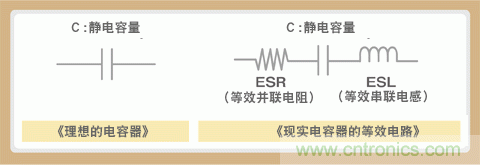

理想的電容器是隻有靜電容量的元件，但現實中，其還擁有因電極帶來的電阻成分與電感成分。電路圖中無法標識的電阻成分稱為ESR（等效串聯電阻）
、電感成分稱為ESL（等效串聯電感）。

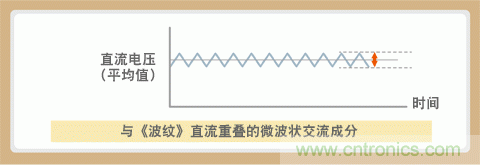

直zhi流liu電dian流liu雖sui然ran是shi以yi一yi定ding電dian壓ya並bing沿yan一yi個ge方fang向xiang流liu動dong的de電dian流liu，但dan電dian源yuan電dian路lu的de直zhi流liu電dian流liu中zhong重zhong疊die有you噪zao聲sheng電dian流liu等deng各ge類lei交jiao流liu成cheng分fen。例li如ru，通tong過guo對dui商shang用yong交jiao流liu電dian進jin行xing整zheng流liu（全波整流）後得到的直流電流中包含有周期為商用交流電2倍的微波（波紋）狀脈動電流。同時
，開關方式的DC-DC轉換器中，直流電壓重疊有開關周期的脈動電流。這些均稱為波紋電流。

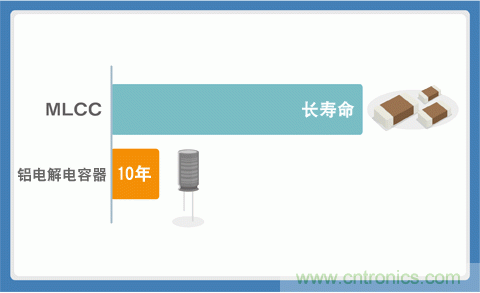

鋁電解電容器的壽命為10年



鋁(lv)電(dian)解(jie)電(dian)容(rong)器(qi)的(de)靜(jing)電(dian)容(rong)量(liang)大(da)，價(jia)格(ge)低(di)
，因(yin)此(ci)廣(guang)泛(fan)使(shi)用(yong)於(yu)電(dian)子(zi)設(she)備(bei)中(zhong)，但(dan)其(qi)有(you)使(shi)用(yong)壽(shou)命(ming)，因(yin)此(ci)在(zai)使(shi)用(yong)時(shi)需(xu)要(yao)特(te)別(bie)注(zhu)意(yi)。鋁(lv)電(dian)解(jie)電(dian)容(rong)器(qi)的(de)壽(shou)命(ming)一(yi)般(ban)為(wei)10年左右。這是由於電解液幹涸（蒸發）導致靜電容量降低而引起的（容量流失）。



電解液的消失量與溫度有關
，其基本符合被稱為"阿倫尼烏斯定律"的化學反應速度理論。該定律表示，若使用溫度上升10℃則壽命會變為原來的2分之1，若下降10℃則壽命會變為原來的2倍
，因此10℃ 2倍定律。因此，在波紋電流導致自己發熱較大的條件下進行使用時，壽命將會進一步縮短。



同時，電解液的幹涸也會使ESR上升。直流電壓與波紋電壓重疊時，需要注意波紋電壓的峰值不要超過額定電壓（耐壓）。電源電路等使用額定電壓為輸入電壓3倍左右的電容器。
