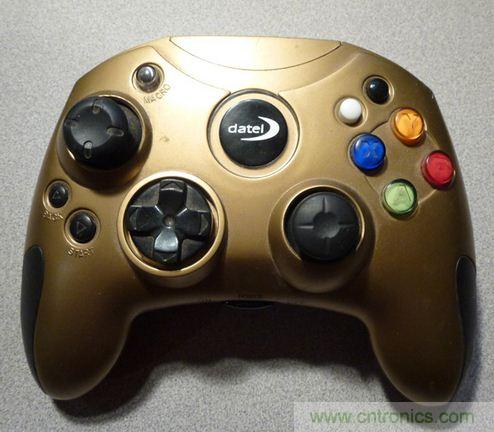

這個遊戲控製器又進入了我的眼簾。乍一看我以為是Xbox 360。但在嚐試與我的所有控製台匹配都失敗後，我意識到它實際上隻能用於第一代Xbox產品。









wozaiwangshangzhaobudaorenheyouguanzhegeteshujinsekongzhiqidecankaoziliao，danzaiyamaxunwangzhanshangpengqiaokandaotadegehuangsejiemeichanpin。gaichanpindecanshubiaomingqigongzuozai2.4GHz ISM頻段
，但我強烈懷疑它采用的不是802.11或藍牙技術。遺憾的是

，插入Xbox前麵板控製器端口的配套無線接收器已經找不到了。不過我想控製器拆解仍將是卓有成效的。

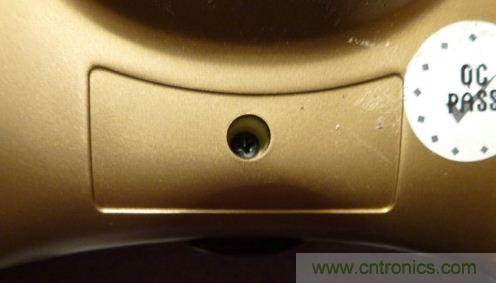

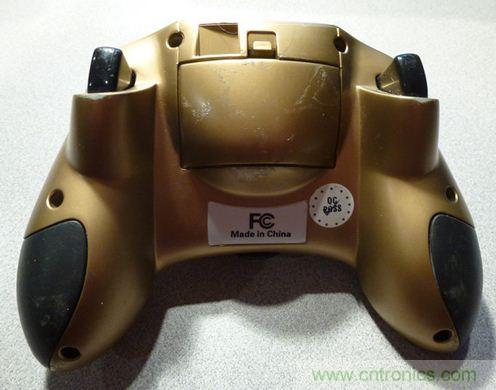

將控製器背麵的6個十字螺絲拆除後就可以基本上打開了，但還不能完全打開。剩餘有顆螺絲隱藏在FCC認證標簽下麵。

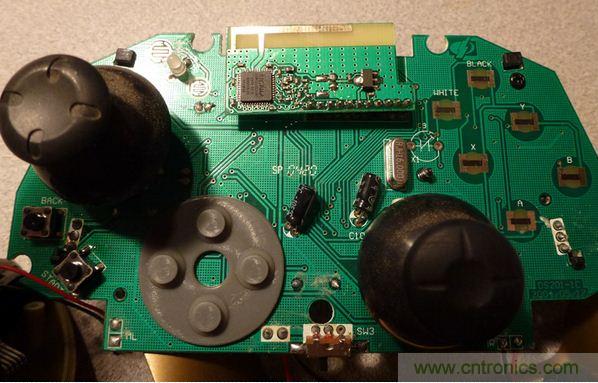

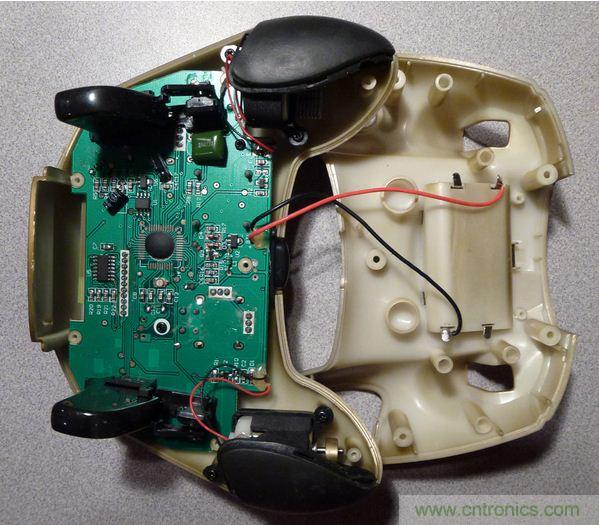

將外殼的兩麵撬開後看到的。

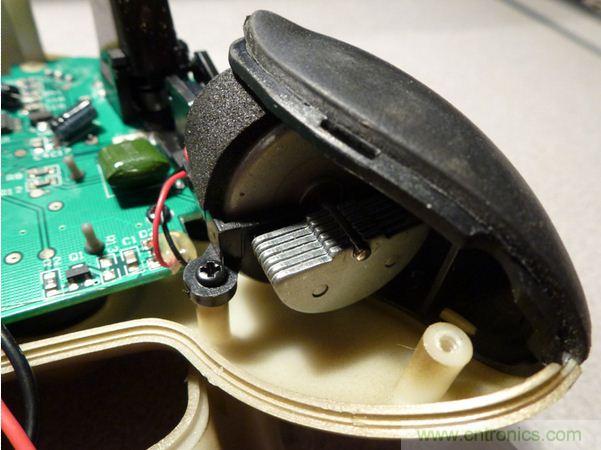

你可能立馬能注意到，我無法列出完整的部件清單，IC上又滴上了煩人的黑色環氧樹脂。不過仍有足夠的信息可以見到。例如右邊和左邊實現“低音炮”功能的嵌入式振動電機的特寫鏡頭。

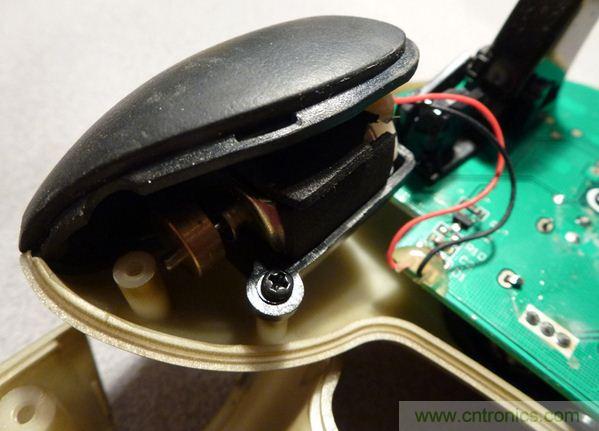

實現“低音炮”功能的嵌入式振動電機的特寫鏡頭。

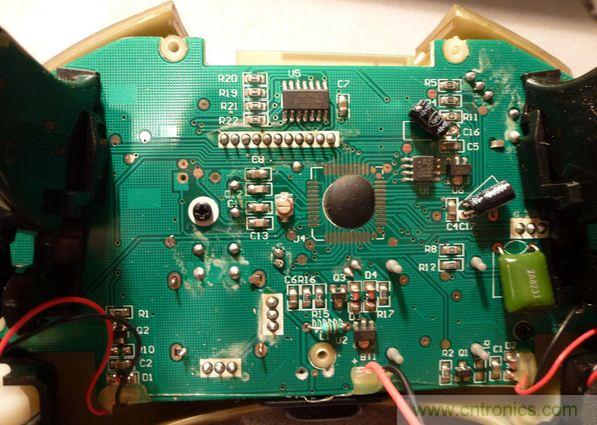

PCB頂層的特寫，上方的外殼保護性塑料片已被去除。







PCB頂層特寫。

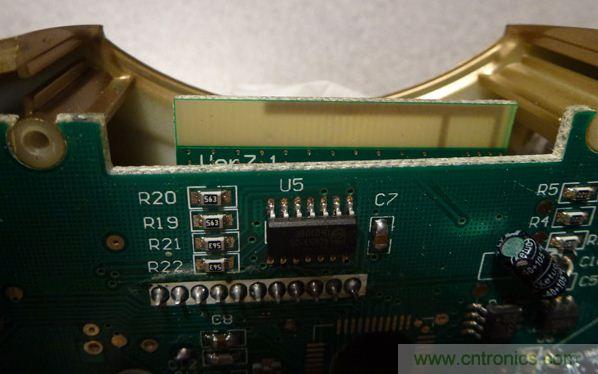

右上角的IC是采用SOP8封裝的Seiko 93CC46BD。在互聯網上沒有搜到什麼結論性的東西，但我認為它就是一個EEPROM。在PCB的最頂端是飛利浦(現在是恩智浦)的74HC04D六路反相器。現在看74HC04D上方，你可以看到有塊附加PCB露出來。



附加PCB。

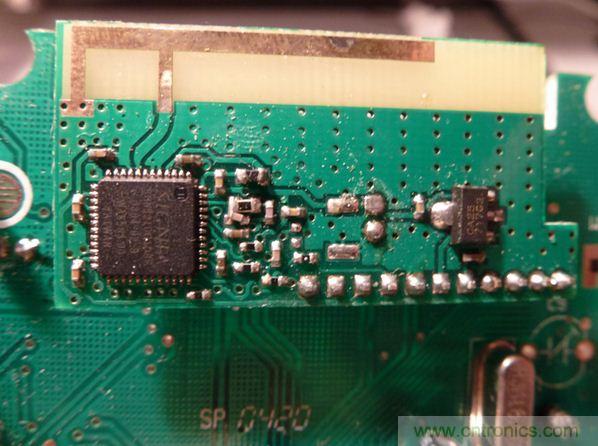

為了看清它的內容， 需要拆除另外兩顆十字螺絲，然後把PCB主板翻過來，仔細觀察可以見到發射天線及其配套的控製器。通過蛛絲馬跡可以知道
，Datel公司采用了SigniaTechnologies公司開發的SGN5210

，後者已於2005年被ISSI(集成矽解決方案)公司所收購。附加PCB背麵(這裏沒有顯示)隻有一個電容，其他什麼都沒有。附加PCB上的2.4GHz子係統提示我

，這個基本PCB設計是想同時適應有線和無線配置。
